3.1.12.1.2 Schaltfläche „Advanced" (Erweitert)
3.1.12.1.2 Schaltfläche „Advanced" (Erweitert):
Drücken oder klicken Sie auf die Schaltfläche „Advanced" (Erweitert), um die ersten 7 verfügbaren Binäreingänge und
die ersten vier Binärausgänge anzuzeigen (SMRT1 zeigt jeweils 1 an). Durch Drücken der Schaltflächen <> werden die
angezeigten Binäreingänge oder -ausgänge vorgeschaltet.
3.1.12.1.2.1 Auswahlschaltfläche „Harmonic Waveform" (Wellenform für Oberwellen):
Drücken oder klicken Sie auf die Auswahlschaltfläche „Waveform" (Wellenform)
, um die verfügbaren
programmierbaren Wellenformen anzuzeigen. Das Gerät ist standardmäßig auf die Position Nummer 1 eingestellt,
die eine Sinuswelle mit der Grundfrequenz beim Einschalten liefert. Der Benutzer kann bis zu vier Wellenformen
definieren, die Standardeinstellung 1 (Grundschwingung) plus eine zweite (2), dritte (3) und vierte (4) Wellenform.
Alle vier Wellenformen werden zusammengefasst, um eine komplexe Wellenform aus einem oder allen ausgewählten
Ausgängen zu erstellen. Wenn für die zweite, dritte oder vierte Wellenform kein Wert eingegeben wird, ist der
Ausgang einfach die Sinuswelle der Grundfrequenz. Für jede der vier Wellenformen kann eine beliebige Amplitude,
ein beliebiger Phasenwinkel oder eine beliebige Frequenz angegeben werden. Diese Funktion wird normalerweise
verwendet, wenn eine zweite, dritte oder fünfte Oberwelle beim Prüfen von Transformator-Differenzialschutz mit
Oberwellenstabilisierung erzeugt werden soll. Wenn in der grundlegenden Wellenform Oberwellen vorhanden sind,
wird ein Symbol für Oberwellen in den gewählten Kanälen angezeigt. Siehe folgende Abbildung.
Um alle Oberwellen zu löschen, setzen Sie entweder die Oberwellenwerte auf Null oder drücken die Schaltfläche „Clear
All Harmonics" (Alle Oberwellen löschen).
3.1.12.1.3 Schaltfläche „Custom" (Benutzerdefiniert):
Ermöglicht Benutzern die Anpassung der angezeigten Werte durch Schreiben einer Skriptdatei.
3.1.12.1.4 Schaltfläche „Symmetrical" (Symmetrisch):
Symmetrische Werte, Positiv-, Negativ- und Nullsequenzwerte werden für Spannung und Strom neben dem Bildschirm
„Vector Test" (Vektortest) angezeigt. Weitere Informationen finden Sie in der Beschreibung zur Schaltfläche „Fault
Calculator" (Fehlerrechner).

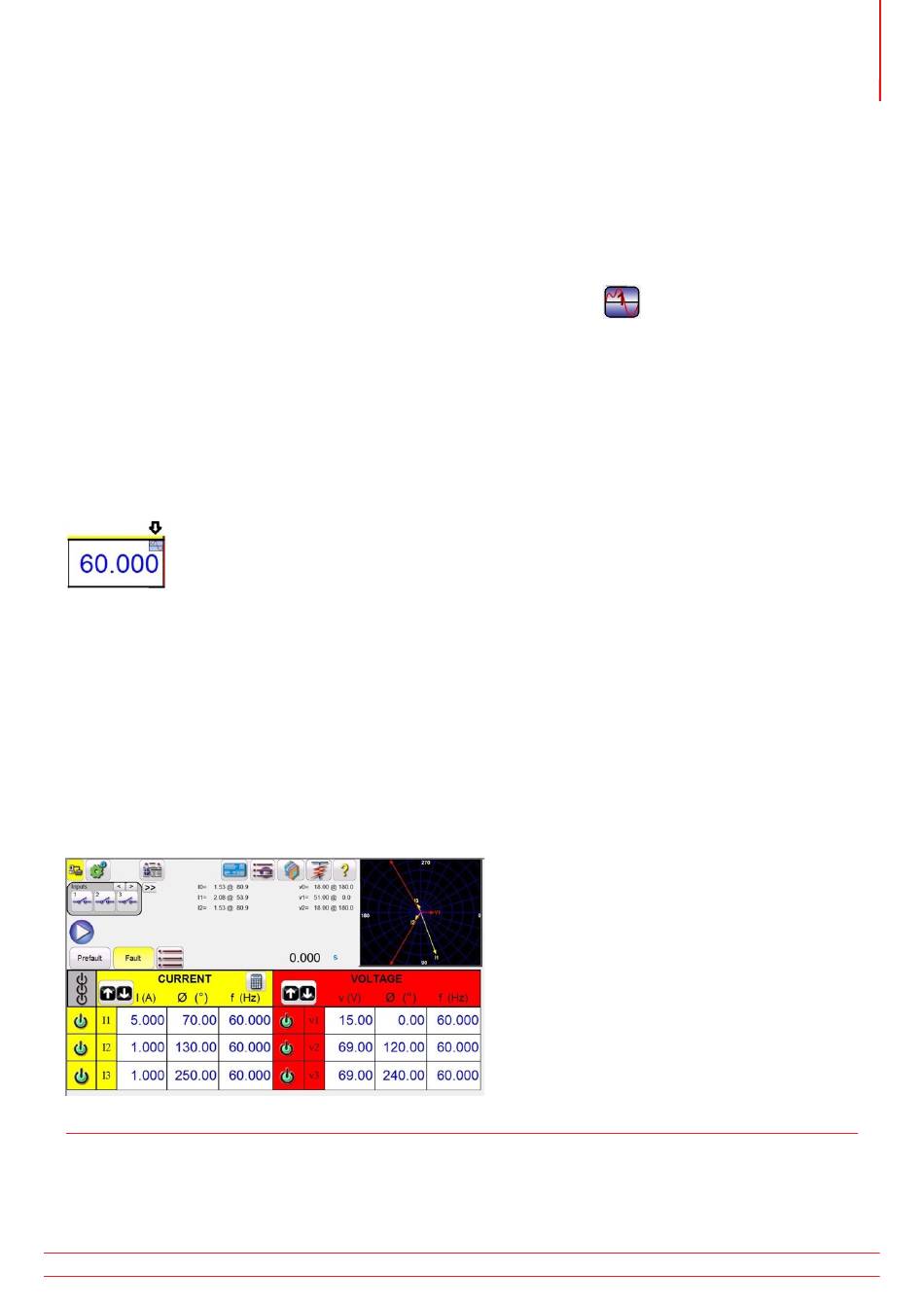

Abbildung 61. Anzeige symmetrischer Werte für Erdschluss (Phase-Erde-Fehler)
87
