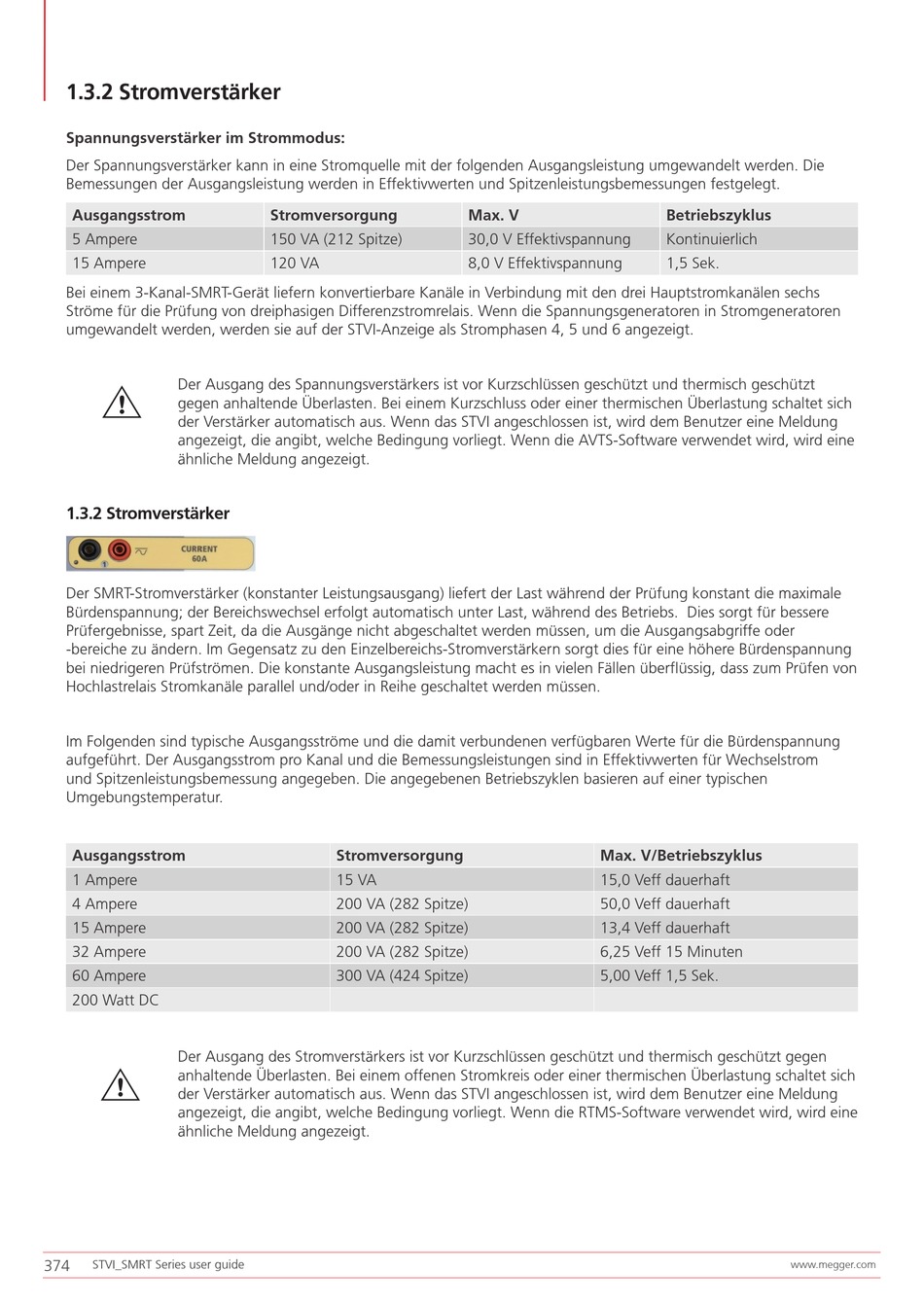

1.3.2 Stromverstärker
Spannungsverstärker im Strommodus:
Der Spannungsverstärker kann in eine Stromquelle mit der folgenden Ausgangsleistung umgewandelt werden. Die
Bemessungen der Ausgangsleistung werden in Effektivwerten und Spitzenleistungsbemessungen festgelegt.
Ausgangsstrom
5 Ampere
15 Ampere
Bei einem 3-Kanal-SMRT-Gerät liefern konvertierbare Kanäle in Verbindung mit den drei Hauptstromkanälen sechs
Ströme für die Prüfung von dreiphasigen Differenzstromrelais. Wenn die Spannungsgeneratoren in Stromgeneratoren
umgewandelt werden, werden sie auf der STVI-Anzeige als Stromphasen 4, 5 und 6 angezeigt.
Der Ausgang des Spannungsverstärkers ist vor Kurzschlüssen geschützt und thermisch geschützt
G
gegen anhaltende Überlasten. Bei einem Kurzschluss oder einer thermischen Überlastung schaltet sich
der Verstärker automatisch aus. Wenn das STVI angeschlossen ist, wird dem Benutzer eine Meldung
angezeigt, die angibt, welche Bedingung vorliegt. Wenn die AVTS-Software verwendet wird, wird eine
ähnliche Meldung angezeigt.
1.3.2 Stromverstärker
Der SMRT-Stromverstärker (konstanter Leistungsausgang) liefert der Last während der Prüfung konstant die maximale
Bürdenspannung; der Bereichswechsel erfolgt automatisch unter Last, während des Betriebs. Dies sorgt für bessere
Prüfergebnisse, spart Zeit, da die Ausgänge nicht abgeschaltet werden müssen, um die Ausgangsabgriffe oder
-bereiche zu ändern. Im Gegensatz zu den Einzelbereichs-Stromverstärkern sorgt dies für eine höhere Bürdenspannung
bei niedrigeren Prüfströmen. Die konstante Ausgangsleistung macht es in vielen Fällen überflüssig, dass zum Prüfen von
Hochlastrelais Stromkanäle parallel und/oder in Reihe geschaltet werden müssen.
Im Folgenden sind typische Ausgangsströme und die damit verbundenen verfügbaren Werte für die Bürdenspannung
aufgeführt. Der Ausgangsstrom pro Kanal und die Bemessungsleistungen sind in Effektivwerten für Wechselstrom
und Spitzenleistungsbemessung angegeben. Die angegebenen Betriebszyklen basieren auf einer typischen
Umgebungstemperatur.
Ausgangsstrom
1 Ampere
4 Ampere
15 Ampere
32 Ampere
60 Ampere
200 Watt DC
Der Ausgang des Stromverstärkers ist vor Kurzschlüssen geschützt und thermisch geschützt gegen
G
anhaltende Überlasten. Bei einem offenen Stromkreis oder einer thermischen Überlastung schaltet sich
der Verstärker automatisch aus. Wenn das STVI angeschlossen ist, wird dem Benutzer eine Meldung
angezeigt, die angibt, welche Bedingung vorliegt. Wenn die RTMS-Software verwendet wird, wird eine
ähnliche Meldung angezeigt.
374
STVI_SMRT Series user guide
Stromversorgung
150 VA (212 Spitze)
120 VA
Stromversorgung
15 VA
200 VA (282 Spitze)
200 VA (282 Spitze)
200 VA (282 Spitze)
300 VA (424 Spitze)
Max. V
30,0 V Effektivspannung
8,0 V Effektivspannung
Max. V/Betriebszyklus
15,0 Veff dauerhaft
50,0 Veff dauerhaft
13,4 Veff dauerhaft
6,25 Veff 15 Minuten
5,00 Veff 1,5 Sek.
Betriebszyklus
Kontinuierlich
1,5 Sek.
