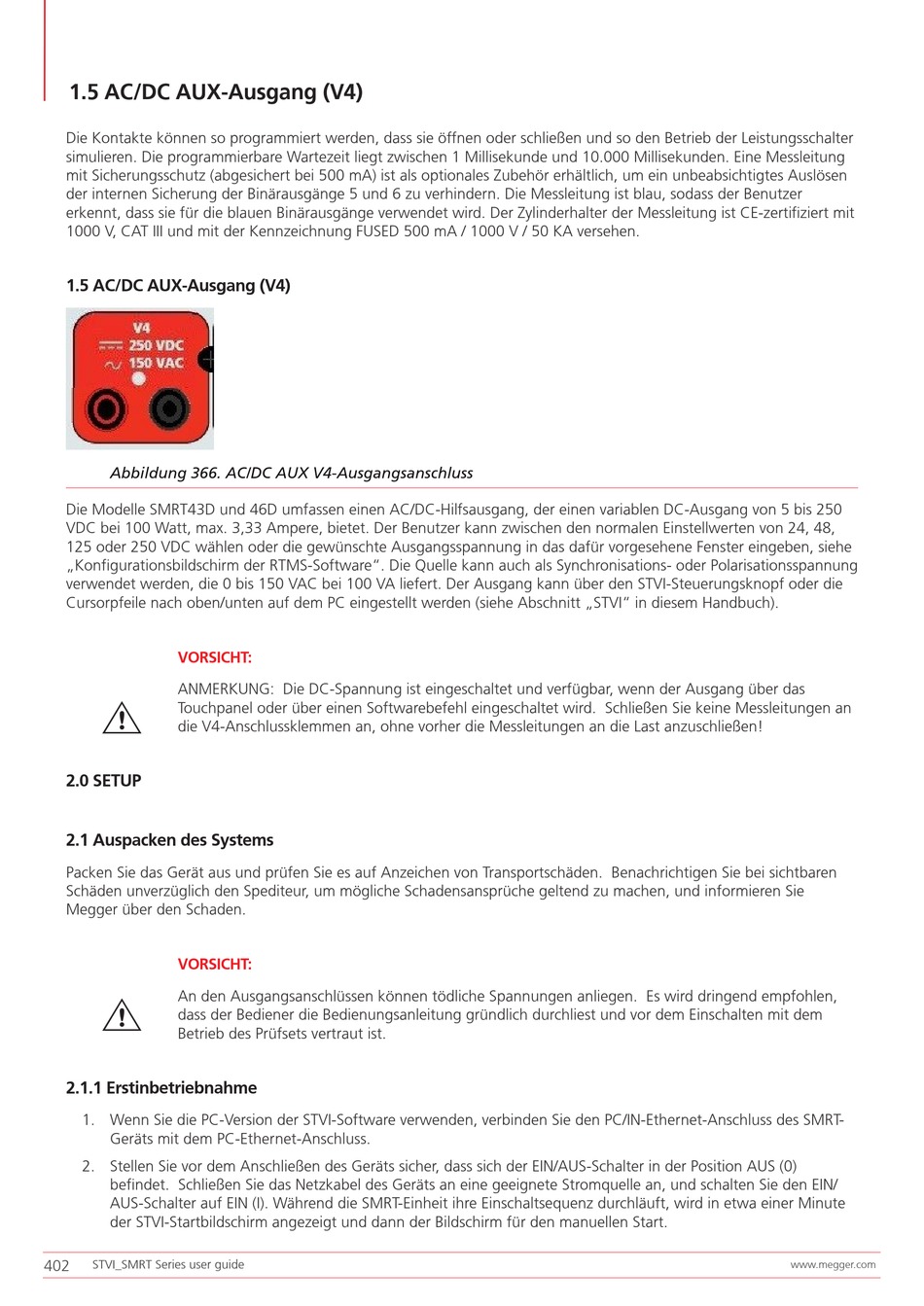

1.5 AC/DC AUX-Ausgang (V4)
Die Kontakte können so programmiert werden, dass sie öffnen oder schließen und so den Betrieb der Leistungsschalter
simulieren. Die programmierbare Wartezeit liegt zwischen 1 Millisekunde und 10.000 Millisekunden. Eine Messleitung
mit Sicherungsschutz (abgesichert bei 500 mA) ist als optionales Zubehör erhältlich, um ein unbeabsichtigtes Auslösen
der internen Sicherung der Binärausgänge 5 und 6 zu verhindern. Die Messleitung ist blau, sodass der Benutzer
erkennt, dass sie für die blauen Binärausgänge verwendet wird. Der Zylinderhalter der Messleitung ist CE-zertifiziert mit
1000 V, CAT III und mit der Kennzeichnung FUSED 500 mA / 1000 V / 50 KA versehen.
1.5 AC/DC AUX-Ausgang (V4)
Abbildung 366. AC/DC AUX V4-Ausgangsanschluss
Die Modelle SMRT43D und 46D umfassen einen AC/DC-Hilfsausgang, der einen variablen DC-Ausgang von 5 bis 250
VDC bei 100 Watt, max. 3,33 Ampere, bietet. Der Benutzer kann zwischen den normalen Einstellwerten von 24, 48,
125 oder 250 VDC wählen oder die gewünschte Ausgangsspannung in das dafür vorgesehene Fenster eingeben, siehe
„Konfigurationsbildschirm der RTMS-Software". Die Quelle kann auch als Synchronisations- oder Polarisationsspannung
verwendet werden, die 0 bis 150 VAC bei 100 VA liefert. Der Ausgang kann über den STVI-Steuerungsknopf oder die
Cursorpfeile nach oben/unten auf dem PC eingestellt werden (siehe Abschnitt „STVI" in diesem Handbuch).
VORSICHT:
ANMERKUNG: Die DC-Spannung ist eingeschaltet und verfügbar, wenn der Ausgang über das
G
Touchpanel oder über einen Softwarebefehl eingeschaltet wird. Schließen Sie keine Messleitungen an
die V4-Anschlussklemmen an, ohne vorher die Messleitungen an die Last anzuschließen!
2.0 SETUP

2.1 Auspacken des Systems

Packen Sie das Gerät aus und prüfen Sie es auf Anzeichen von Transportschäden. Benachrichtigen Sie bei sichtbaren
Schäden unverzüglich den Spediteur, um mögliche Schadensansprüche geltend zu machen, und informieren Sie
Megger über den Schaden.
VORSICHT:
An den Ausgangsanschlüssen können tödliche Spannungen anliegen. Es wird dringend empfohlen,
G
dass der Bediener die Bedienungsanleitung gründlich durchliest und vor dem Einschalten mit dem
Betrieb des Prüfsets vertraut ist.
2.1.1 Erstinbetriebnahme
1. Wenn Sie die PC-Version der STVI-Software verwenden, verbinden Sie den PC/IN-Ethernet-Anschluss des SMRT-
Geräts mit dem PC-Ethernet-Anschluss.
2. Stellen Sie vor dem Anschließen des Geräts sicher, dass sich der EIN/AUS-Schalter in der Position AUS (0)
befindet. Schließen Sie das Netzkabel des Geräts an eine geeignete Stromquelle an, und schalten Sie den EIN/
AUS-Schalter auf EIN (I). Während die SMRT-Einheit ihre Einschaltsequenz durchläuft, wird in etwa einer Minute
der STVI-Startbildschirm angezeigt und dann der Bildschirm für den manuellen Start.
