2.2.1 USB 2.0-Schnittstelle

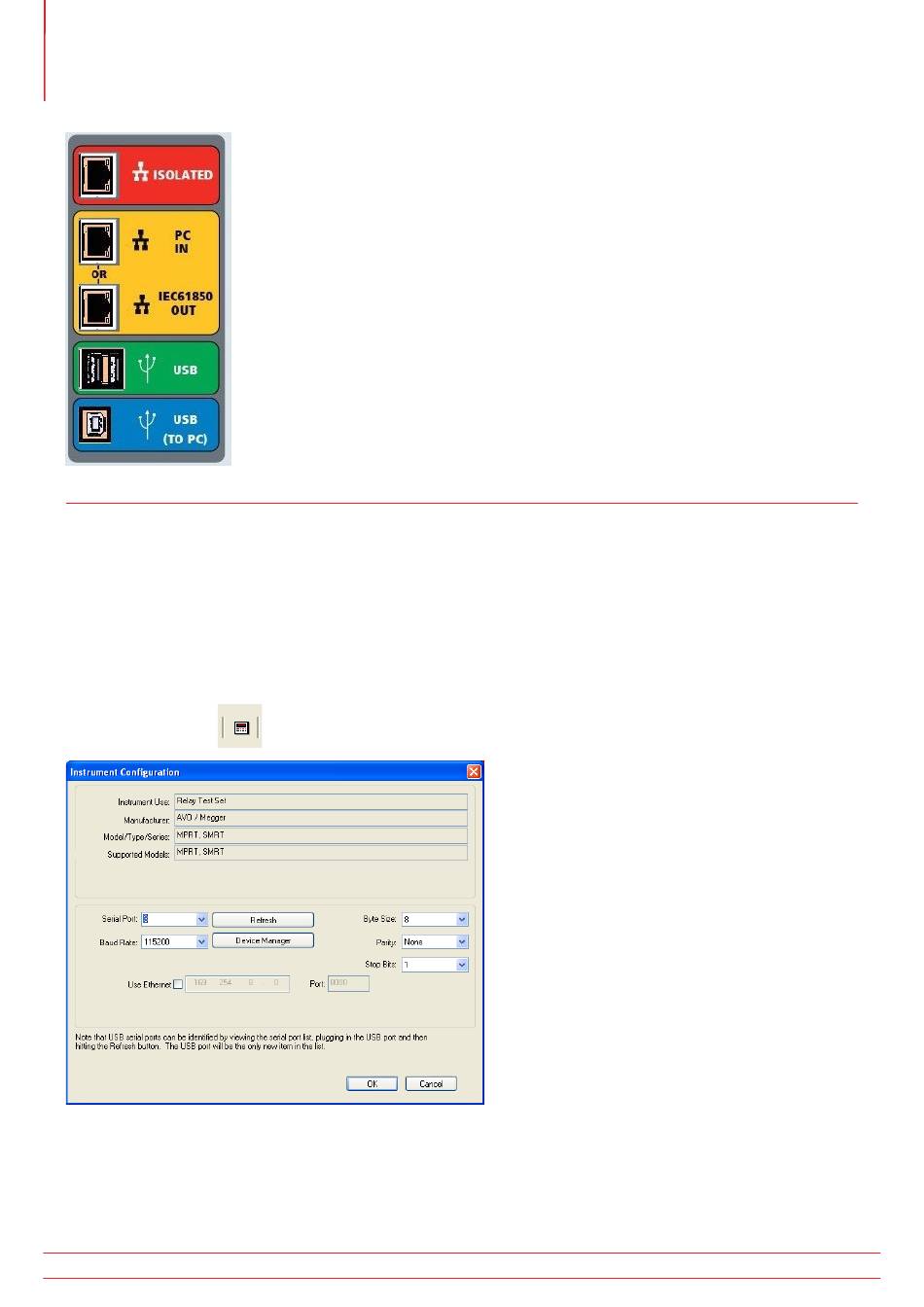

Abbildung 351. SMRT36D-Kommunikationsanschlüsse
2.2.1 USB 2.0-Schnittstelle
Die USB-Anschlüsse vom Typ A sind für den Download neuer RTMS-Software, SMRT-Firmware oder gespeicherter
PowerDB-Testergebnisse vorgesehen. Eine USB-Tastatur oder -Maus kann auch mit dem STVI verwendet werden.
Die USB-zu-PC-Schnittstelle erfordert einen „nachgelagerten" Steckverbinder des Typs B und wird in erster Linie
als Kommunikations- und Steuerschnittstelle verwendet, wenn sie mit einem PC und der Megger AVTS- oder STVI-
PC-Version für automatisierte Relaisprüfungen verwendet wird. Es wird empfohlen, den Ethernet-Anschluss für die
Hochgeschwindigkeitskommunikation und -steuerung der SMRT-Einheit zu verwenden. Um den USB-Anschluss
verwenden zu können, muss der Benutzer den PC-COM-Anschluss für den USB-Betrieb konfigurieren. Klicken Sie in der
PowerDB-Symbolleiste auf die Schaltfläche „Instrument Setup" (Geräte-Setup), um den Bildschirm „Instrument
Configuration" (Gerätekonfiguration) aufzurufen (siehe folgende Abbildung)
Das ermöglicht dem Benutzer den Zugriff auf den Bildschirm „PC Device Manager" (PC-Geräte-Manager). Klicken Sie
auf die Schaltfläche „Device Manager" (Geräte-Manager) und navigieren Sie zum Dateiverzeichnis der USB-Anschlüsse.
Da das Geräte SMRT36D standardmäßig auf eine Baudrate von 115.200 eingestellt ist, muss sein USB-Ausgang
entsprechend konfiguriert werden. Wenn Sie zum Bildschirm „Instrument Configuration" (Gerätekonfiguration)
zurückkehren, müssen Sie das Kontrollkästchen „Use Ethernet" (Ethernet verwenden) aktivieren und die Baudrate,
Bytegröße sowie Stoppbits wie dargestellt einstellen.
