3.6.7.1.11 Felder für Fehlereinstellungen
RE / RL = (R0 / R1 - 1) / 3
XE/XL = (X0 / X1 - 1) / 3
R0 X0 R1 X1
Dabei gilt:
R1 = Realteil von Z1
X1 = Imaginärteil von Z1
R0 = Realteil von Z0
X0 = Imaginärteil von Z0
3.6.7.1.11
Felder für Fehlereinstellungen
11
In den Feldern für die Fehlereinstellung wird der Wert der Fehlerimpedanz durch Tippen auf das Feld und Eingabe des
Werts über das Tastenfeld oder durch einfaches Tippen auf das Fenster der Impedanzebene festgelegt. Es ist möglich,
mit dem Regler einen beliebigen Wert der Fehlerimpedanz zu rampen, siehe Abschnitt „Impedanzrampen".
3.6.7.1.12
Dialogfeld „Prefault, Fault, Post Fault" (Vorfehler, Fehler, Nachfehler)
12
Drücken Sie die Listenschaltfläche
öffnen.

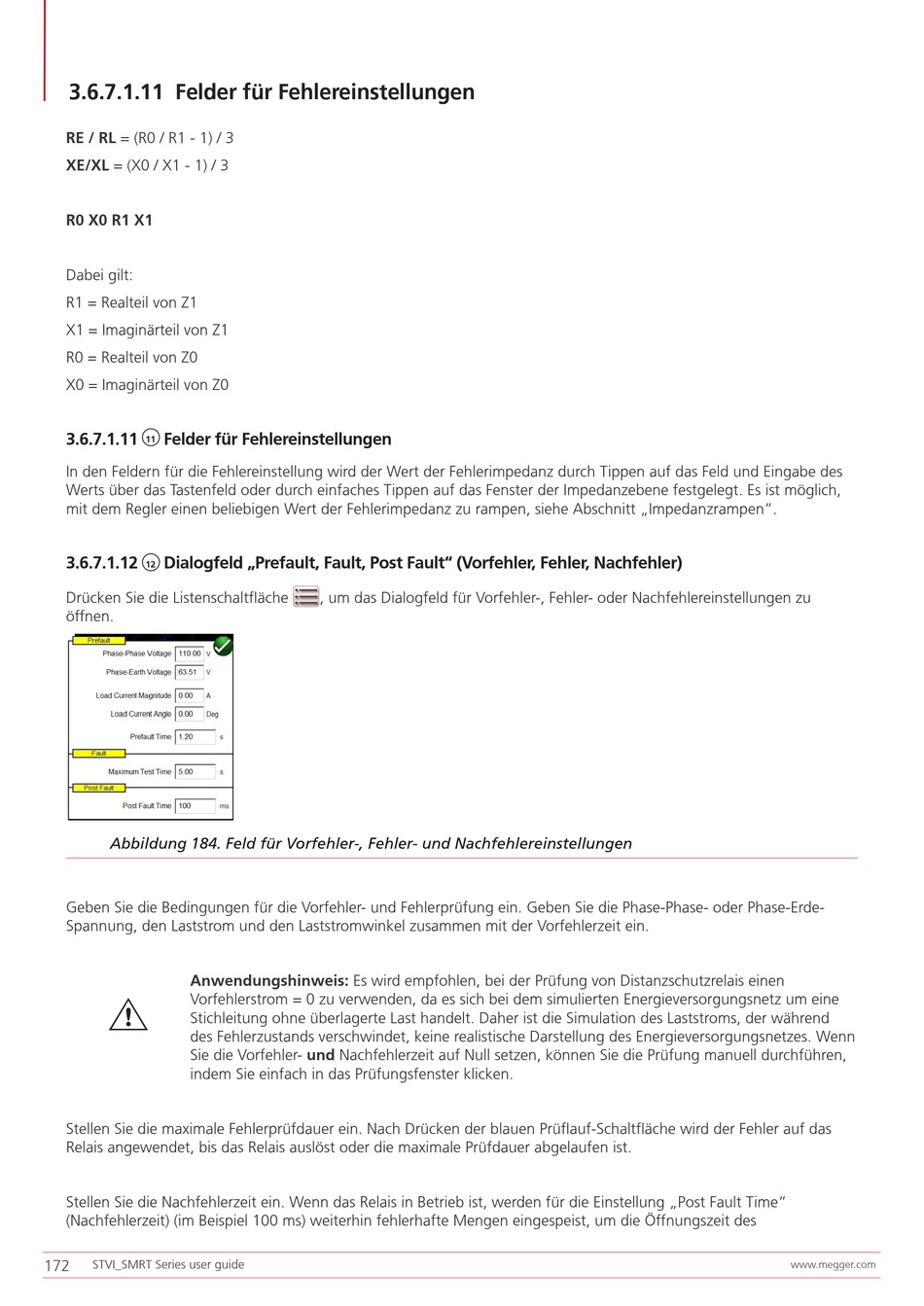

Abbildung 184. Feld für Vorfehler-, Fehler- und Nachfehlereinstellungen
Geben Sie die Bedingungen für die Vorfehler- und Fehlerprüfung ein. Geben Sie die Phase-Phase- oder Phase-Erde-
Spannung, den Laststrom und den Laststromwinkel zusammen mit der Vorfehlerzeit ein.
Anwendungshinweis: Es wird empfohlen, bei der Prüfung von Distanzschutzrelais einen
G
Vorfehlerstrom = 0 zu verwenden, da es sich bei dem simulierten Energieversorgungsnetz um eine
Stichleitung ohne überlagerte Last handelt. Daher ist die Simulation des Laststroms, der während
des Fehlerzustands verschwindet, keine realistische Darstellung des Energieversorgungsnetzes. Wenn
Sie die Vorfehler- und Nachfehlerzeit auf Null setzen, können Sie die Prüfung manuell durchführen,
indem Sie einfach in das Prüfungsfenster klicken.
Stellen Sie die maximale Fehlerprüfdauer ein. Nach Drücken der blauen Prüflauf-Schaltfläche wird der Fehler auf das
Relais angewendet, bis das Relais auslöst oder die maximale Prüfdauer abgelaufen ist.
Stellen Sie die Nachfehlerzeit ein. Wenn das Relais in Betrieb ist, werden für die Einstellung „Post Fault Time"
(Nachfehlerzeit) (im Beispiel 100 ms) weiterhin fehlerhafte Mengen eingespeist, um die Öffnungszeit des
172
STVI_SMRT Series user guide
, um das Dialogfeld für Vorfehler-, Fehler- oder Nachfehlereinstellungen zu
