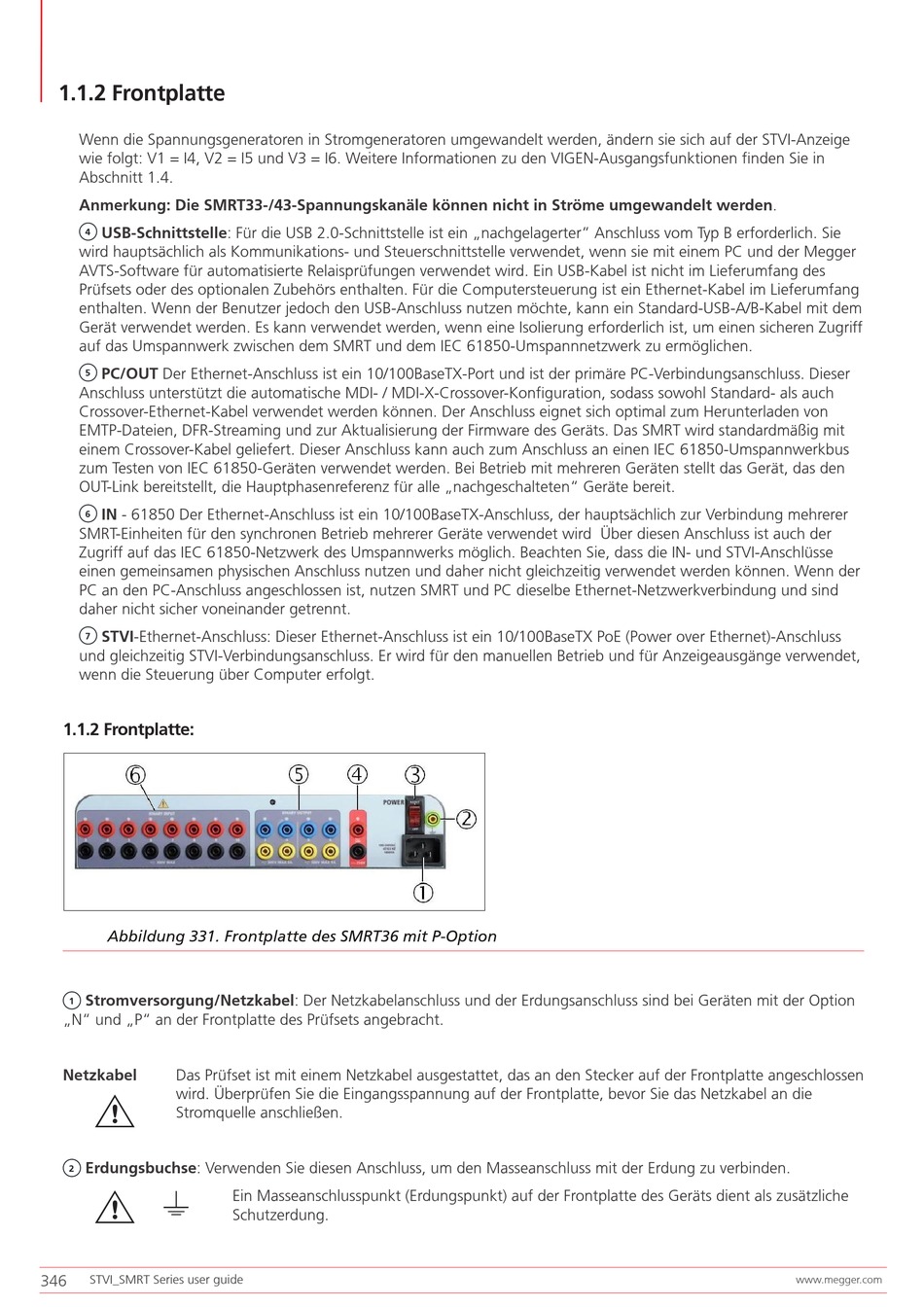

1.1.2 Frontplatte

Wenn die Spannungsgeneratoren in Stromgeneratoren umgewandelt werden, ändern sie sich auf der STVI-Anzeige
wie folgt: V1 = I4, V2 = I5 und V3 = I6. Weitere Informationen zu den VIGEN-Ausgangsfunktionen finden Sie in
Abschnitt 1.4.
Anmerkung: Die SMRT33-/43-Spannungskanäle können nicht in Ströme umgewandelt werden.
USB-Schnittstelle: Für die USB 2.0-Schnittstelle ist ein „nachgelagerter" Anschluss vom Typ B erforderlich. Sie
4
wird hauptsächlich als Kommunikations- und Steuerschnittstelle verwendet, wenn sie mit einem PC und der Megger
AVTS-Software für automatisierte Relaisprüfungen verwendet wird. Ein USB-Kabel ist nicht im Lieferumfang des
Prüfsets oder des optionalen Zubehörs enthalten. Für die Computersteuerung ist ein Ethernet-Kabel im Lieferumfang
enthalten. Wenn der Benutzer jedoch den USB-Anschluss nutzen möchte, kann ein Standard-USB-A/B-Kabel mit dem
Gerät verwendet werden. Es kann verwendet werden, wenn eine Isolierung erforderlich ist, um einen sicheren Zugriff
auf das Umspannwerk zwischen dem SMRT und dem IEC 61850-Umspannnetzwerk zu ermöglichen.
PC/OUT Der Ethernet-Anschluss ist ein 10/100BaseTX-Port und ist der primäre PC-Verbindungsanschluss. Dieser
5
Anschluss unterstützt die automatische MDI- / MDI-X-Crossover-Konfiguration, sodass sowohl Standard- als auch
Crossover-Ethernet-Kabel verwendet werden können. Der Anschluss eignet sich optimal zum Herunterladen von
EMTP-Dateien, DFR-Streaming und zur Aktualisierung der Firmware des Geräts. Das SMRT wird standardmäßig mit
einem Crossover-Kabel geliefert. Dieser Anschluss kann auch zum Anschluss an einen IEC 61850-Umspannwerkbus
zum Testen von IEC 61850-Geräten verwendet werden. Bei Betrieb mit mehreren Geräten stellt das Gerät, das den
OUT-Link bereitstellt, die Hauptphasenreferenz für alle „nachgeschalteten" Geräte bereit.
IN - 61850 Der Ethernet-Anschluss ist ein 10/100BaseTX-Anschluss, der hauptsächlich zur Verbindung mehrerer
6
SMRT-Einheiten für den synchronen Betrieb mehrerer Geräte verwendet wird Über diesen Anschluss ist auch der
Zugriff auf das IEC 61850-Netzwerk des Umspannwerks möglich. Beachten Sie, dass die IN- und STVI-Anschlüsse
einen gemeinsamen physischen Anschluss nutzen und daher nicht gleichzeitig verwendet werden können. Wenn der
PC an den PC-Anschluss angeschlossen ist, nutzen SMRT und PC dieselbe Ethernet-Netzwerkverbindung und sind
daher nicht sicher voneinander getrennt.
STVI-Ethernet-Anschluss: Dieser Ethernet-Anschluss ist ein 10/100BaseTX PoE (Power over Ethernet)-Anschluss
7
und gleichzeitig STVI-Verbindungsanschluss. Er wird für den manuellen Betrieb und für Anzeigeausgänge verwendet,
wenn die Steuerung über Computer erfolgt.
1.1.2 Frontplatte:
Abbildung 331. Frontplatte des SMRT36 mit P-Option
Stromversorgung/Netzkabel: Der Netzkabelanschluss und der Erdungsanschluss sind bei Geräten mit der Option
1
„N" und „P" an der Frontplatte des Prüfsets angebracht.
Netzkabel Das Prüfset ist mit einem Netzkabel ausgestattet, das an den Stecker auf der Frontplatte angeschlossen
wird. Überprüfen Sie die Eingangsspannung auf der Frontplatte, bevor Sie das Netzkabel an die
G
Stromquelle anschließen.
Erdungsbuchse: Verwenden Sie diesen Anschluss, um den Masseanschluss mit der Erdung zu verbinden.
2
G
g
346
STVI_SMRT Series user guide
Ein Masseanschlusspunkt (Erdungspunkt) auf der Frontplatte des Geräts dient als zusätzliche
Schutzerdung.
