3.5.9.2 TEF-Simulator (Transient Earth-Fault)
3.5.9.2 TEF-Simulator (Transient Earth-Fault)
Der Simulator für vorübergehende Erdschlussfehler ist für die Prüfung der direktionalen Betriebseigenschaften von
transienten und intermittierenden Erdschlussrelais konzipiert, indem der Reststrom I0 und die Restspannung V0 durch
transiente Signale simuliert werden. Die intermittierende Testfunktion simuliert zeitweilig auftretende transiente Fehler
in kompensierten Kabelnetzwerken. Diese Art von Fehler wird in der Regel durch Isolierungsausfälle verursacht. Sie
können wiederholt auftreten und sehr kurz sein.

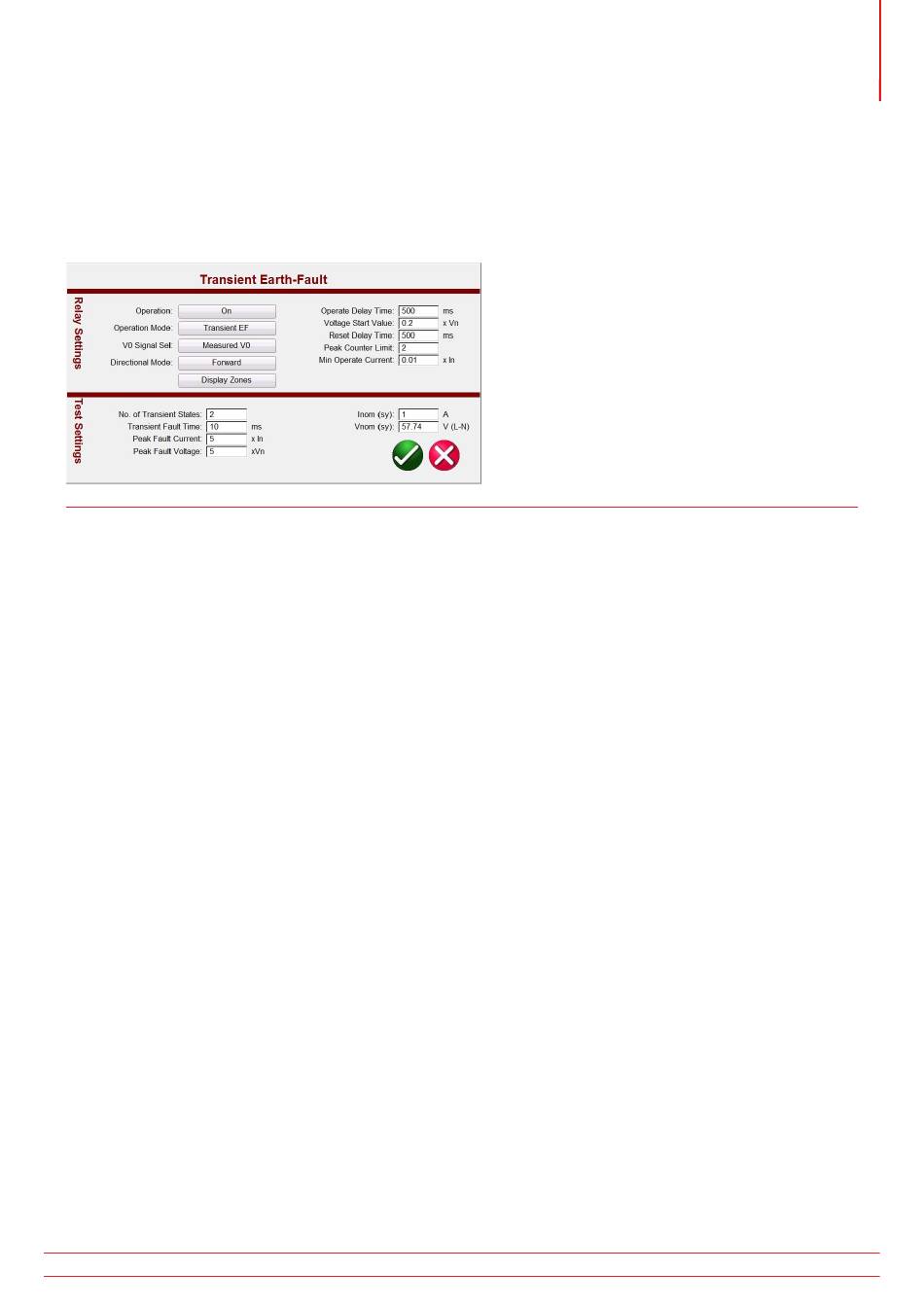

Abbildung 160. Einstellungsbildschirm für transiente Erdschlussfehler
3.5.9.2 Einstellungen TEF-Relais
Im Folgenden sind typische Einstellungen der TEF-Relais aufgeführt und es wird erläutert, wie sie mit der TEF-Simulation
zusammenhängen.
Operation (Betrieb): Ein oder Aus
Operation Mode (Betriebsart): Es gibt zwei Moduseinstellungen: Transient Mode (Transienter Modus) und
Intermittent Mode (Intermittierender Modus).
Wenn das Relais die Transiente im Transient Mode (Transienter Modus) erkennt und das V0-Niveau mit den
Einstellungen für den Spannungsstartwert übereinstimmt, wird die Zeitmessung aktiviert. Die Zeitmessung wird bis zur
Auslösung fortgesetzt, oder im Falle eines Abfalls, wenn die Abfalldauer kürzer als die eingestellte Reset Delay Time
(Reset-Verzögerungszeit) ist.
Wenn das Relais die Transiente im Intermittent Mode (Intermittierender Modus) erkennt und das V0-Niveau mit den
Einstellungen für den Spannungsstartwert übereinstimmt, wird die Zeitmessung aktiviert. Wenn eine erforderliche
Anzahl von intermittierenden Erdschlusstransienten erkannt wurde, die mit der Einstellung Peak Counter Limit
(Grenzwert Spitzenzähler) festgelegt wurden, ohne dass die Funktion zurückgesetzt wurde, (abhängig von der unter
Reset Delay Time (Reset-Verzögerungszeit) festgelegten Abfallzeit), wird der Auslöseausgang aktiviert.
V
Signalauswahl: Es gibt zwei Moduseinstellungen: Der Measured Mode (Gemessener Modus) stellt den simulierten
0
V0-Ausgang von Spannungskanal V1 bereit. Der Benutzer muss dazu V1 an den V0-Eingangsanschluss des Relais
anschließen. Der Calculated Mode (Berechneter Modus) bedeutet, dass das Relais die drei Spannungseingänge misst
und die V0-Spannung berechnet. Daher wendet die Software drei Spannungsausgangskanäle an das Relais an, wobei
der simulierte Ausgang die erforderliche V0 erzeugt.
Directional Mode (Richtungsmodus): Die Standardeinstellung ist FORWARD (Vorwärts). Durch Drücken der
Schaltfläche werden dem Benutzer zwei weitere Auswahlmöglichkeiten angezeigt: REVERSE (Rückwärts) und NON-
DIRECTIONAL (Nicht-direktional). Bei Auswahl von REVERSE (Rückwärts) wird die Betriebseigenschaft in umgekehrter
Richtung getestet. Bei Auswahl der Option NICHT-DIREKTIONAL werden die dualen Eigenschaften getestet, eine in
Vorwärtsrichtung und eine in Rückwärtsrichtung.
