3.7.2.2 Abschnitt „Transducer Output" (Messwandlerausgang)
3.7.2.2 Abschnitt „Transducer Output" (Messwandlerausgang)
Im folgenden Beispiel wurde im Einstellungsbildschirm ein 1.500-Watt-Messwandler mit drei Elementen ausgewählt.
Standardmäßig werden automatisch drei Prüfpunkte von 0, 50 und 95 % des Vollausschlagwerts verwendet. Notieren
Sie sich die berechneten Watt, die angewendet werden sollen. Durch Drücken der blauen Schaltfläche „Run Test"
(Prüflauf) werden die in der Spalte „Input" (Eingang) angezeigten Testwerte angewendet. Dieser Wert wird später
verwendet, um den Fehlerwert in % Fehler und BESTANDEN/NICHT BESTANDEN zu berechnen.

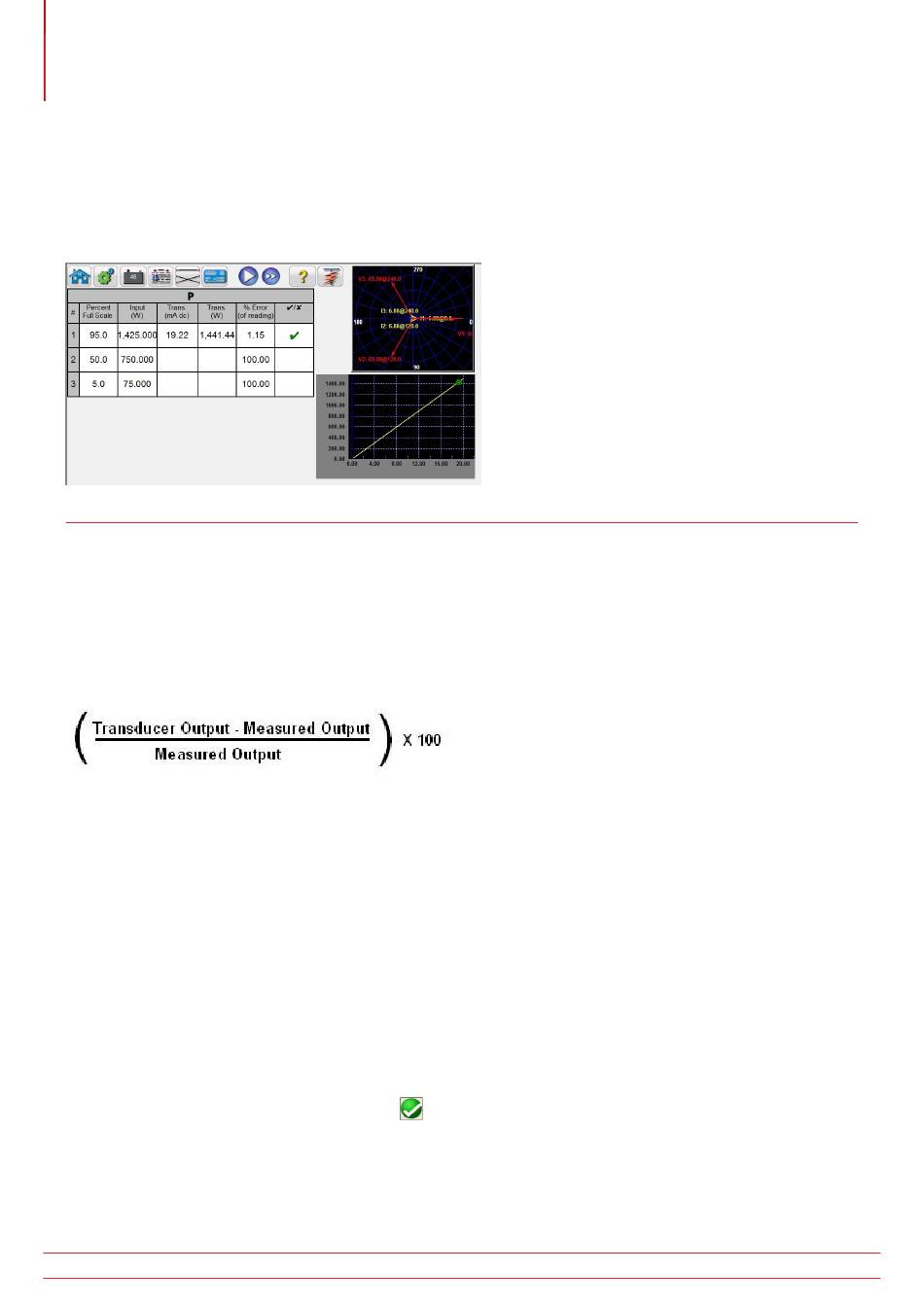

Abbildung 201. Beispiel eines Leistungsmesswandlers
Im Abschnitt Transducer Output (Messwandlerausgang) wird der äquivalente Ausgang für den ausgewählten
Typwert angezeigt (Messwert V, A, Watt, VA usw.). Je nach der im Einstellungsbildschirm festgelegten Messung wird
der Fehlerprozentwert entweder für einen Bereich oder einen Messwert berechnet. Danach wird die Bestanden/Nicht
bestanden-Bewertung ermittelt und angezeigt.
Die Genauigkeit wird wie folgt berechnet:
Wenn der im Fenster „Accuracy" (Genauigkeit) angezeigte Wert der Genauigkeitsspezifikation entspricht, die im
Bildschirm „Transducer Setup" (Messwandler-Setup) festgelegt wurde, wird die Bewertung PASS (Bestanden) angezeigt.
Wenn der Wert die Spezifikationen überschreitet, wird die Bewertung FAILED (Nicht bestanden) angezeigt.
3.7.3 Messwandler prüfen
1. Geben Sie im Bildschirm „Transducer Setup" (Messwandler-Setup) die spezifischen Daten des Messwandlers ein,
z. B. Hersteller, Modellnummer und Seriennummer.
2. Wählen Sie den zu testenden Messwandlertyp aus.
3. Geben Sie den Ausgang des Messwandlers in DC Volt oder Milliampere ein. Geben Sie die Mindest- und
Höchstwerte für den Ausgangstyp an, die der Spannung oder dem Strom entsprechen. Geben Sie den Wert für
die Genauigkeit des Messwandlers ein.
4. Geben Sie die Einschwingzeit oder Ansprechzeit des Messwandlers in Millisekunden ein (bei selbstversorgten
Messwandlern zusätzliche Zeit einplanen).
5. Drücken Sie die grüne Häkchenschaltfläche
6. Je nach ausgewähltem Messwandlertyp wurden die entsprechenden Ausgänge bereits für Sie ausgewählt. Wenn
Sie die Prüfung mit anderen Werten als den voreingestellten durchführen möchten, drücken Sie auf das Fenster
für die Werte, die Sie ändern möchten. Daraufhin wird ein numerisches Tastenfeld angezeigt. Geben Sie die
gewünschten Werte über das Tastenfeld ein.
7. Schließen Sie die ausgewählten Ausgänge an die entsprechenden Eingangsanschlüsse des Messwandlers an.
190
STVI_SMRT Series user guide
am oberen Bildschirmrand.
