1.1.2 Frontplatte
externe Initiierung mit einem Remote-Triggerimpuls von einem GPS-Satellitenempfänger verbunden werden,
oder mit dem Ausgang eines IRIG-B-Signals (siehe Verwendung von Wait IRIG-B-Eingang (IRIG-B warten)
bei Verwendung der RTMS-Sequenzerprüfung). Es gibt sieben weitere Binäreingänge
von TTL-Signalen haben die Binäreingänge 4 bis 6 einen festen Schwellenwert von 3 Volt. Die Binäreingänge
7 und 8 weisen zudem feste Schwellenwerte von 5 Volt, und die Binäreingänge 9 und 10 einen festen
Schwellenwert von 30 Volt aus (für rauschbehaftete Testumgebungen). Zusätzlich zur Funktion als Zeitgeber-/
Überwachungseingänge können die Binäreingänge auch für das Triggern von Binärausgangssequenz(en)
programmiert werden. Binäreingänge können auch mithilfe der Booleschen Logik für komplexere Simulationen
von Energieversorgungsnetzen programmiert werden.
4. Binärausgänge: Auf der Oberseite befinden sich sechs Binärausgänge
als Schließer- oder Öffnerkontakt konfiguriert werden und stellt dem zu prüfenden Gerät die entsprechende
Logik bereit. Die Binärausgänge 1 bis 4
Dauerstrom bemessen. Die programmierbare Wartezeit liegt zwischen 1 Millisekunde und 10.000 Millisekunden.
Die Binärausgänge 5 und 6
von 400 V Spitze, Imax: 1 Ampere, mit einer Ansprechzeit von: < 1 ms typisch. Eine LED zeigt den Status des
Kontakts an. EIN bedeutet geschlossen, AUS bedeutet geöffnet.
5. Batteriesimulator
DC-Ausgangsspannung von 10 bis 250 Volt bei 100 Watt (max. 4 Ampere) und liefert Logikspannung für
Halbleiterrelais. Bei eingeschaltetem Gerät leuchtet die LED über den Ausgangsanschlüssen auf.
6. Messwandler-Eingangsanschlüsse
ausgestattet. Die Option „T" für die Messwandler-Hardware kann entweder zusammen mit einem neuen
Prüfset oder später als werkseitige Hardware-Aufrüstung bestellt werden. Wenn das Gerät ohne die optionalen
Eingänge bestellt wird, sind die Bohrungen mit Stopfen versehen. Der DC IN Volt-Bereich beträgt ± 10 VDC. Es
gibt zwei Bereiche mit DC IN Ampere: ± 0 bis 1 mA oder ± 4 bis 20 mA.
1.1.2 Frontplatte:

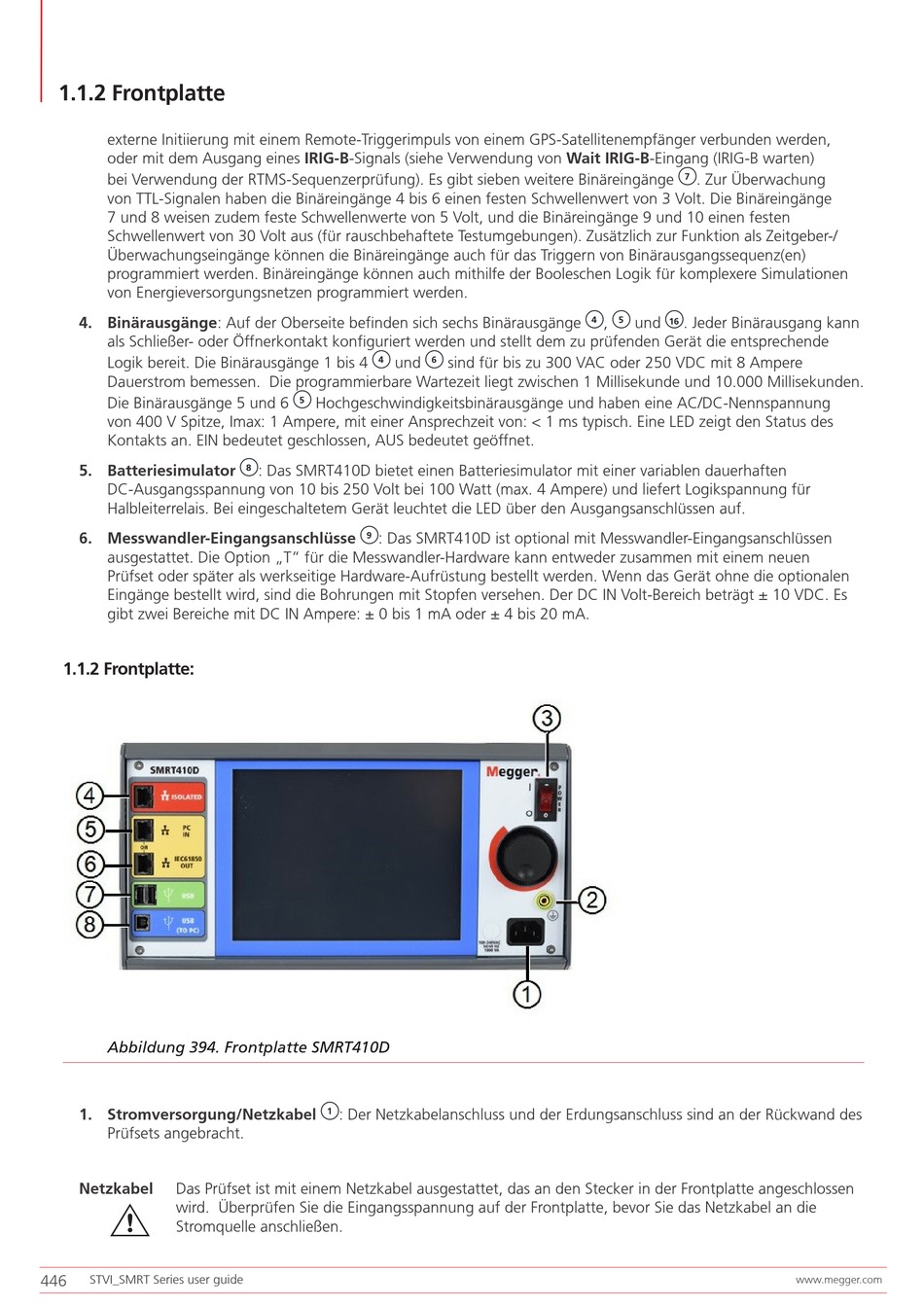

Abbildung 394. Frontplatte SMRT410D
1. Stromversorgung/Netzkabel
Prüfsets angebracht.
Netzkabel
Das Prüfset ist mit einem Netzkabel ausgestattet, das an den Stecker in der Frontplatte angeschlossen
G
wird. Überprüfen Sie die Eingangsspannung auf der Frontplatte, bevor Sie das Netzkabel an die
Stromquelle anschließen.
446
STVI_SMRT Series user guide
und
4
5
Hochgeschwindigkeitsbinärausgänge und haben eine AC/DC-Nennspannung
8
: Das SMRT410D bietet einen Batteriesimulator mit einer variablen dauerhaften
9
: Das SMRT410D ist optional mit Messwandler-Eingangsanschlüssen
: Der Netzkabelanschluss und der Erdungsanschluss sind an der Rückwand des
1
,
4
sind für bis zu 300 VAC oder 250 VDC mit 8 Ampere
6
7
. Zur Überwachung
und
. Jeder Binärausgang kann
5
16
