3.6.8.7.1 Schaltfläche „Home" (Start)

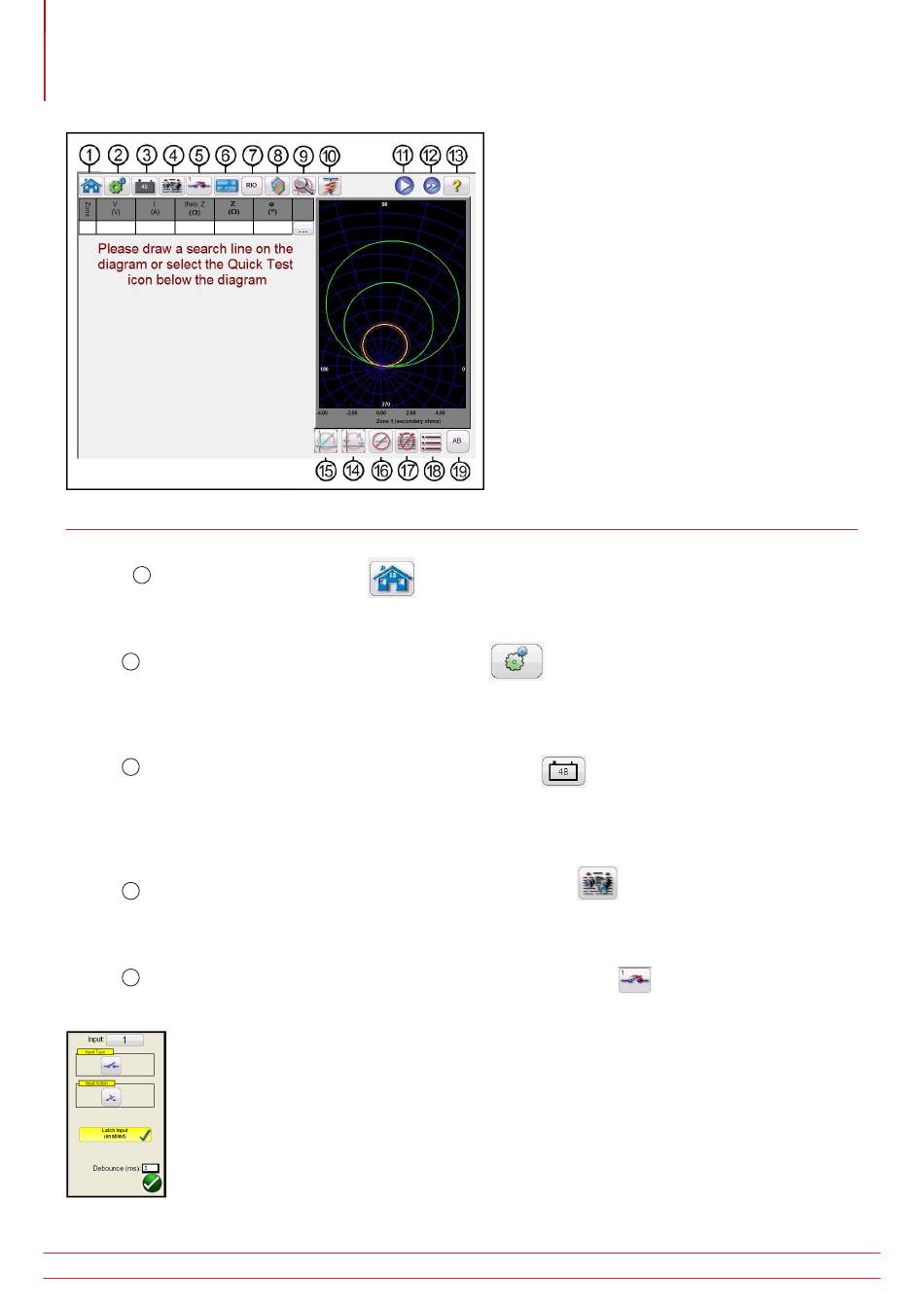

Abbildung 175. Impedanzrelais, Click-on-Fault-Messbildschirm
3.6.8.7.1 Schaltfläche „Home" (Start)
1
Durch Drücken der Startschaltfläche kehren Sie zum Bildschirm für manuelle Tests zurück.
3.6.6.2 Schaltfläche „Configuration" (Konfiguration)
2
Drücken Sie diese Schaltfläche, um zum STVI-Konfigurationsbildschirm zu gelangen. Weitere Informationen zum
Konfigurationsbildschirm finden Sie in Abschnitt 2.2.1 „Konfiguration".
3.6.6.3 Schaltfläche „Battery Simulator" (Batteriesimulator)
3
Schaltfläche für den Batteriesimulator: Der Batteriesimulator wird durch Drücken der Schaltfläche ein- und
ausgeschaltet. Die Hintergrundfarbe ändert sich dabei: Rot für EIN und Schwarz für AUS. Die anzulegende Spannung
wird mithilfe der Schaltfläche angezeigt und kann durch Drücken der Konfigurationsschaltfläche geändert werden.
3.6.6.4 Schaltfläche „Review Test Report" (Testbericht anzeigen)
4
Drücken Sie diese Schaltfläche, um die Testergebnisse anzuzeigen.
3.6.6.5 Schaltfläche „Binary Input Setting" (Einstellung Binäreingang)
5
Drücken Sie auf dieses Feld, um das Dialogfeld „Binary Input" (Binäreingang) anzuzeigen.
