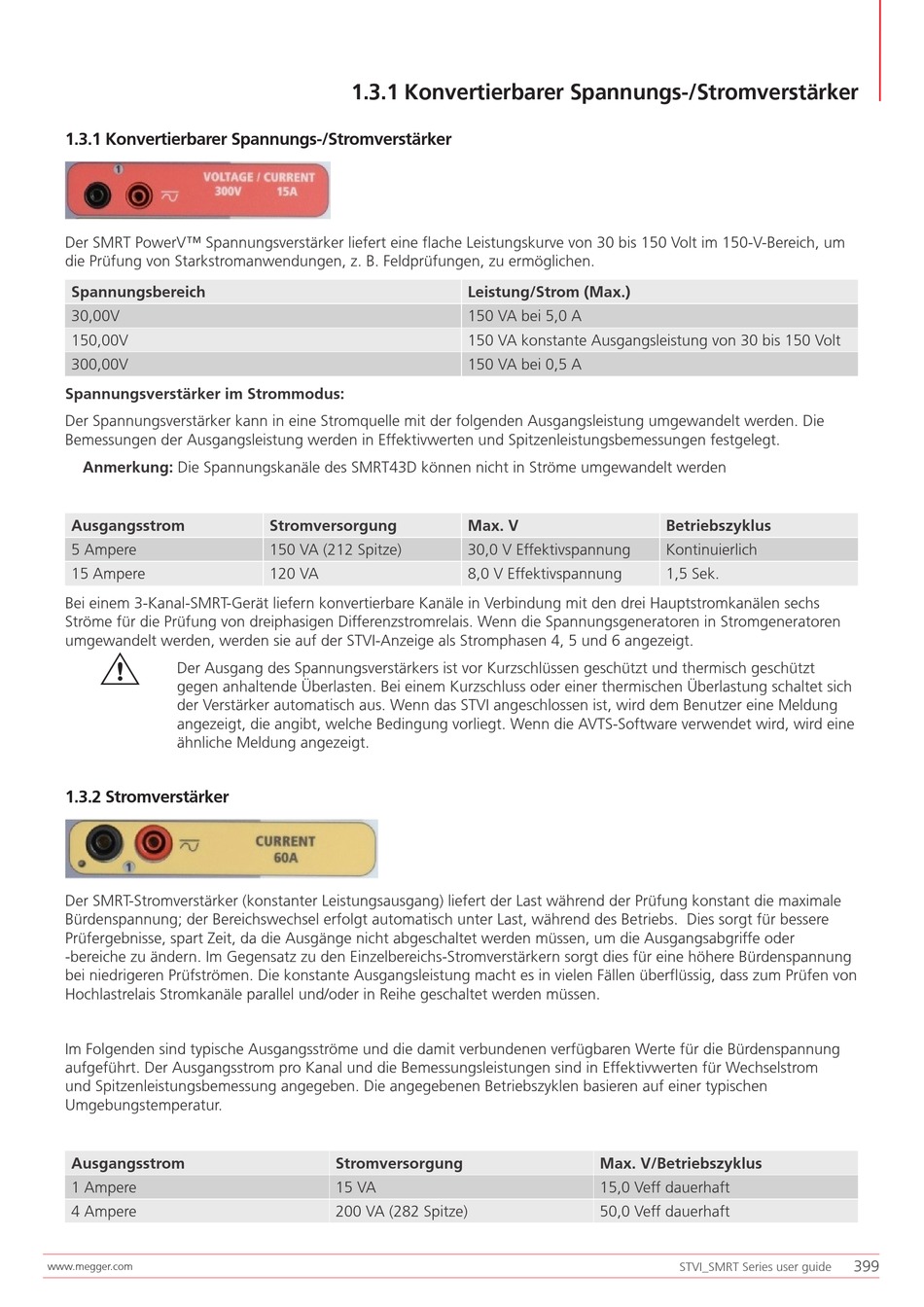

1.3.1 Konvertierbarer Spannungs-/Stromverstärker
Der SMRT PowerV™ Spannungsverstärker liefert eine flache Leistungskurve von 30 bis 150 Volt im 150-V-Bereich, um
die Prüfung von Starkstromanwendungen, z. B. Feldprüfungen, zu ermöglichen.
Spannungsbereich
30,00V
150,00V
300,00V
Spannungsverstärker im Strommodus:
Der Spannungsverstärker kann in eine Stromquelle mit der folgenden Ausgangsleistung umgewandelt werden. Die
Bemessungen der Ausgangsleistung werden in Effektivwerten und Spitzenleistungsbemessungen festgelegt.
Anmerkung: Die Spannungskanäle des SMRT43D können nicht in Ströme umgewandelt werden
Ausgangsstrom
5 Ampere
15 Ampere
Bei einem 3-Kanal-SMRT-Gerät liefern konvertierbare Kanäle in Verbindung mit den drei Hauptstromkanälen sechs
Ströme für die Prüfung von dreiphasigen Differenzstromrelais. Wenn die Spannungsgeneratoren in Stromgeneratoren
umgewandelt werden, werden sie auf der STVI-Anzeige als Stromphasen 4, 5 und 6 angezeigt.
G
Der Ausgang des Spannungsverstärkers ist vor Kurzschlüssen geschützt und thermisch geschützt
gegen anhaltende Überlasten. Bei einem Kurzschluss oder einer thermischen Überlastung schaltet sich
der Verstärker automatisch aus. Wenn das STVI angeschlossen ist, wird dem Benutzer eine Meldung
angezeigt, die angibt, welche Bedingung vorliegt. Wenn die AVTS-Software verwendet wird, wird eine
ähnliche Meldung angezeigt.
1.3.2 Stromverstärker
Der SMRT-Stromverstärker (konstanter Leistungsausgang) liefert der Last während der Prüfung konstant die maximale
Bürdenspannung; der Bereichswechsel erfolgt automatisch unter Last, während des Betriebs. Dies sorgt für bessere
Prüfergebnisse, spart Zeit, da die Ausgänge nicht abgeschaltet werden müssen, um die Ausgangsabgriffe oder
-bereiche zu ändern. Im Gegensatz zu den Einzelbereichs-Stromverstärkern sorgt dies für eine höhere Bürdenspannung
bei niedrigeren Prüfströmen. Die konstante Ausgangsleistung macht es in vielen Fällen überflüssig, dass zum Prüfen von
Hochlastrelais Stromkanäle parallel und/oder in Reihe geschaltet werden müssen.
Im Folgenden sind typische Ausgangsströme und die damit verbundenen verfügbaren Werte für die Bürdenspannung
aufgeführt. Der Ausgangsstrom pro Kanal und die Bemessungsleistungen sind in Effektivwerten für Wechselstrom
und Spitzenleistungsbemessung angegeben. Die angegebenen Betriebszyklen basieren auf einer typischen
Umgebungstemperatur.
Ausgangsstrom
1 Ampere
4 Ampere
www.megger.com
1.3.1 Konvertierbarer Spannungs-/Stromverstärker
Stromversorgung
150 VA (212 Spitze)
120 VA
Stromversorgung
15 VA
200 VA (282 Spitze)
Leistung/Strom (Max.)
150 VA bei 5,0 A
150 VA konstante Ausgangsleistung von 30 bis 150 Volt
150 VA bei 0,5 A
Max. V
30,0 V Effektivspannung
8,0 V Effektivspannung
Max. V/Betriebszyklus
15,0 Veff dauerhaft
50,0 Veff dauerhaft
Betriebszyklus
Kontinuierlich
1,5 Sek.
