2.1.1 Erstinbetriebnahme
2.1.1 Erstinbetriebnahme
1. Verbinden Sie mit dem im Lieferumfang des Geräts enthaltenen Ethernet-Kabel den STVI-Ethernet-Anschluss des
SMRT-Geräts mit dem Ethernet-Anschluss auf der Oberseite des Smart Touch View Interface (STVI). Wenn Sie die
PC-Version der STVI-Software verwenden, verbinden Sie den PC/OUT-Ethernet-Anschluss des SMRT-Geräts mit
dem PC-Ethernet-Anschluss.
2. Stellen Sie vor dem Anschließen des Geräts sicher, dass sich der EIN/AUS-Schalter in der Position AUS (0)
befindet. Schließen Sie das Netzkabel des Geräts an eine geeignete Stromquelle an, und schalten Sie den EIN/
AUS-Schalter auf EIN (I). Während die SMRT-Einheit ihre Einschaltsequenz durchläuft, wird in etwa einer Minute
der STVI-Startbildschirm angezeigt und dann der Bildschirm für den manuellen Start.

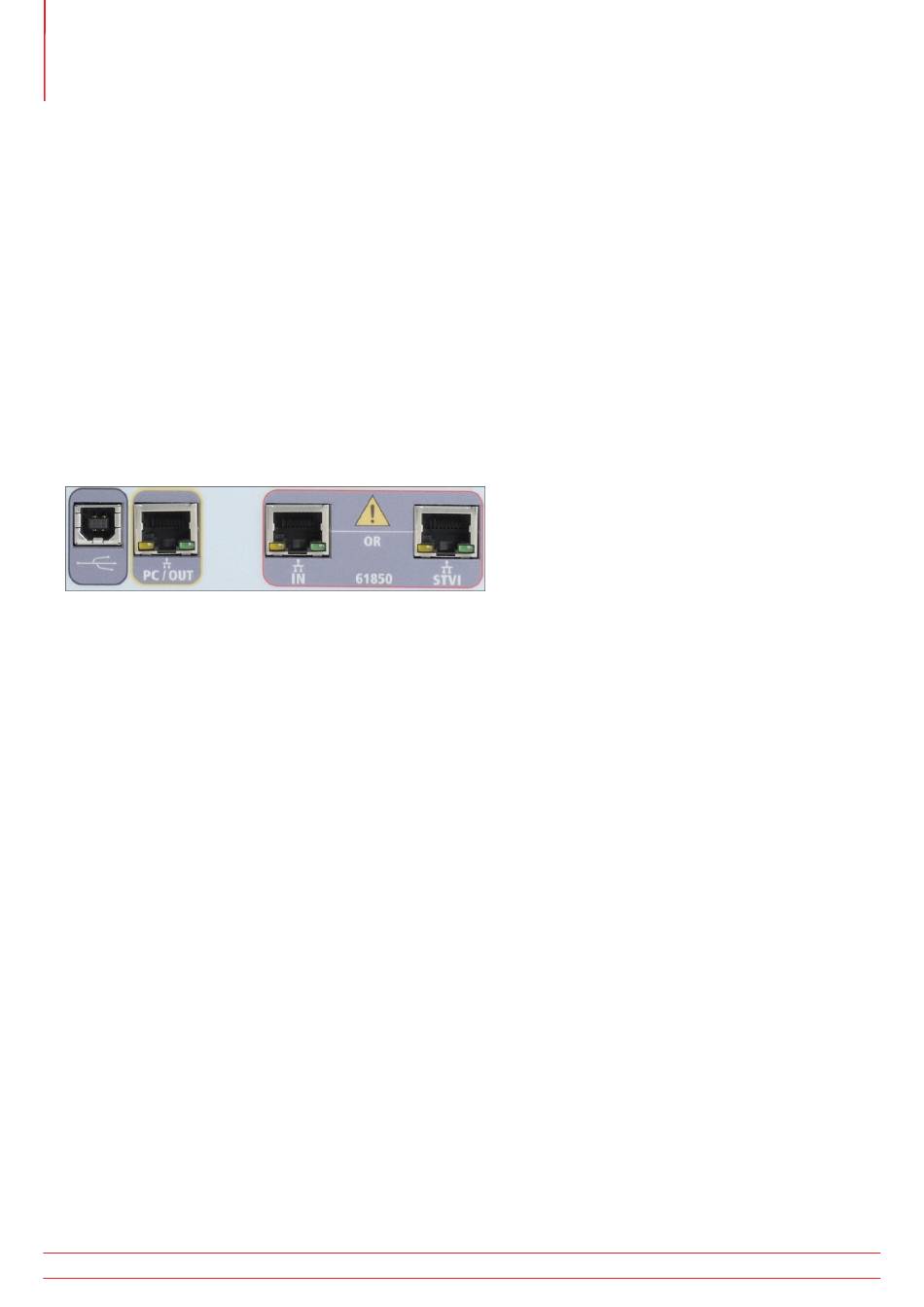

2.2 Kommunikationsanschlüsse
Es gibt mehrere Kommunikationsanschlüsse. Diese Anschlüsse sind: ein USB-Anschluss, drei Ethernet-Anschlüsse und
ein optionaler drahtloser Bluetooth-Anschluss. Um sich per Bluetooth zu verbinden, nutzen Sie den Aktivierungscode
0000 (4 Nullen).
2.2.1 USB 2.0-Schnittstelle
Für die USB 2.0-Schnittstelle ist ein „nachgelagerter" Anschluss vom Typ B erforderlich. Sie wird hauptsächlich als
Kommunikations- und Steuerschnittstelle verwendet, wenn sie mit einem PC und der Megger AVTS- oder STVI-PC-
Version für automatisierte Relaisprüfungen verwendet wird.
2.2.2 PC/OUT Ethernet-Anschluss
Der PC/OUT-Ethernet-Anschluss ist ein 10/100BaseTX-Anschluss und ist der primäre PC-Verbindungsanschluss für
automatisierte Relaisprüfungen. Dieser Anschluss unterstützt die automatische MDI- / MDI-X-Crossover-Konfiguration,
sodass sowohl Standard- als auch Crossover-Ethernet-Kabel verwendet werden können. Das SMRT wird standardmäßig
mit einem Crossover-Kabel geliefert.
Darüber hinaus kann dieser Anschluss verwendet werden, um große Datenblöcke auf das Gerät herunterzuladen. Er
dient zum Herunterladen digitaler Abtastsequenzen für die DFR-Wiedergabe und zum Herunterladen von Software-/
Firmware-Updates. Jeder Ausgangskanal ist in der Lage, bis zu 256.000 digitale Datensequenzen, z. B. in Digital
Fault Recordings-Dateien für die DFR-Wiedergabe, mit bis zu sechs Kanälen zu speichern, die über 1,5 Millionen
Abtastungen entsprechen. In der Regel sollten die Daten über den Ethernet-Anschluss des SMRT410-Geräts in 1
Sekunde oder weniger heruntergeladen werden. Zusätzlich zum schnellen Herunterladen von DFR-Daten wird der
Anschluss auch für die Netzwerkkommunikation mit dem SMRT410 verwendet.
Dieser Anschluss kann auch verwendet werden, um mehrere SMRT-Einheiten für den synchronen Mehrphasenbetrieb
miteinander zu verbinden.
2.2.2.1 Einstellen der SMRT-IP-Adresse für den Betrieb mit einem PC
Verbinden Sie mit dem im Lieferumfang des Geräts enthaltenen Ethernet-Kabel den PC/OUT-Ethernet-Anschluss
des SMRT-Geräts mit dem Ethernet-Anschluss des PCs. Schalten Sie das Prüfset ein. Während die SMRT-Einheit ihre
Einschaltsequenz durchläuft, wird in weniger als einer Minute der STVI-Startbildschirm angezeigt. Wenn Sie die PC-
Version der RTMS-Software verwenden, wird das an den PC angeschlossene SMRT-Gerät automatisch erkannt. Sobald
die Konfiguration des angeschlossenen SMRT-Geräts ermittelt wurde, wird der Bildschirm für manuelle Prüfungen
angezeigt. Es kann jedoch vorkommen, dass das Gerät aufgrund der Firewall-Einstellungen nicht automatisch
erkannt wird. In diesem Fall kann die Firewall ausgeschaltet werden, oder Sie können die IP-Adresse direkt über
