3.2 Ströme in Reihe

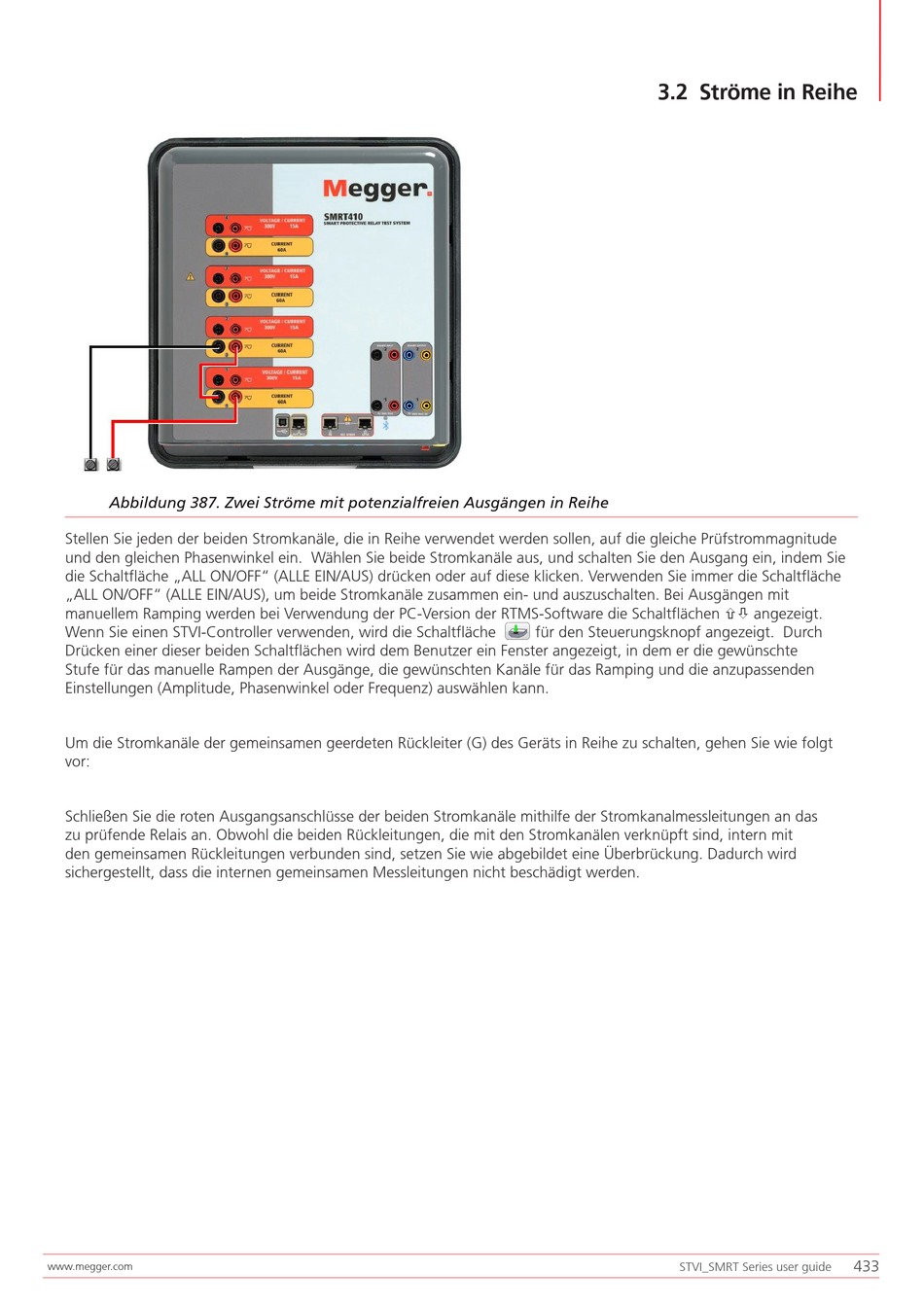

Abbildung 387. Zwei Ströme mit potenzialfreien Ausgängen in Reihe
Stellen Sie jeden der beiden Stromkanäle, die in Reihe verwendet werden sollen, auf die gleiche Prüfstrommagnitude
und den gleichen Phasenwinkel ein. Wählen Sie beide Stromkanäle aus, und schalten Sie den Ausgang ein, indem Sie
die Schaltfläche „ALL ON/OFF" (ALLE EIN/AUS) drücken oder auf diese klicken. Verwenden Sie immer die Schaltfläche
„ALL ON/OFF" (ALLE EIN/AUS), um beide Stromkanäle zusammen ein- und auszuschalten. Bei Ausgängen mit
manuellem Ramping werden bei Verwendung der PC-Version der RTMS-Software die Schaltflächen  angezeigt.
Wenn Sie einen STVI-Controller verwenden, wird die Schaltfläche für den Steuerungsknopf angezeigt. Durch
Drücken einer dieser beiden Schaltflächen wird dem Benutzer ein Fenster angezeigt, in dem er die gewünschte
Stufe für das manuelle Rampen der Ausgänge, die gewünschten Kanäle für das Ramping und die anzupassenden
Einstellungen (Amplitude, Phasenwinkel oder Frequenz) auswählen kann.
Um die Stromkanäle der gemeinsamen geerdeten Rückleiter (G) des Geräts in Reihe zu schalten, gehen Sie wie folgt
vor:
Schließen Sie die roten Ausgangsanschlüsse der beiden Stromkanäle mithilfe der Stromkanalmessleitungen an das
zu prüfende Relais an. Obwohl die beiden Rückleitungen, die mit den Stromkanälen verknüpft sind, intern mit
den gemeinsamen Rückleitungen verbunden sind, setzen Sie wie abgebildet eine Überbrückung. Dadurch wird
sichergestellt, dass die internen gemeinsamen Messleitungen nicht beschädigt werden.
