3.6.2.2 HALF MHO-Einstellungsbildschirm (Halbkreis)

Der Einstellungsbildschirm ist standardmäßig auf die Eigenschaft MHO eingestellt. Drücken Sie die Schaltfläche
„Vertical" (Vertikal), um eine vertikale Eigenschaft auszuwählen. Um selektive Fehlertypen zu aktivieren, drücken Sie die
entsprechende Schaltfläche. Ein gelber Hintergrund wird angezeigt, und im Feld ist ein Häkchen sichtbar. Geben Sie die
entsprechenden Ohmwerte und die Winkel ein, um die gewünschte Eigenschaft zu erreichen.
3.6.2.2 HALF MHO-Einstellungsbildschirm (Halbkreis)

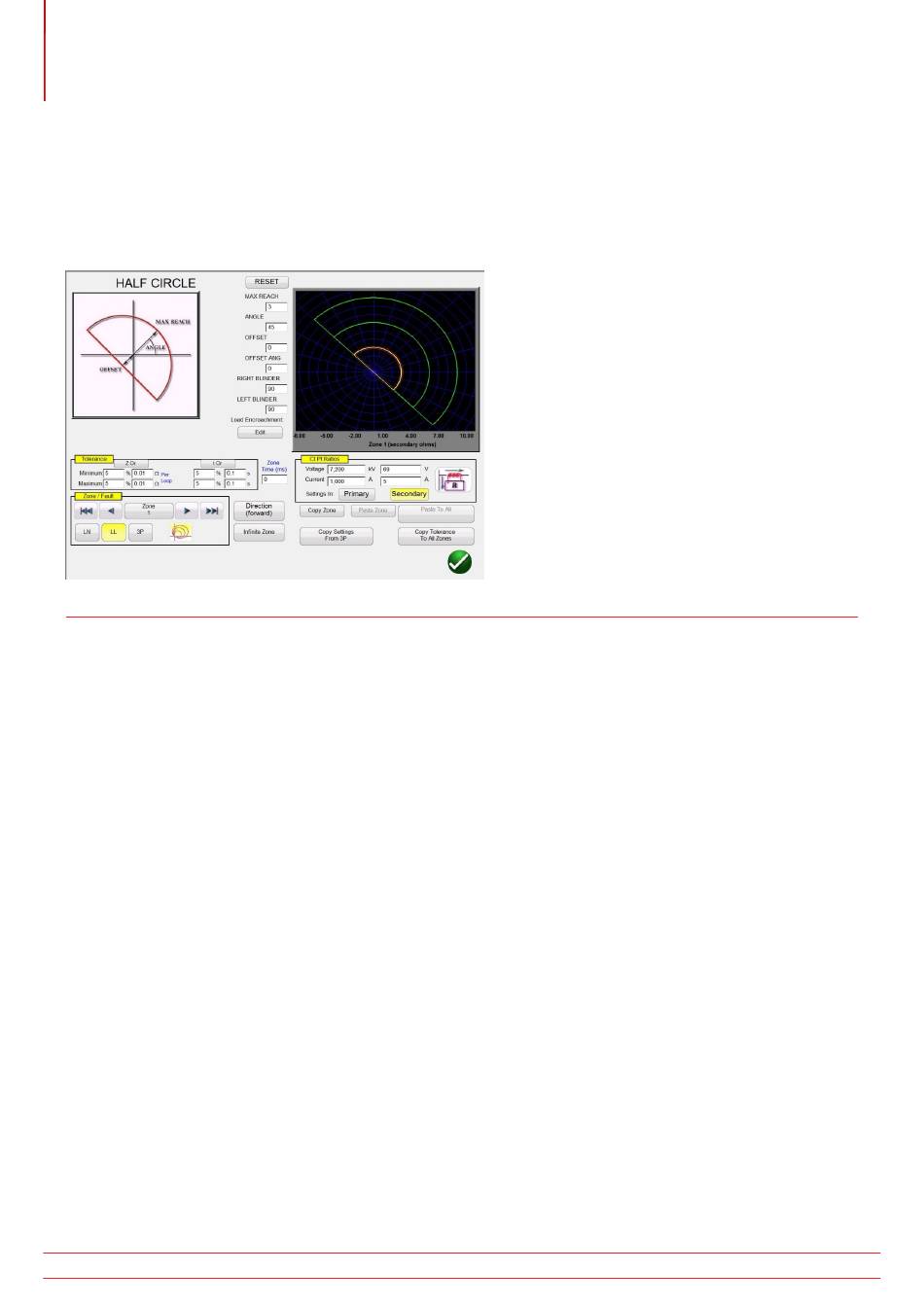

Abbildung 166. Half-MHO-Einstellungsbildschirm (Halbkreis)
Es gibt sechs grundlegende Einstellungen, MAX REACH (Max. Reichweite), ANGLE (Winkel), OFFSET (Versatz),
OFFSET ANGLE (Versatzwinkel), RIGHT BLINDER (Begrenzung rechts) und LEFT BLINDER (Begrenzung links), die die
Betriebseigenschaften des Relais bestimmen. MAX REACH (Max. Reichweite) ist ein Wert in Ohm. ANGLE (Winkel) ist
ein Wert in Grad, der normalerweise mit der maximalen Drehmomentwinkel-, Linien- oder Winkeleinstellung des Relais
in Zusammenhang steht. OFFSET (Versatz) ist ein Wert in Ohm, der entweder einen positiven oder einen negativen
Versatz angibt. OFFSET ANGLE (Versatzwinkel) ist ein Wert in Grad, der sich von der Einstellung ANGLE (Winkel)
unterscheiden kann. Diese Einstellung steht normalerweise in Verbindung mit der MHO-Einstellung des direktionalen
Versatzes. RIGHT BLINDER (Begrenzung rechts) und LEFT BLINDER (Begrenzung links) sind Werte in Grad, die mit
Blinder-Elementen entlang der rechten und linken Seite der ursprünglichen Halbkreis-MHO-Eigenschaft verbunden
sind. Dabei handelt es sich um Winkel in Bezug auf die Einstellung ANGLE (Winkel) (Standardwert 90 Grad oder
rechter Winkel bezogen auf die Einstellung ANGLE (Winkel)). Praktisch jede MHO/OHM-Eigenschaft kann mit einer
Kombination der BLINDER-Werte geformt werden, von einer Kreisform über etwas größeres wie Halbkreis-MHO bis hin
zur OHM-Eigenschaft.
