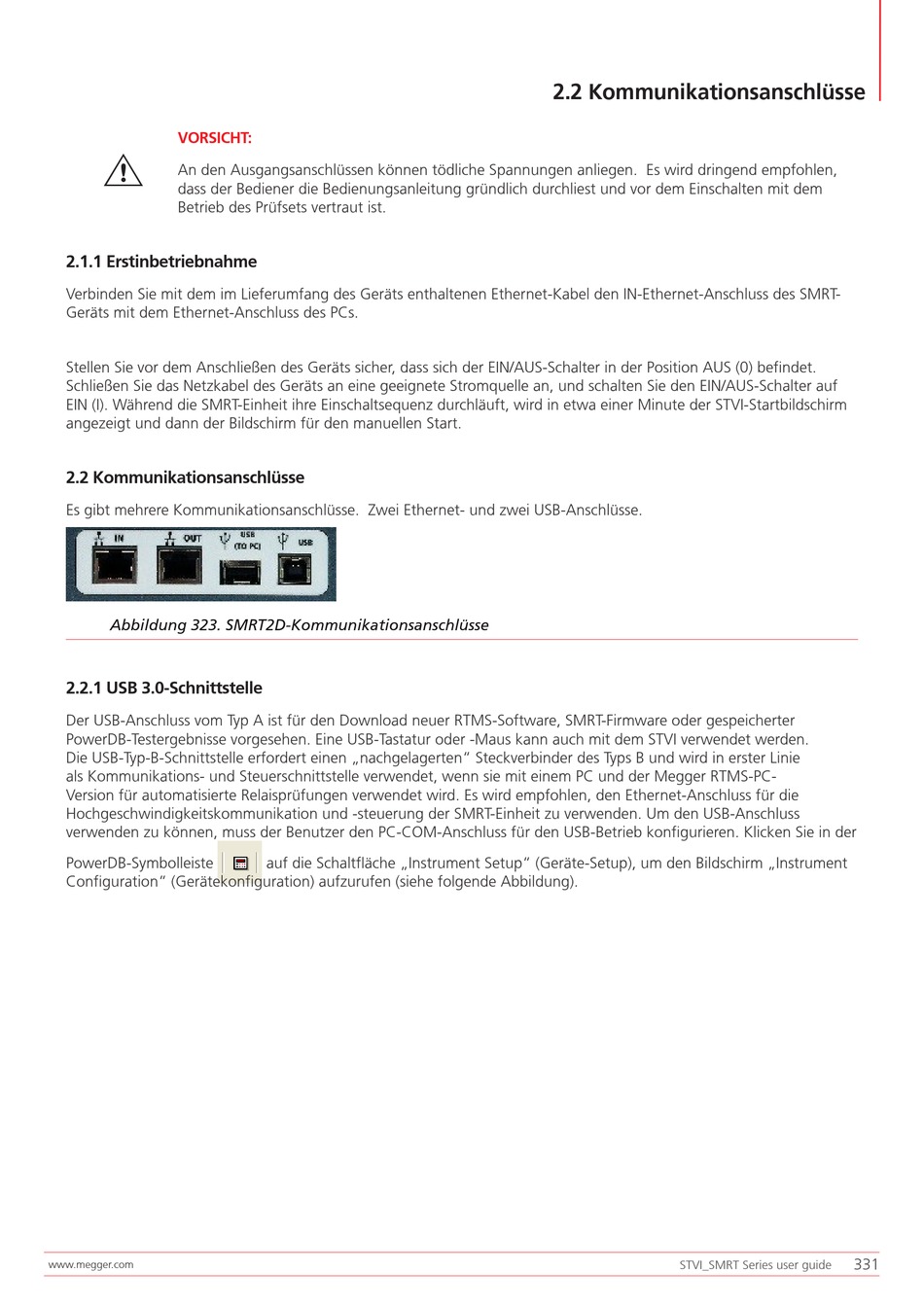

VORSICHT:
G
An den Ausgangsanschlüssen können tödliche Spannungen anliegen. Es wird dringend empfohlen,
dass der Bediener die Bedienungsanleitung gründlich durchliest und vor dem Einschalten mit dem
Betrieb des Prüfsets vertraut ist.
2.1.1 Erstinbetriebnahme
Verbinden Sie mit dem im Lieferumfang des Geräts enthaltenen Ethernet-Kabel den IN-Ethernet-Anschluss des SMRT-
Geräts mit dem Ethernet-Anschluss des PCs.
Stellen Sie vor dem Anschließen des Geräts sicher, dass sich der EIN/AUS-Schalter in der Position AUS (0) befindet.
Schließen Sie das Netzkabel des Geräts an eine geeignete Stromquelle an, und schalten Sie den EIN/AUS-Schalter auf
EIN (I). Während die SMRT-Einheit ihre Einschaltsequenz durchläuft, wird in etwa einer Minute der STVI-Startbildschirm
angezeigt und dann der Bildschirm für den manuellen Start.
2.2 Kommunikationsanschlüsse
Es gibt mehrere Kommunikationsanschlüsse. Zwei Ethernet- und zwei USB-Anschlüsse.
Abbildung 323. SMRT2D-Kommunikationsanschlüsse
2.2.1 USB 3.0-Schnittstelle
Der USB-Anschluss vom Typ A ist für den Download neuer RTMS-Software, SMRT-Firmware oder gespeicherter
PowerDB-Testergebnisse vorgesehen. Eine USB-Tastatur oder -Maus kann auch mit dem STVI verwendet werden.
Die USB-Typ-B-Schnittstelle erfordert einen „nachgelagerten" Steckverbinder des Typs B und wird in erster Linie
als Kommunikations- und Steuerschnittstelle verwendet, wenn sie mit einem PC und der Megger RTMS-PC-
Version für automatisierte Relaisprüfungen verwendet wird. Es wird empfohlen, den Ethernet-Anschluss für die
Hochgeschwindigkeitskommunikation und -steuerung der SMRT-Einheit zu verwenden. Um den USB-Anschluss
verwenden zu können, muss der Benutzer den PC-COM-Anschluss für den USB-Betrieb konfigurieren. Klicken Sie in der
PowerDB-Symbolleiste
Configuration" (Gerätekonfiguration) aufzurufen (siehe folgende Abbildung).
www.megger.com
auf die Schaltfläche „Instrument Setup" (Geräte-Setup), um den Bildschirm „Instrument
