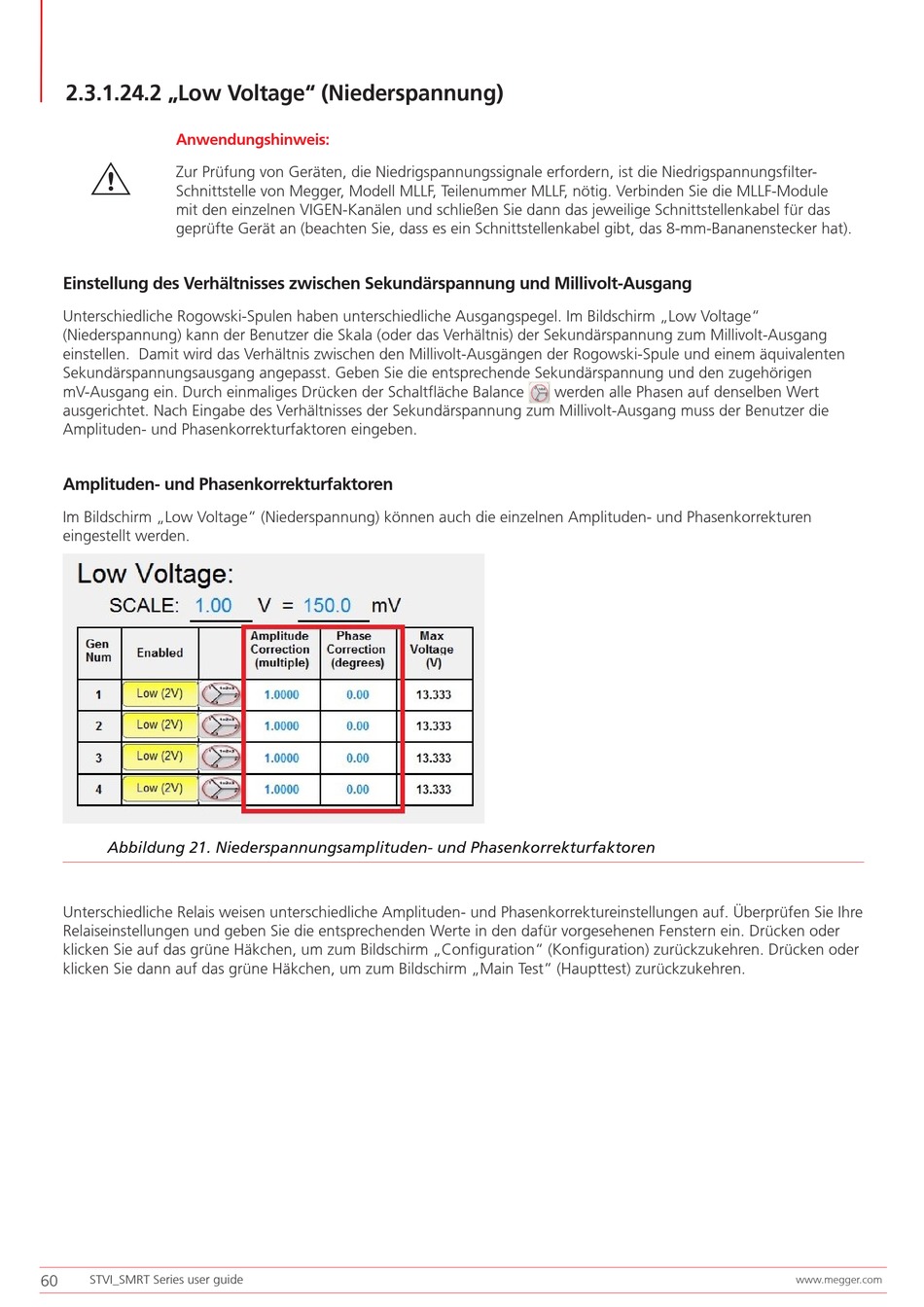

2.3.1.24.2 „Low Voltage" (Niederspannung)
Anwendungshinweis:
G
Zur Prüfung von Geräten, die Niedrigspannungssignale erfordern, ist die Niedrigspannungsfilter-
Schnittstelle von Megger, Modell MLLF, Teilenummer MLLF, nötig. Verbinden Sie die MLLF-Module
mit den einzelnen VIGEN-Kanälen und schließen Sie dann das jeweilige Schnittstellenkabel für das
geprüfte Gerät an (beachten Sie, dass es ein Schnittstellenkabel gibt, das 8-mm-Bananenstecker hat).
Einstellung des Verhältnisses zwischen Sekundärspannung und Millivolt-Ausgang
Unterschiedliche Rogowski-Spulen haben unterschiedliche Ausgangspegel. Im Bildschirm „Low Voltage"
(Niederspannung) kann der Benutzer die Skala (oder das Verhältnis) der Sekundärspannung zum Millivolt-Ausgang
einstellen. Damit wird das Verhältnis zwischen den Millivolt-Ausgängen der Rogowski-Spule und einem äquivalenten
Sekundärspannungsausgang angepasst. Geben Sie die entsprechende Sekundärspannung und den zugehörigen
mV-Ausgang ein. Durch einmaliges Drücken der Schaltfläche Balance
ausgerichtet. Nach Eingabe des Verhältnisses der Sekundärspannung zum Millivolt-Ausgang muss der Benutzer die
Amplituden- und Phasenkorrekturfaktoren eingeben.
Amplituden- und Phasenkorrekturfaktoren
Im Bildschirm „Low Voltage" (Niederspannung) können auch die einzelnen Amplituden- und Phasenkorrekturen
eingestellt werden.
Abbildung 21. Niederspannungsamplituden- und Phasenkorrekturfaktoren
Unterschiedliche Relais weisen unterschiedliche Amplituden- und Phasenkorrektureinstellungen auf. Überprüfen Sie Ihre
Relaiseinstellungen und geben Sie die entsprechenden Werte in den dafür vorgesehenen Fenstern ein. Drücken oder
klicken Sie auf das grüne Häkchen, um zum Bildschirm „Configuration" (Konfiguration) zurückzukehren. Drücken oder
klicken Sie dann auf das grüne Häkchen, um zum Bildschirm „Main Test" (Haupttest) zurückzukehren.
60
STVI_SMRT Series user guide
werden alle Phasen auf denselben Wert
