3.9.2.4.1 Eigenschafts-Aufnahme-Test
1. Drücken oder klicken Sie auf die blaue Schaltfläche „Play" (Ablauf)
Prüfungen einzeln auszuführen, drücken oder klicken Sie auf die Schaltfläche „Run Edit" (Bearbeiten ausführen)
für die einzelne Prüfung. Wenn der Test beginnt, beginnt eine Prüflinie mit einem roten Pfeil mit dem
Hochfahren der Suchlinie. Sobald der Pfeil die zulässige Toleranzlinie erreicht, ändert sich die Farbe des Pfeils
in Grün. Wenn das Relais anspricht und sich der Prüfpunkt innerhalb der zulässigen Min/Max-Toleranzlinien
befindet, werden ein grüner Punkt sowie der Fehlerwert in Prozent zusammen mit der „Bestanden"-Bewertung
in der Testtabelle angezeigt und der Test geht zur nächsten Prüflinie über. Wenn der Prüfpunkt außerhalb der
zulässigen Toleranz liegt, erscheint ein rotes X, und der Fehlerwert in Prozent wird in der Testtabelle mit der
„Nicht bestanden"-Bewertung angezeigt.
2. Drücken Sie zum Anzeigen des Prüfungsergebnisses die Schaltfläche „Add to Reports" (Zu Berichten hinzufügen)
.
3.9.2.4.1 Eigenschafts-Aufnahme-Test
Der Eigenschafts-Aufnahme-Test ähnelt der Steigungsprüfung. Anstatt jedoch Prüflinien zu zeichnen, klickt der
Benutzer einfach über und unter der Kennlinie.
Erstellen von Prüfpunkten
Nach Auswahl des Eigenschafts-Aufnahme-Test wird der Bildschirm „Slope Test" (Steigungsprüfung) geöffnet, der die
grafische Darstellung der Steigungscharakteristik des Relais enthält. Klicken Sie zum Erstellen von Prüfpunkten in das
Merkmalsfenster oberhalb und unterhalb der Steigungscharakteristik. Das folgende Beispiel zeigt sechs Prüfpunkte, drei
oberhalb und drei unterhalb der Steigungslinie.

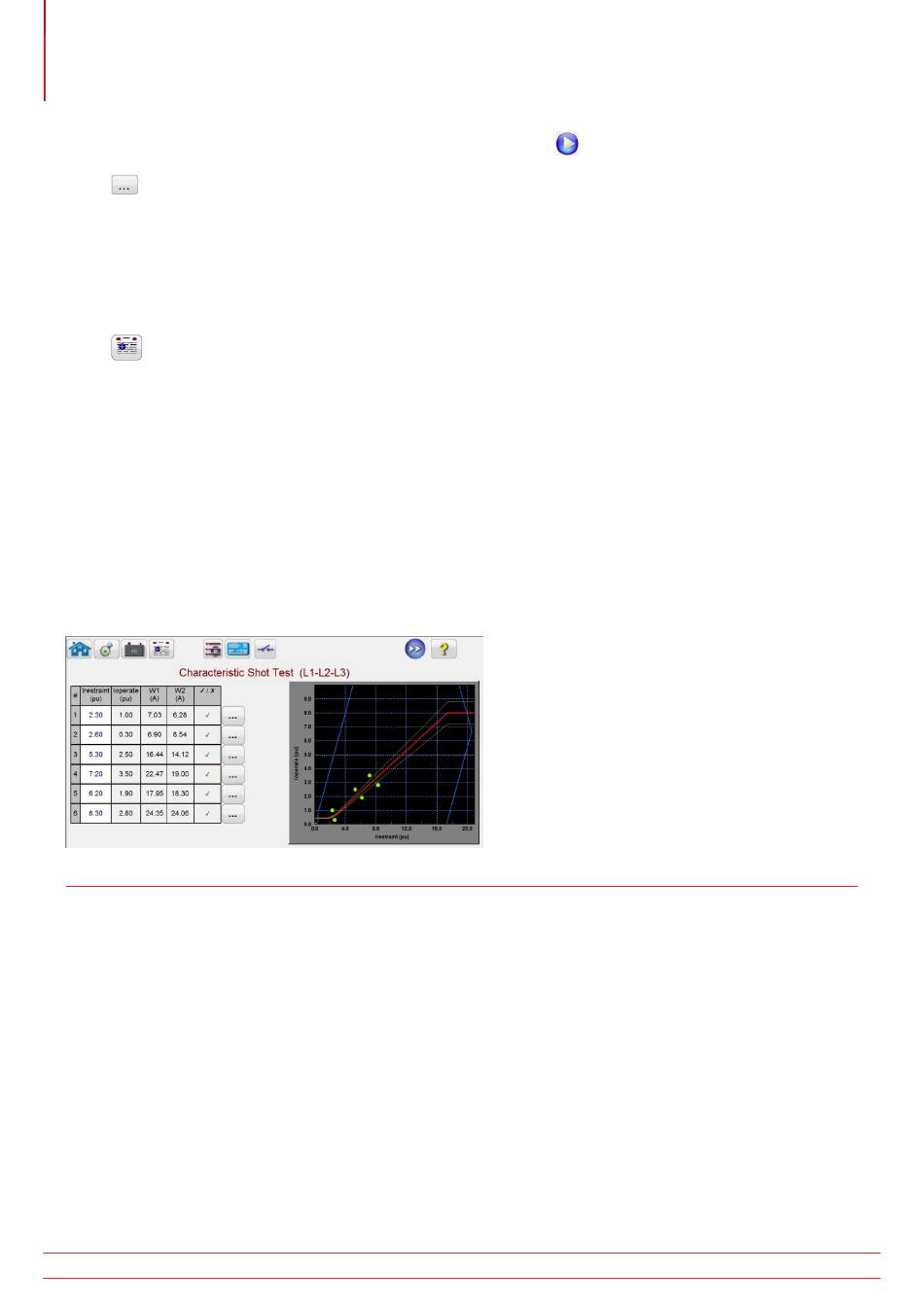

Abbildung 210 Messbildschirm Merkmals-Shot-Test (Steigung)
Führen Sie den Test ähnlich der oben beschriebenen Steigungsprüfung aus.
3.9.2.5 Prüfung der Oberwellensperre
Bei der Prüfung der Oberwellensperre wird der ordnungsgemäße Betrieb des Oberwellen-Stabilisierungselements
geprüft. Der Test basiert auf dem 2..Oberwellengehalt (und/oder dem N -ten Oberwellengehalt) und der
Oberwellentoleranz, die in den Einstellungen eingegeben wurden. Der Benutzer kann auf dem Messbildschirm einzelne
Phasen für den Test sowie einen dreiphasigen Test auswählen, entweder die Primär- oder die Sekundärseite des
Transformators.
Die Prüfung der Oberwellensperre wird durchgeführt, indem ein Grundstrom angelegt wird, der der
Anregungseinstellung entspricht, wodurch das Relais in Betrieb genommen und die Auslösekontakte geschlossen
werden. Der Oberwellengehalt steigt langsam an und erhöht so den Anteil der Oberwellen, bis das Relais wieder in
seine Ausgangslage zurückkehrt. An diesem Punkt wird der Prozentsatz der Oberwelle aufgezeichnet.
Einstellungen, die sich auf die Prüfung der Oberwellensperre auswirken
220
