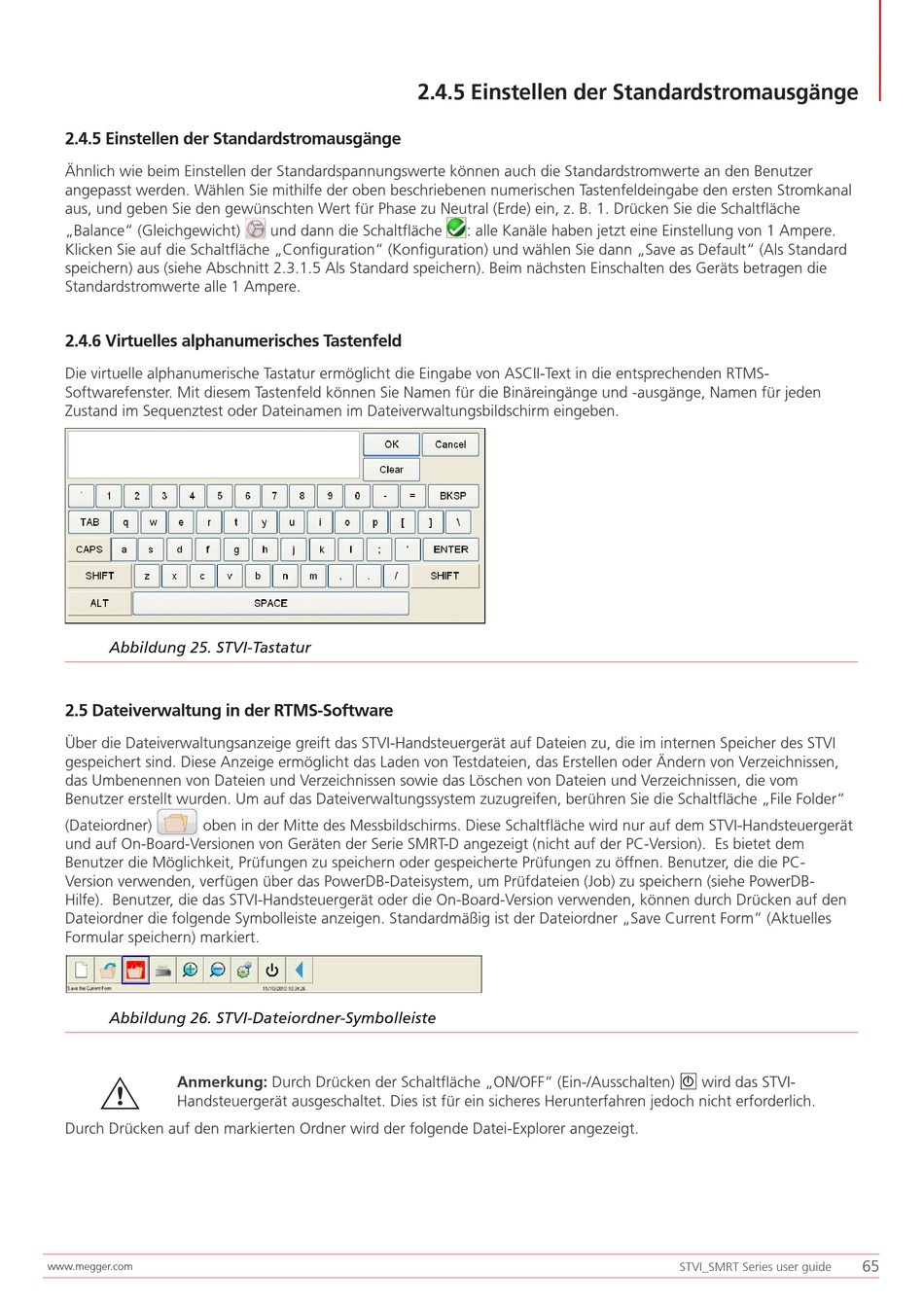

2.4.5 Einstellen der Standardstromausgänge
Ähnlich wie beim Einstellen der Standardspannungswerte können auch die Standardstromwerte an den Benutzer
angepasst werden. Wählen Sie mithilfe der oben beschriebenen numerischen Tastenfeldeingabe den ersten Stromkanal
aus, und geben Sie den gewünschten Wert für Phase zu Neutral (Erde) ein, z. B. 1. Drücken Sie die Schaltfläche
„Balance" (Gleichgewicht)
Klicken Sie auf die Schaltfläche „Configuration" (Konfiguration) und wählen Sie dann „Save as Default" (Als Standard
speichern) aus (siehe Abschnitt 2.3.1.5 Als Standard speichern). Beim nächsten Einschalten des Geräts betragen die
Standardstromwerte alle 1 Ampere.
2.4.6 Virtuelles alphanumerisches Tastenfeld
Die virtuelle alphanumerische Tastatur ermöglicht die Eingabe von ASCII-Text in die entsprechenden RTMS-
Softwarefenster. Mit diesem Tastenfeld können Sie Namen für die Binäreingänge und -ausgänge, Namen für jeden
Zustand im Sequenztest oder Dateinamen im Dateiverwaltungsbildschirm eingeben.
Abbildung 25. STVI-Tastatur
2.5 Dateiverwaltung in der RTMS-Software
Über die Dateiverwaltungsanzeige greift das STVI-Handsteuergerät auf Dateien zu, die im internen Speicher des STVI
gespeichert sind. Diese Anzeige ermöglicht das Laden von Testdateien, das Erstellen oder Ändern von Verzeichnissen,
das Umbenennen von Dateien und Verzeichnissen sowie das Löschen von Dateien und Verzeichnissen, die vom
Benutzer erstellt wurden. Um auf das Dateiverwaltungssystem zuzugreifen, berühren Sie die Schaltfläche „File Folder"
(Dateiordner)
oben in der Mitte des Messbildschirms. Diese Schaltfläche wird nur auf dem STVI-Handsteuergerät
und auf On-Board-Versionen von Geräten der Serie SMRT-D angezeigt (nicht auf der PC-Version). Es bietet dem
Benutzer die Möglichkeit, Prüfungen zu speichern oder gespeicherte Prüfungen zu öffnen. Benutzer, die die PC-
Version verwenden, verfügen über das PowerDB-Dateisystem, um Prüfdateien (Job) zu speichern (siehe PowerDB-
Hilfe). Benutzer, die das STVI-Handsteuergerät oder die On-Board-Version verwenden, können durch Drücken auf den
Dateiordner die folgende Symbolleiste anzeigen. Standardmäßig ist der Dateiordner „Save Current Form" (Aktuelles
Formular speichern) markiert.
Abbildung 26. STVI-Dateiordner-Symbolleiste
G
Anmerkung: Durch Drücken der Schaltfläche „ON/OFF" (Ein-/Ausschalten)
Handsteuergerät ausgeschaltet. Dies ist für ein sicheres Herunterfahren jedoch nicht erforderlich.
Durch Drücken auf den markierten Ordner wird der folgende Datei-Explorer angezeigt.
www.megger.com
2.4.5 Einstellen der Standardstromausgänge
und dann die Schaltfläche
: alle Kanäle haben jetzt eine Einstellung von 1 Ampere.
wird das STVI-
STVI_SMRT Series user guide
65
