4.0 Spannungsquellen

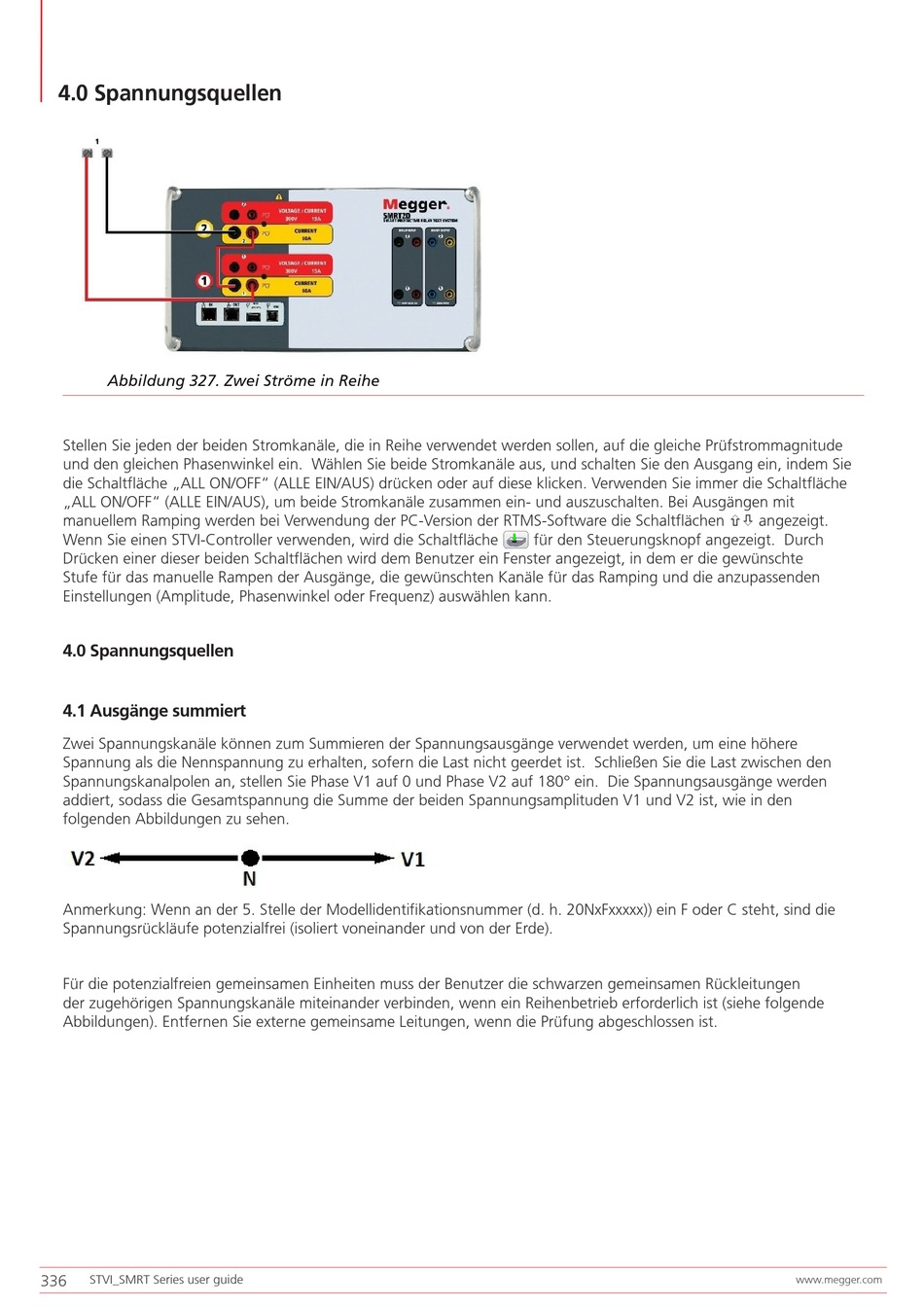

Abbildung 327. Zwei Ströme in Reihe
Stellen Sie jeden der beiden Stromkanäle, die in Reihe verwendet werden sollen, auf die gleiche Prüfstrommagnitude
und den gleichen Phasenwinkel ein. Wählen Sie beide Stromkanäle aus, und schalten Sie den Ausgang ein, indem Sie
die Schaltfläche „ALL ON/OFF" (ALLE EIN/AUS) drücken oder auf diese klicken. Verwenden Sie immer die Schaltfläche
„ALL ON/OFF" (ALLE EIN/AUS), um beide Stromkanäle zusammen ein- und auszuschalten. Bei Ausgängen mit
manuellem Ramping werden bei Verwendung der PC-Version der RTMS-Software die Schaltflächen angezeigt.
Wenn Sie einen STVI-Controller verwenden, wird die Schaltfläche
für den Steuerungsknopf angezeigt. Durch
Drücken einer dieser beiden Schaltflächen wird dem Benutzer ein Fenster angezeigt, in dem er die gewünschte
Stufe für das manuelle Rampen der Ausgänge, die gewünschten Kanäle für das Ramping und die anzupassenden
Einstellungen (Amplitude, Phasenwinkel oder Frequenz) auswählen kann.
4.0 Spannungsquellen
4.1 Ausgänge summiert
Zwei Spannungskanäle können zum Summieren der Spannungsausgänge verwendet werden, um eine höhere
Spannung als die Nennspannung zu erhalten, sofern die Last nicht geerdet ist. Schließen Sie die Last zwischen den
Spannungskanalpolen an, stellen Sie Phase V1 auf 0 und Phase V2 auf 180° ein. Die Spannungsausgänge werden
addiert, sodass die Gesamtspannung die Summe der beiden Spannungsamplituden V1 und V2 ist, wie in den
folgenden Abbildungen zu sehen.
Anmerkung: Wenn an der 5. Stelle der Modellidentifikationsnummer (d. h. 20NxFxxxxx)) ein F oder C steht, sind die
Spannungsrückläufe potenzialfrei (isoliert voneinander und von der Erde).
Für die potenzialfreien gemeinsamen Einheiten muss der Benutzer die schwarzen gemeinsamen Rückleitungen
der zugehörigen Spannungskanäle miteinander verbinden, wenn ein Reihenbetrieb erforderlich ist (siehe folgende
Abbildungen). Entfernen Sie externe gemeinsame Leitungen, wenn die Prüfung abgeschlossen ist.
