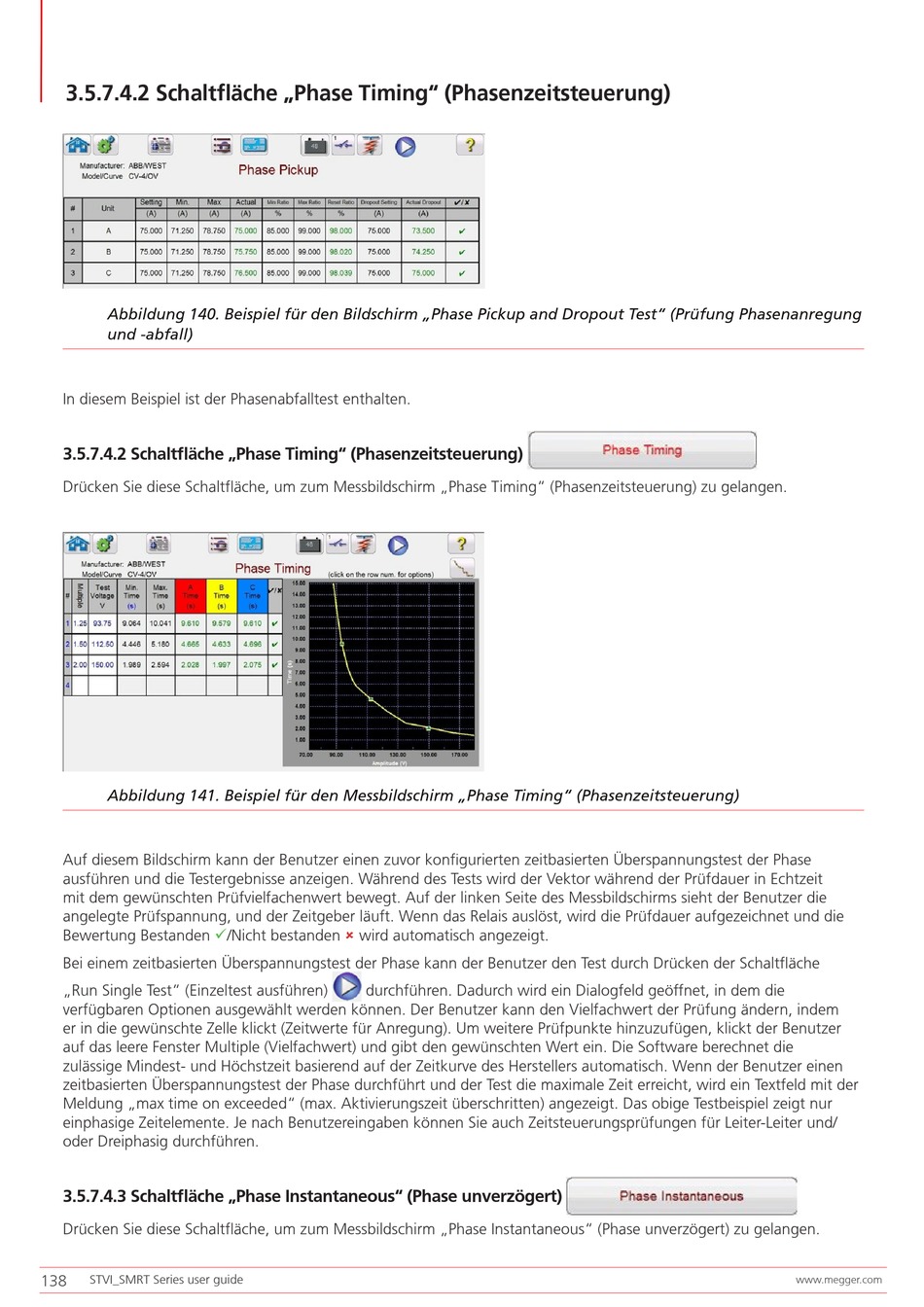

3.5.7.4.2 Schaltfläche „Phase Timing" (Phasenzeitsteuerung)
Abbildung 140. Beispiel für den Bildschirm „Phase Pickup and Dropout Test" (Prüfung Phasenanregung
und -abfall)
In diesem Beispiel ist der Phasenabfalltest enthalten.
3.5.7.4.2 Schaltfläche „Phase Timing" (Phasenzeitsteuerung)
Drücken Sie diese Schaltfläche, um zum Messbildschirm „Phase Timing" (Phasenzeitsteuerung) zu gelangen.
Abbildung 141. Beispiel für den Messbildschirm „Phase Timing" (Phasenzeitsteuerung)
Auf diesem Bildschirm kann der Benutzer einen zuvor konfigurierten zeitbasierten Überspannungstest der Phase
ausführen und die Testergebnisse anzeigen. Während des Tests wird der Vektor während der Prüfdauer in Echtzeit
mit dem gewünschten Prüfvielfachenwert bewegt. Auf der linken Seite des Messbildschirms sieht der Benutzer die
angelegte Prüfspannung, und der Zeitgeber läuft. Wenn das Relais auslöst, wird die Prüfdauer aufgezeichnet und die
Bewertung Bestanden /Nicht bestanden
Bei einem zeitbasierten Überspannungstest der Phase kann der Benutzer den Test durch Drücken der Schaltfläche
„Run Single Test" (Einzeltest ausführen)
verfügbaren Optionen ausgewählt werden können. Der Benutzer kann den Vielfachwert der Prüfung ändern, indem
er in die gewünschte Zelle klickt (Zeitwerte für Anregung). Um weitere Prüfpunkte hinzuzufügen, klickt der Benutzer
auf das leere Fenster Multiple (Vielfachwert) und gibt den gewünschten Wert ein. Die Software berechnet die
zulässige Mindest- und Höchstzeit basierend auf der Zeitkurve des Herstellers automatisch. Wenn der Benutzer einen
zeitbasierten Überspannungstest der Phase durchführt und der Test die maximale Zeit erreicht, wird ein Textfeld mit der
Meldung „max time on exceeded" (max. Aktivierungszeit überschritten) angezeigt. Das obige Testbeispiel zeigt nur
einphasige Zeitelemente. Je nach Benutzereingaben können Sie auch Zeitsteuerungsprüfungen für Leiter-Leiter und/
oder Dreiphasig durchführen.
3.5.7.4.3 Schaltfläche „Phase Instantaneous" (Phase unverzögert)
Drücken Sie diese Schaltfläche, um zum Messbildschirm „Phase Instantaneous" (Phase unverzögert) zu gelangen.
138
STVI_SMRT Series user guide
 wird automatisch angezeigt.
durchführen. Dadurch wird ein Dialogfeld geöffnet, in dem die
