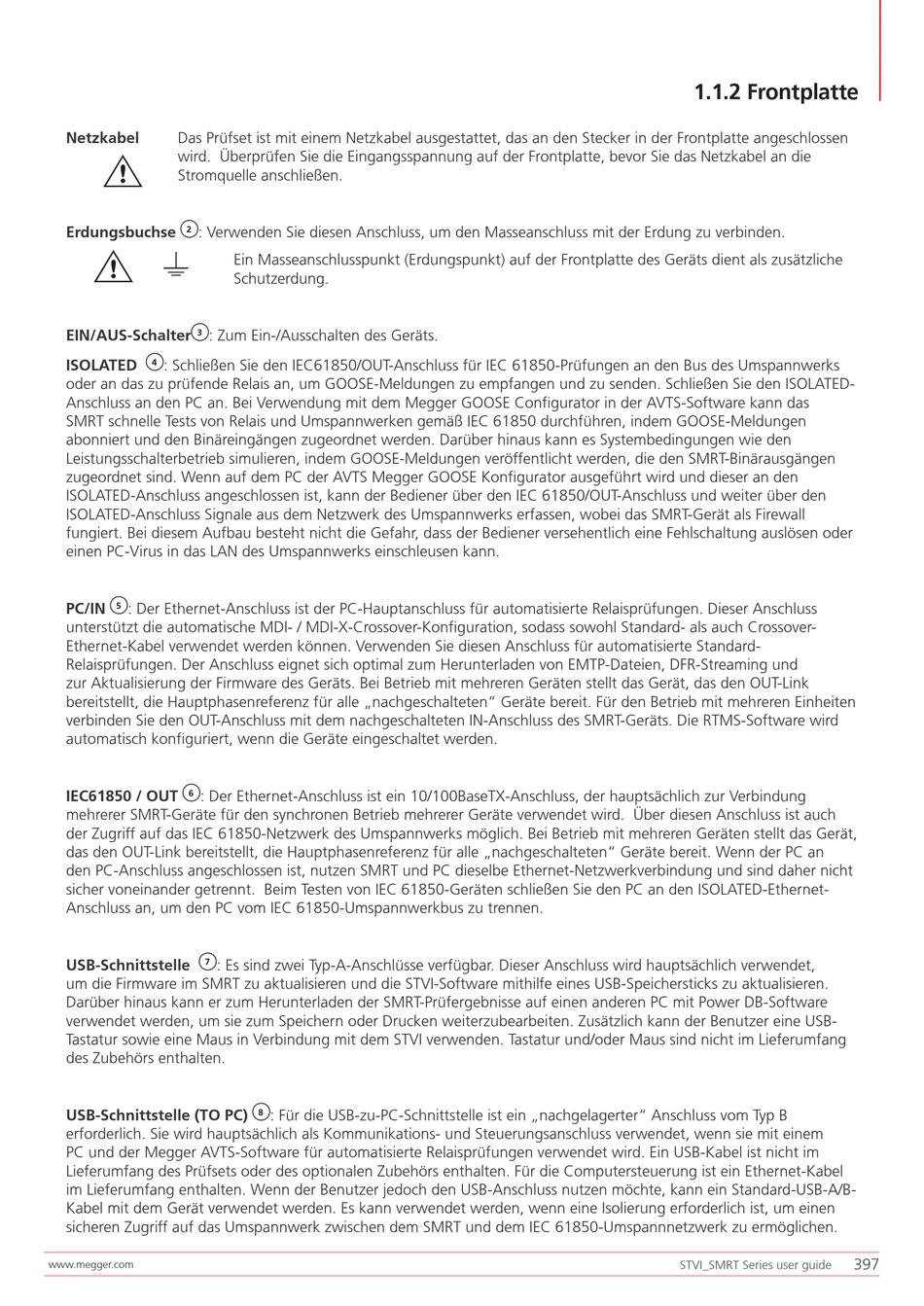

Netzkabel Das Prüfset ist mit einem Netzkabel ausgestattet, das an den Stecker in der Frontplatte angeschlossen
G
wird. Überprüfen Sie die Eingangsspannung auf der Frontplatte, bevor Sie das Netzkabel an die
Stromquelle anschließen.
Erdungsbuchse : Verwenden Sie diesen Anschluss, um den Masseanschluss mit der Erdung zu verbinden.
2
G
g
EIN/AUS-Schalter : Zum Ein-/Ausschalten des Geräts.
3
ISOLATED : Schließen Sie den IEC61850/OUT-Anschluss für IEC 61850-Prüfungen an den Bus des Umspannwerks
4
oder an das zu prüfende Relais an, um GOOSE-Meldungen zu empfangen und zu senden. Schließen Sie den ISOLATED-
Anschluss an den PC an. Bei Verwendung mit dem Megger GOOSE Configurator in der AVTS-Software kann das
SMRT schnelle Tests von Relais und Umspannwerken gemäß IEC 61850 durchführen, indem GOOSE-Meldungen
abonniert und den Binäreingängen zugeordnet werden. Darüber hinaus kann es Systembedingungen wie den
Leistungsschalterbetrieb simulieren, indem GOOSE-Meldungen veröffentlicht werden, die den SMRT-Binärausgängen
zugeordnet sind. Wenn auf dem PC der AVTS Megger GOOSE Konfigurator ausgeführt wird und dieser an den
ISOLATED-Anschluss angeschlossen ist, kann der Bediener über den IEC 61850/OUT-Anschluss und weiter über den
ISOLATED-Anschluss Signale aus dem Netzwerk des Umspannwerks erfassen, wobei das SMRT-Gerät als Firewall
fungiert. Bei diesem Aufbau besteht nicht die Gefahr, dass der Bediener versehentlich eine Fehlschaltung auslösen oder
einen PC-Virus in das LAN des Umspannwerks einschleusen kann.
PC/IN : Der Ethernet-Anschluss ist der PC-Hauptanschluss für automatisierte Relaisprüfungen. Dieser Anschluss
5
unterstützt die automatische MDI- / MDI-X-Crossover-Konfiguration, sodass sowohl Standard- als auch Crossover-
Ethernet-Kabel verwendet werden können. Verwenden Sie diesen Anschluss für automatisierte Standard-
Relaisprüfungen. Der Anschluss eignet sich optimal zum Herunterladen von EMTP-Dateien, DFR-Streaming und
zur Aktualisierung der Firmware des Geräts. Bei Betrieb mit mehreren Geräten stellt das Gerät, das den OUT-Link
bereitstellt, die Hauptphasenreferenz für alle „nachgeschalteten" Geräte bereit. Für den Betrieb mit mehreren Einheiten
verbinden Sie den OUT-Anschluss mit dem nachgeschalteten IN-Anschluss des SMRT-Geräts. Die RTMS-Software wird
automatisch konfiguriert, wenn die Geräte eingeschaltet werden.
IEC61850 / OUT : Der Ethernet-Anschluss ist ein 10/100BaseTX-Anschluss, der hauptsächlich zur Verbindung
6
mehrerer SMRT-Geräte für den synchronen Betrieb mehrerer Geräte verwendet wird. Über diesen Anschluss ist auch
der Zugriff auf das IEC 61850-Netzwerk des Umspannwerks möglich. Bei Betrieb mit mehreren Geräten stellt das Gerät,
das den OUT-Link bereitstellt, die Hauptphasenreferenz für alle „nachgeschalteten" Geräte bereit. Wenn der PC an
den PC-Anschluss angeschlossen ist, nutzen SMRT und PC dieselbe Ethernet-Netzwerkverbindung und sind daher nicht
sicher voneinander getrennt. Beim Testen von IEC 61850-Geräten schließen Sie den PC an den ISOLATED-Ethernet-
Anschluss an, um den PC vom IEC 61850-Umspannwerkbus zu trennen.
USB-Schnittstelle 7 : Es sind zwei Typ-A-Anschlüsse verfügbar. Dieser Anschluss wird hauptsächlich verwendet,
um die Firmware im SMRT zu aktualisieren und die STVI-Software mithilfe eines USB-Speichersticks zu aktualisieren.
Darüber hinaus kann er zum Herunterladen der SMRT-Prüfergebnisse auf einen anderen PC mit Power DB-Software
verwendet werden, um sie zum Speichern oder Drucken weiterzubearbeiten. Zusätzlich kann der Benutzer eine USB-
Tastatur sowie eine Maus in Verbindung mit dem STVI verwenden. Tastatur und/oder Maus sind nicht im Lieferumfang
des Zubehörs enthalten.
USB-Schnittstelle (TO PC)
erforderlich. Sie wird hauptsächlich als Kommunikations- und Steuerungsanschluss verwendet, wenn sie mit einem
PC und der Megger AVTS-Software für automatisierte Relaisprüfungen verwendet wird. Ein USB-Kabel ist nicht im
Lieferumfang des Prüfsets oder des optionalen Zubehörs enthalten. Für die Computersteuerung ist ein Ethernet-Kabel
im Lieferumfang enthalten. Wenn der Benutzer jedoch den USB-Anschluss nutzen möchte, kann ein Standard-USB-A/B-
Kabel mit dem Gerät verwendet werden. Es kann verwendet werden, wenn eine Isolierung erforderlich ist, um einen
sicheren Zugriff auf das Umspannwerk zwischen dem SMRT und dem IEC 61850-Umspannnetzwerk zu ermöglichen.
www.megger.com
Ein Masseanschlusspunkt (Erdungspunkt) auf der Frontplatte des Geräts dient als zusätzliche
Schutzerdung.
: Für die USB-zu-PC-Schnittstelle ist ein „nachgelagerter" Anschluss vom Typ B
8
1.1.2 Frontplatte
