G

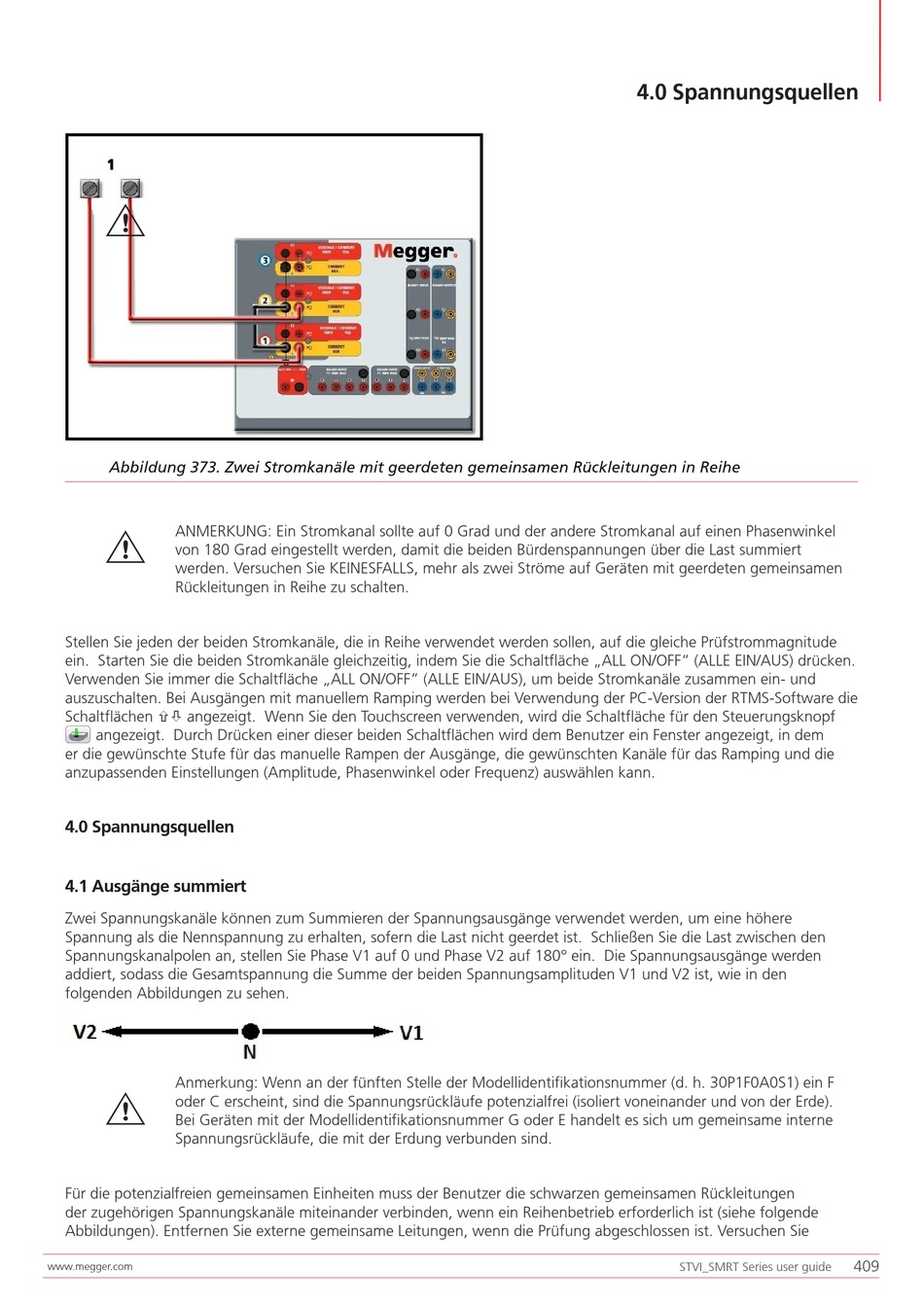

Abbildung 373. Zwei Stromkanäle mit geerdeten gemeinsamen Rückleitungen in Reihe
G ANMERKUNG: Ein Stromkanal sollte auf 0 Grad und der andere Stromkanal auf einen Phasenwinkel
von 180 Grad eingestellt werden, damit die beiden Bürdenspannungen über die Last summiert
werden. Versuchen Sie KEINESFALLS, mehr als zwei Ströme auf Geräten mit geerdeten gemeinsamen
Rückleitungen in Reihe zu schalten.
Stellen Sie jeden der beiden Stromkanäle, die in Reihe verwendet werden sollen, auf die gleiche Prüfstrommagnitude
ein. Starten Sie die beiden Stromkanäle gleichzeitig, indem Sie die Schaltfläche „ALL ON/OFF" (ALLE EIN/AUS) drücken.
Verwenden Sie immer die Schaltfläche „ALL ON/OFF" (ALLE EIN/AUS), um beide Stromkanäle zusammen ein- und
auszuschalten. Bei Ausgängen mit manuellem Ramping werden bei Verwendung der PC-Version der RTMS-Software die
Schaltflächen  angezeigt. Wenn Sie den Touchscreen verwenden, wird die Schaltfläche für den Steuerungsknopf
angezeigt. Durch Drücken einer dieser beiden Schaltflächen wird dem Benutzer ein Fenster angezeigt, in dem
er die gewünschte Stufe für das manuelle Rampen der Ausgänge, die gewünschten Kanäle für das Ramping und die
anzupassenden Einstellungen (Amplitude, Phasenwinkel oder Frequenz) auswählen kann.
4.0 Spannungsquellen
4.1 Ausgänge summiert
Zwei Spannungskanäle können zum Summieren der Spannungsausgänge verwendet werden, um eine höhere
Spannung als die Nennspannung zu erhalten, sofern die Last nicht geerdet ist. Schließen Sie die Last zwischen den
Spannungskanalpolen an, stellen Sie Phase V1 auf 0 und Phase V2 auf 180° ein. Die Spannungsausgänge werden
addiert, sodass die Gesamtspannung die Summe der beiden Spannungsamplituden V1 und V2 ist, wie in den
folgenden Abbildungen zu sehen.
Anmerkung: Wenn an der fünften Stelle der Modellidentifikationsnummer (d. h. 30P1F0A0S1) ein F
G
oder C erscheint, sind die Spannungsrückläufe potenzialfrei (isoliert voneinander und von der Erde).
Bei Geräten mit der Modellidentifikationsnummer G oder E handelt es sich um gemeinsame interne
Spannungsrückläufe, die mit der Erdung verbunden sind.
Für die potenzialfreien gemeinsamen Einheiten muss der Benutzer die schwarzen gemeinsamen Rückleitungen
der zugehörigen Spannungskanäle miteinander verbinden, wenn ein Reihenbetrieb erforderlich ist (siehe folgende
Abbildungen). Entfernen Sie externe gemeinsame Leitungen, wenn die Prüfung abgeschlossen ist. Versuchen Sie
