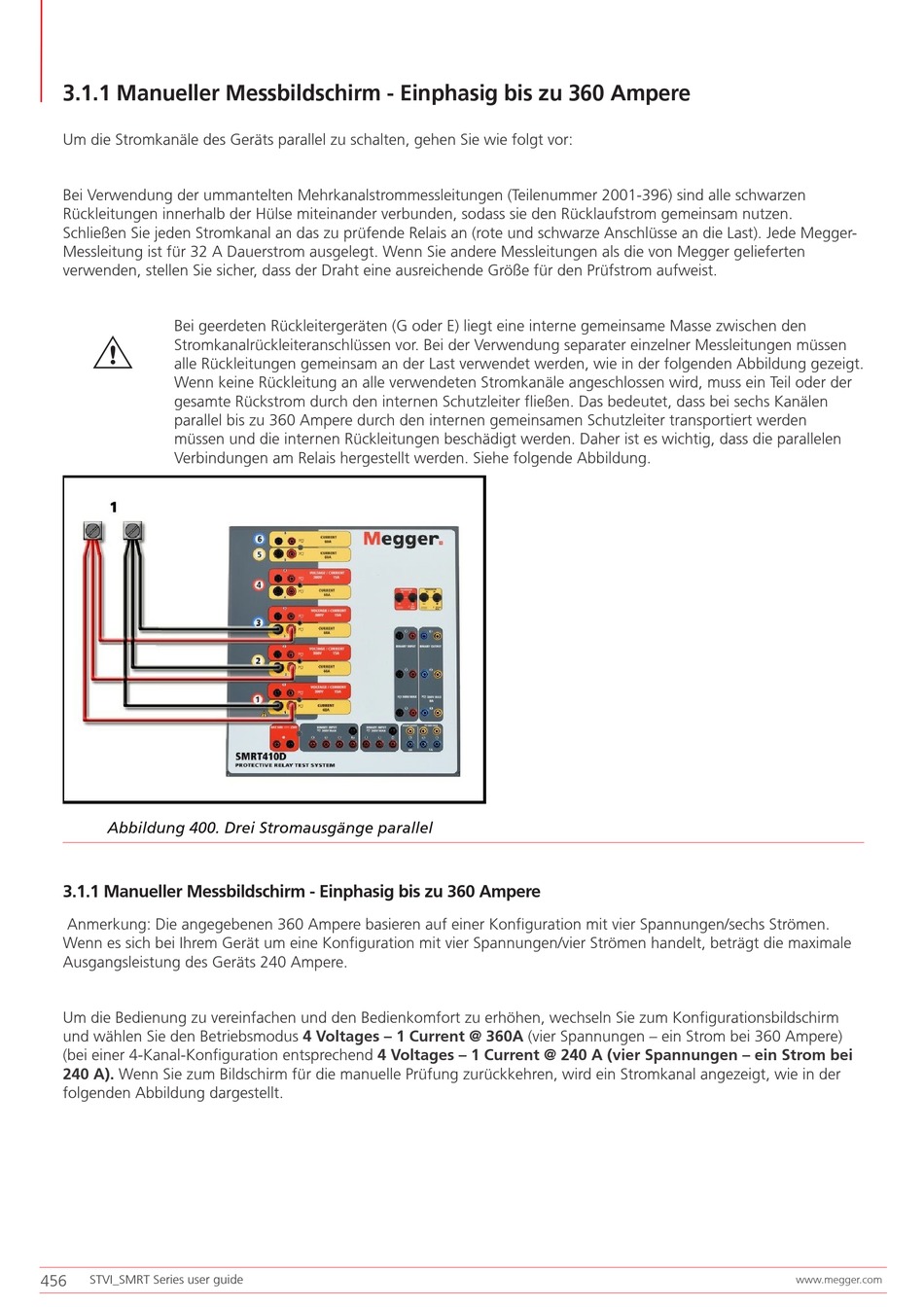

3.1.1 Manueller Messbildschirm - Einphasig bis zu 360 Ampere
Um die Stromkanäle des Geräts parallel zu schalten, gehen Sie wie folgt vor:
Bei Verwendung der ummantelten Mehrkanalstrommessleitungen (Teilenummer 2001-396) sind alle schwarzen
Rückleitungen innerhalb der Hülse miteinander verbunden, sodass sie den Rücklaufstrom gemeinsam nutzen.
Schließen Sie jeden Stromkanal an das zu prüfende Relais an (rote und schwarze Anschlüsse an die Last). Jede Megger-
Messleitung ist für 32 A Dauerstrom ausgelegt. Wenn Sie andere Messleitungen als die von Megger gelieferten
verwenden, stellen Sie sicher, dass der Draht eine ausreichende Größe für den Prüfstrom aufweist.
Bei geerdeten Rückleitergeräten (G oder E) liegt eine interne gemeinsame Masse zwischen den
G
Stromkanalrückleiteranschlüssen vor. Bei der Verwendung separater einzelner Messleitungen müssen
alle Rückleitungen gemeinsam an der Last verwendet werden, wie in der folgenden Abbildung gezeigt.
Wenn keine Rückleitung an alle verwendeten Stromkanäle angeschlossen wird, muss ein Teil oder der
gesamte Rückstrom durch den internen Schutzleiter fließen. Das bedeutet, dass bei sechs Kanälen
parallel bis zu 360 Ampere durch den internen gemeinsamen Schutzleiter transportiert werden
müssen und die internen Rückleitungen beschädigt werden. Daher ist es wichtig, dass die parallelen
Verbindungen am Relais hergestellt werden. Siehe folgende Abbildung.
Abbildung 400. Drei Stromausgänge parallel
3.1.1 Manueller Messbildschirm - Einphasig bis zu 360 Ampere
Anmerkung: Die angegebenen 360 Ampere basieren auf einer Konfiguration mit vier Spannungen/sechs Strömen.
Wenn es sich bei Ihrem Gerät um eine Konfiguration mit vier Spannungen/vier Strömen handelt, beträgt die maximale
Ausgangsleistung des Geräts 240 Ampere.
Um die Bedienung zu vereinfachen und den Bedienkomfort zu erhöhen, wechseln Sie zum Konfigurationsbildschirm
und wählen Sie den Betriebsmodus 4 Voltages – 1 Current @ 360A (vier Spannungen – ein Strom bei 360 Ampere)
(bei einer 4-Kanal-Konfiguration entsprechend 4 Voltages – 1 Current @ 240 A (vier Spannungen – ein Strom bei
240 A). Wenn Sie zum Bildschirm für die manuelle Prüfung zurückkehren, wird ein Stromkanal angezeigt, wie in der
folgenden Abbildung dargestellt.
456
STVI_SMRT Series user guide
www.megger.com
