Megger SMRT2 Benutzerhandbuch Seite 112

3.5.3 Schaltfläche „Simple Ramp Test" (Einfache Rampenprüfung)
Auf der Symbolleiste befinden sich drei zusätzliche Schaltflächen. Mit der Schaltfläche Report all (Alle melden) werden
alle Rampen in den Bericht aufgenommen. Wenn diese Option nicht aktiviert ist, wird nur der letzte Anregungs- oder
Abfallwert aufgezeichnet. Über die Schaltfläche „Binary Input (Binäreingang)
geöffnet; eine Beschreibung der Einstellungen finden Sie unter 3.1.12 Dialogschaltfläche „Binary Input" (Binäreingang).
Mit der Schaltfläche „Show / Edit Pretest Notes" (Anmerkungen vor der Prüfung anzeigen/bearbeiten)
Anmerkungen zur Prüfung anzeigen oder bearbeiten.
Unter Channel To Ramp (Zu rampender Kanal) kann der Benutzer den zu aktivierenden Kanal auswählen. Der
Bildschirm ist standardmäßig auf die Rampenfunktion „Current Amplitude" (Stromamplitude) eingestellt. Durch
Drücken dieser Schaltfläche stehen dem Benutzer acht verschiedene Optionen zur Verfügung.

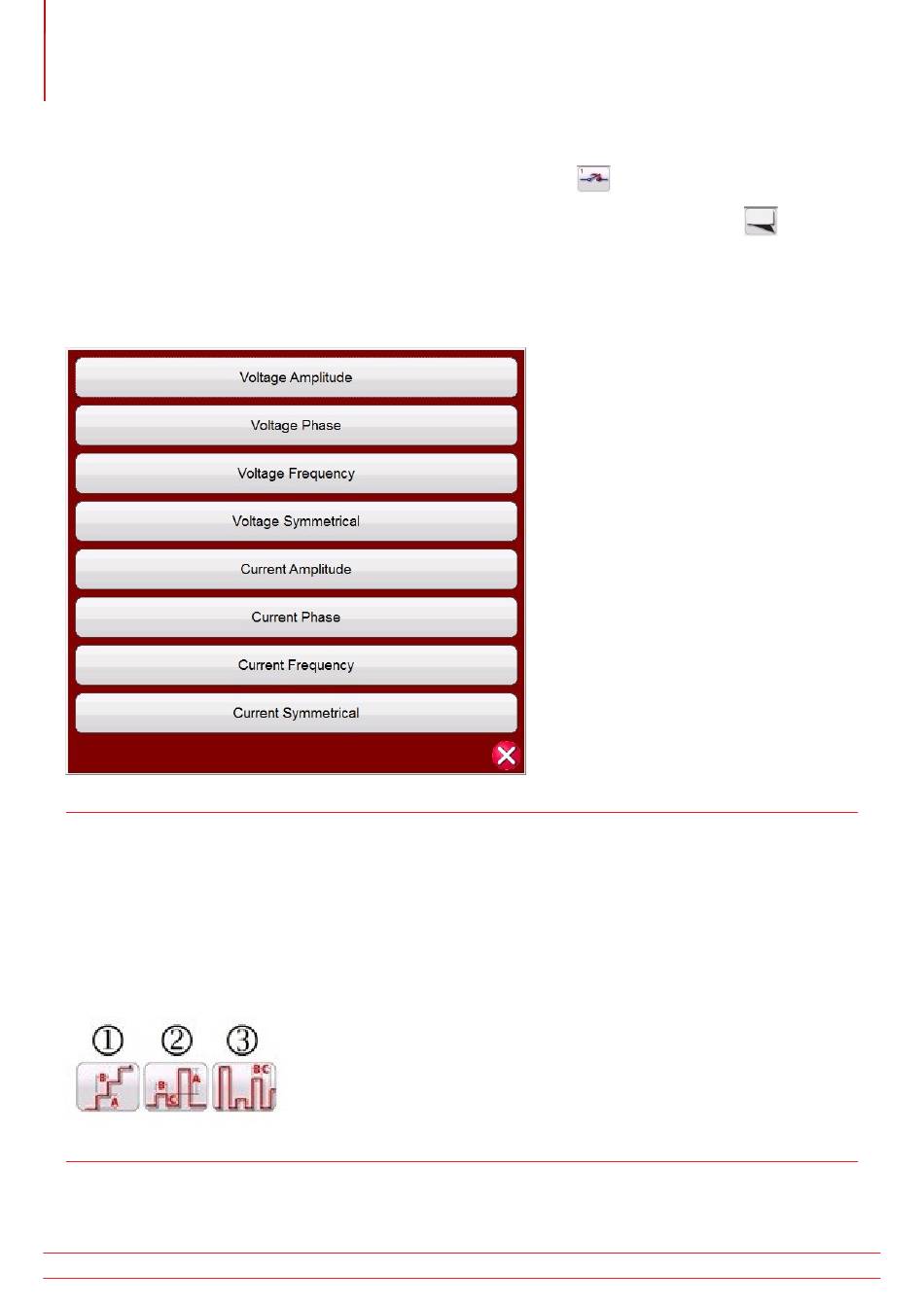

Abbildung 91. Auswahlbildschirm für zu wählende Rampenwerte
Der Benutzer kann die Werte für Spannung oder Strom, Amplitude, Phase, Frequenz oder Symmetrie auswählen.
Über die Kanalauswahl direkt unter der Schaltfläche „Channel To Ramp" (Zu rampender Kanal) kann der Benutzer
auswählen, für welche Kanäle ein Ramping ausgeführt werden soll.
Nachdem ein Wert für die Rampe ausgewählt wurde, muss der Benutzer den Rampentyp auswählen (es stehen drei zur
Auswahl).
Abbildung 92: Optionen für einfache Rampe
112
STVI_SMRT Series user guide
wird das entsprechende Dialogfeld
können Sie
