Megger SMRT2 Benutzerhandbuch Seite 385

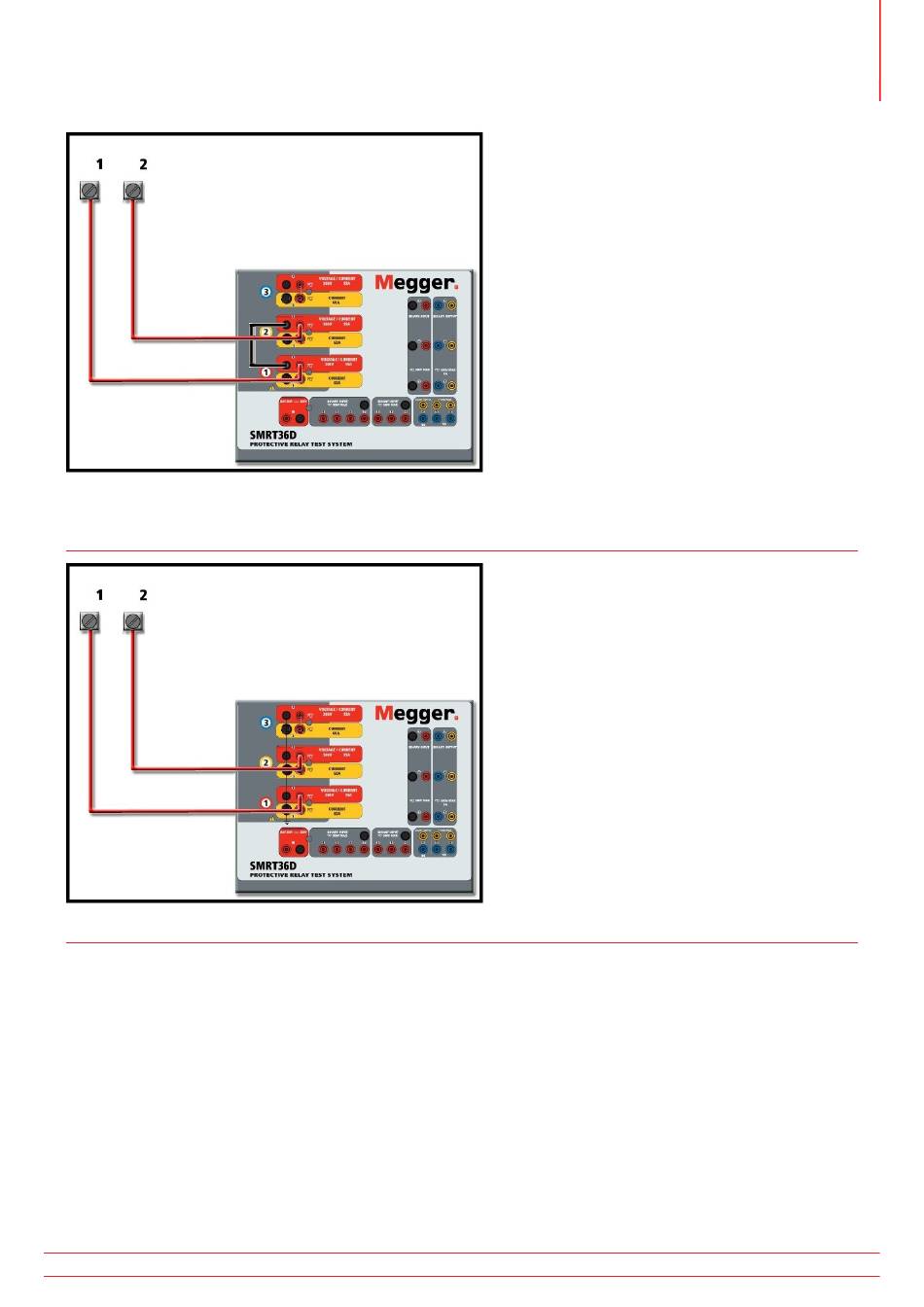

Abbildung 358. Spannungskanäle der potenzialfreien nicht geerdeten gemeinsamen Rückleitungen in
Reihe
Abbildung 359. Spannungskanäle mit geerdeten gemeinsamen Rückleitungen in Reihe
4.2 3Ø, 3-Leiter, offene Dreieck- und T-Schaltung
Ausführliche Beschreibungen und Verwendungshinweise für offene Dreieck- und T-Schaltungen finden Sie in Abschnitt
3.4.2 der RTMS-Software.
4.2.1 Symmetrische offene Dreieckschaltung
Die offene Dreieckschaltung ist einfach in der Anwendung, wenn eine symmetrische dreiphasige Quelle erforderlich ist,
da die Amplituden- und Phasenbeziehung direkt eingestellt werden kann. Es sind keine Berechnungen erforderlich.
Bei Verwendung der offenen Dreieckskonfiguration wird empfohlen, Spannungskanal 1, als V1 bezeichnet, und
Spannungskanal 2, als V2 bezeichnet, zu verwenden, während der COMMON-Anschlusspol als Vg bezeichnet wird.
Mit dieser Anordnung können Größe und Phasenwinkel des Potenzials einfach berechnet und eingestellt werden. Für
die symmetrische Dreiphasenbedingung sind V1g und V2g gleich groß und durch einen Winkel von 60o getrennt. Dies
