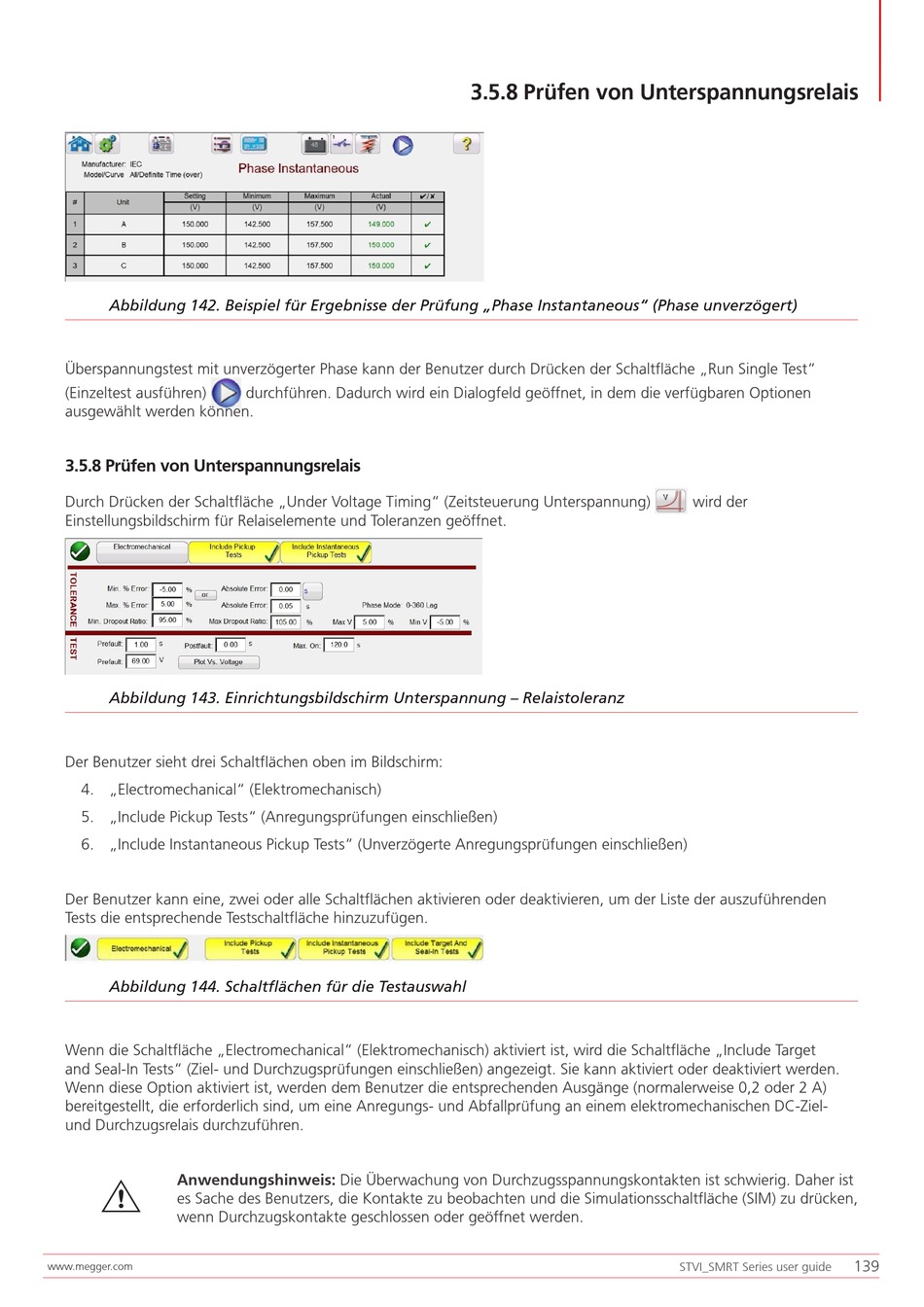

Abbildung 142. Beispiel für Ergebnisse der Prüfung „Phase Instantaneous" (Phase unverzögert)
Überspannungstest mit unverzögerter Phase kann der Benutzer durch Drücken der Schaltfläche „Run Single Test"
(Einzeltest ausführen)
ausgewählt werden können.
3.5.8 Prüfen von Unterspannungsrelais
Durch Drücken der Schaltfläche „Under Voltage Timing" (Zeitsteuerung Unterspannung)
Einstellungsbildschirm für Relaiselemente und Toleranzen geöffnet.
Abbildung 143. Einrichtungsbildschirm Unterspannung – Relaistoleranz
Der Benutzer sieht drei Schaltflächen oben im Bildschirm:
4. „Electromechanical" (Elektromechanisch)
5. „Include Pickup Tests" (Anregungsprüfungen einschließen)
6. „Include Instantaneous Pickup Tests" (Unverzögerte Anregungsprüfungen einschließen)
Der Benutzer kann eine, zwei oder alle Schaltflächen aktivieren oder deaktivieren, um der Liste der auszuführenden
Tests die entsprechende Testschaltfläche hinzuzufügen.
Abbildung 144. Schaltflächen für die Testauswahl
Wenn die Schaltfläche „Electromechanical" (Elektromechanisch) aktiviert ist, wird die Schaltfläche „Include Target
and Seal-In Tests" (Ziel- und Durchzugsprüfungen einschließen) angezeigt. Sie kann aktiviert oder deaktiviert werden.
Wenn diese Option aktiviert ist, werden dem Benutzer die entsprechenden Ausgänge (normalerweise 0,2 oder 2 A)
bereitgestellt, die erforderlich sind, um eine Anregungs- und Abfallprüfung an einem elektromechanischen DC-Ziel-
und Durchzugsrelais durchzuführen.
G Anwendungshinweis: Die Überwachung von Durchzugsspannungskontakten ist schwierig. Daher ist
es Sache des Benutzers, die Kontakte zu beobachten und die Simulationsschaltfläche (SIM) zu drücken,
wenn Durchzugskontakte geschlossen oder geöffnet werden.
www.megger.com
durchführen. Dadurch wird ein Dialogfeld geöffnet, in dem die verfügbaren Optionen
3.5.8 Prüfen von Unterspannungsrelais
wird der
139
