1.4 Binäreingang und -ausgang
1.4 Binäreingang und -ausgang

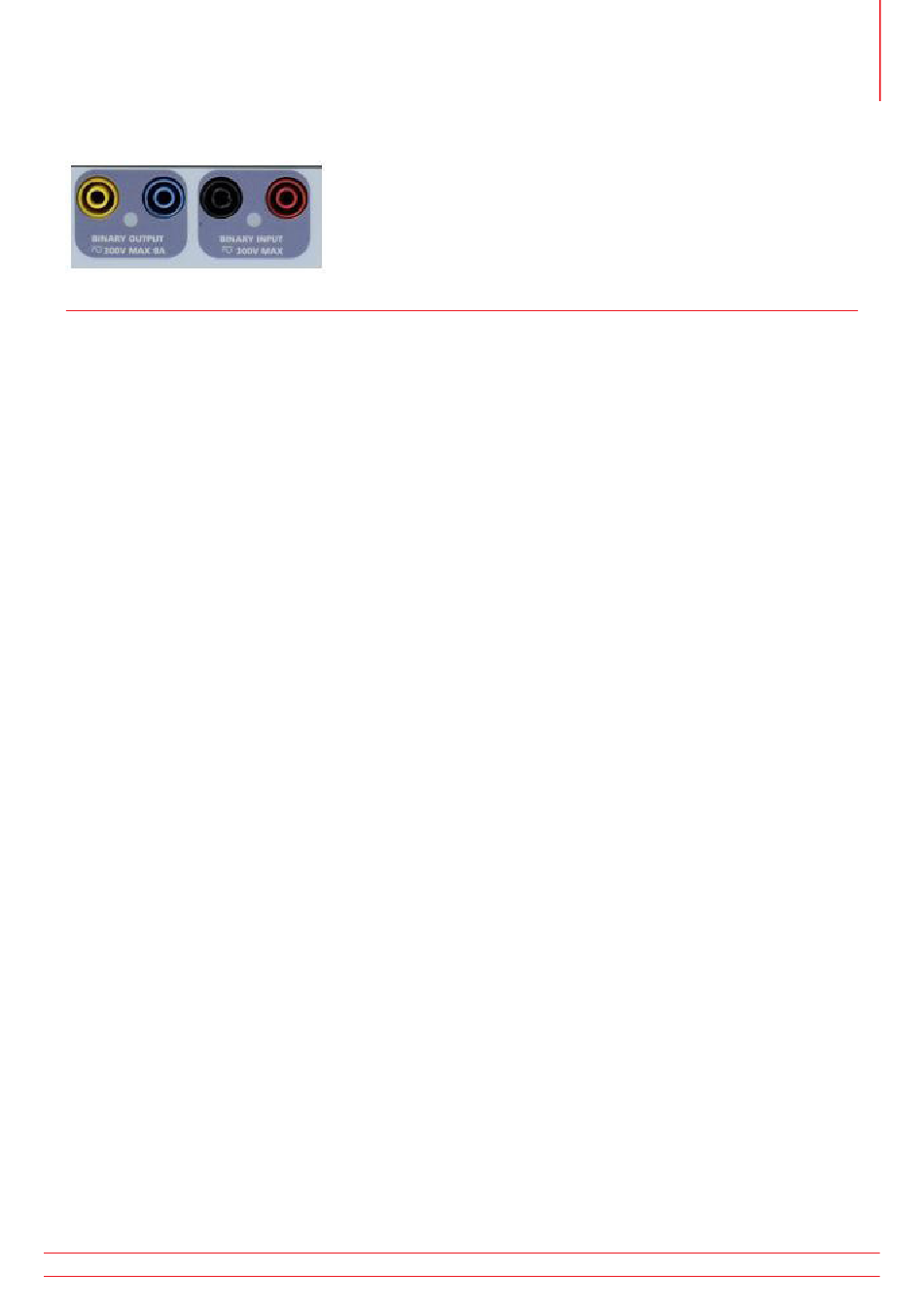

Abbildung 296. SMRT1 Binäreingang und -ausgang
Binäreingang und -ausgang des SMRT1 sind deutlich gekennzeichnet und logisch gruppiert. Der Binäreingang dient
zur Überwachung von Relais-Auslöserkontakten zur Durchführung von Anregungs- und Abfallprüfungen sowie zur
Durchführung von Zeitmessungen. Der Binärausgang dient zur Simulation von Schließer-/Öffnerkontakten zum Testen
von Unterbrecher-Ausfallschemata oder ähnlichen Vorgängen im Energieversorgungsnetz. Darüber hinaus können die
Ein- und Ausgänge auch zum Schalten von AC/DC-Spannungen und -Strömen verwendet werden.
1.4.1 Binäreingang
Der Binäreingang wurde speziell für die Messung des Hochgeschwindigkeitsbetriebs elektromechanischer,
elektronischer und mikroprozessorbasierter Schutzrelais entwickelt. Der Binäreingang ist standardmäßig auf
Überwachungsmodus, Kontaktzustandsänderung, Sperre AUS eingestellt. Wenn Sie die STVI- oder RTMS-Software
verwenden, um einen Binäreingang von der Kontaktzustandsänderung in „Spannung angewendet/entfernt" zu
ändern, klicken Sie auf das Fenster „Input Type" (Eingangstyp) oder berühren Sie es. Daraufhin wird eine Sinuskurve
mit Kontaktschaltfläche angezeigt. Der Eingang ist jetzt auf Spannungserfassung eingestellt. Um den Binäreingang
vom Überwachungsmodus in den Zeitgebermodus zu ändern, klicken oder berühren Sie die Schaltfläche „Use as
Monitor" (Zur Überwachung verwenden). Das Anzeigefenster ändert sich in „Use as Trip" (Als Auslöser verwenden),
gesperrt, d. h. der Binäreingang ist jetzt so eingestellt, dass der Zeitgeber beim Erkennen des ersten Kontaktschließens
angehalten wird (wenn der Eingangstyp auf Kontakt eingestellt ist) oder beim Messen von Spannung, wenn der
Eingangstyp auf Spannungsmessung eingestellt ist.
1.4.1.1 Start, Stopp und Überwachung von Torschaltungen
Im SMRT1 ermöglicht die unabhängige, programmierbare Torschaltung die einfache Auswahl des gewünschten Modus
für den Zeitsteuerungs- oder Kontaktüberwachungsbetrieb.
Zur Überwachung des Betriebs der Kontakte oder der SCR-Auslösung im zu prüfenden Gerät ist eine Leuchte für die
Torschaltung vorhanden. Die Torschaltung ist für die Spannungsmessung isoliert und kann elektronische Logiksignale
überwachen. Die Leuchte leuchtet auf, wenn die Kontakte geschlossen werden oder Spannung an die Torschaltung
angelegt wird.
1.4.1.1.1 Potenzialfreie Kontakte geöffnet
Der Zeitgeber stoppt oder eine Durchgangsanzeige erlischt beim Öffnen von normalerweise geschlossenen Kontakten
oder wenn die Leitung durch ein Halbleitergerät, z. B. einen Triac oder einen Transistor, unterbrochen wird.
1.4.1.1.2 Potenzialfreie Kontakte schließen
Der Zeitgeber stoppt oder eine Durchgangsanzeige leuchtet beim Schließen von normalerweise geöffneten Kontakten
oder wenn die Leitung durch ein Halbleitergerät, z. B. einen Triac oder einen Transistor, erfolgt.
