1.0 Betrieb

Das Gerät ist „modular" konzipiert. Alle Ein- und Ausgänge sind deutlich gekennzeichnet und logisch gruppiert.
Ein Nachlesen in der Betriebsanleitung sollte daher nicht erforderlich sein, sobald der Bediener mit dem Prüfsystem
vertraut ist. Die Oberseite des Geräts ist von Gerät zu Gerät unterschiedlich, da in jedem Gerät bis zu vier optionale
Spannungs-/Stromgeneratormodule (VIGEN) oder optionale Messwandler-Eingangsanschlüsse montiert sein können.
1.1 Allgemeine Beschreibung

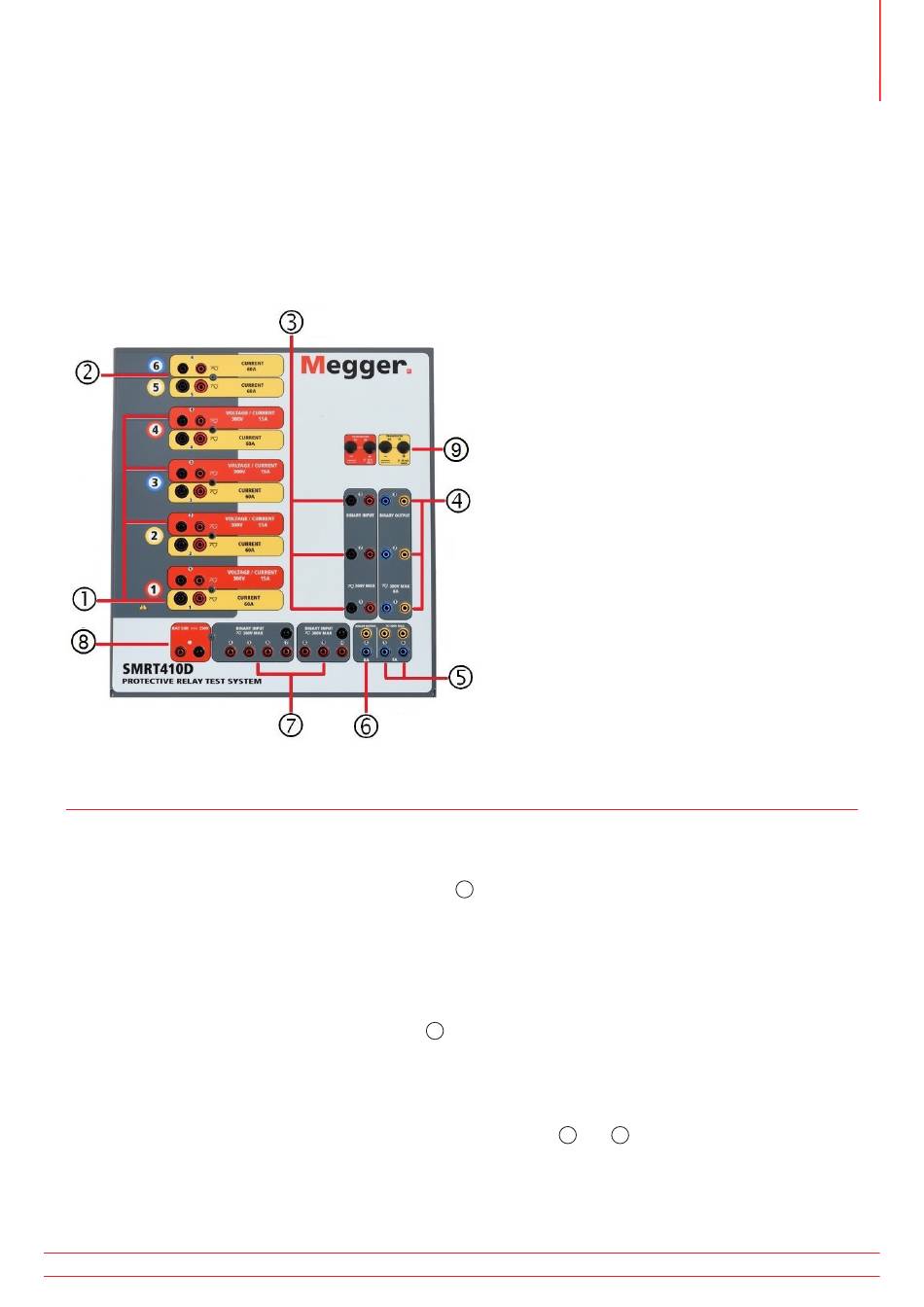

Abbildung 393. Oberseite SMRT410D (abgebildet mit Optionen potenzialfreie Rückführungen und
DIGEN)
1.1.1 Oberseite
1. Spannung/Stromgeneratormodul (oder VIGEN)
Die Steckplätze sind von unten nach oben von 1 bis 4 durchnummeriert, wobei die oberste VIGEN Nummer
4 aufweist. Die vier Spannungen und Ströme werden durch die rote und gelbe Umrandung der einzelnen
Ausgangskanäle angegeben. Die Spannungskanäle der Phasen A, B, C und D (V1, V2, V3 und V4) sind durch
die rote Farbe gekennzeichnet. Die Stromkanäle der Phasen A, B, C und D (I1, I2, I3 und I4) sind durch die gelbe
Farbe gekennzeichnet. Wenn die Spannungsgeneratoren in Stromgeneratoren umgewandelt werden, ändert sie
sich auf der STVI-Anzeige wie folgt: V1 = I5, V2 = I6, V3 = I7 und V4 = I8.
2. Strom/Stromgeneratormodul (oder DIGEN)
SMRT410D mit DIGEN-Option sind die Steckplätze von unten nach oben von 1 bis 4 durchnummeriert, wobei
das oberste VIGEN-Modul die Nummer 4 hat. Die DIGEN-Stromkanäle haben die Nummern 5 und 6. Wenn die
Spannungsgeneratoren in Stromgeneratoren umgewandelt werden, ändert sich die Touchscreen-Anzeige wie
folgt: V1 = I7, V2 = I8, V3 = I9 und V4 = I10.
3. Binäreingänge: Auf der Oberseite befinden sich 10 Binäreingänge
von Testanwendungen gerecht zu werden, verfügen die Binäreingänge über unterschiedliche
Spannungsschwellenwerte. Je nach Alter des Geräts und typischen Testanwendungen, können die Binäreingänge
1 und 2 über programmierbare Spannungsschwellenwerte von 2 bis 150 Volt verfügen. Ältere Geräte
haben eine feste Spannungsschwelle von 5 Volt Wechsel-/Gleichspannung. Binäreingang 3 hat einen festen
Schwellenwert von 5 Volt. Für synchronisierte End-to-End-Relaisprüfungen über GPS muss Binär 1 für die
www.megger.com
: Für die VIGEN-Module sind vier Steckplätze verfügbar.
1
2 : Für das DIGEN-Modul ist ein Steckplatz verfügbar. Bei dem
und
3
1.0 Betrieb
. Um einer Vielzahl
7
