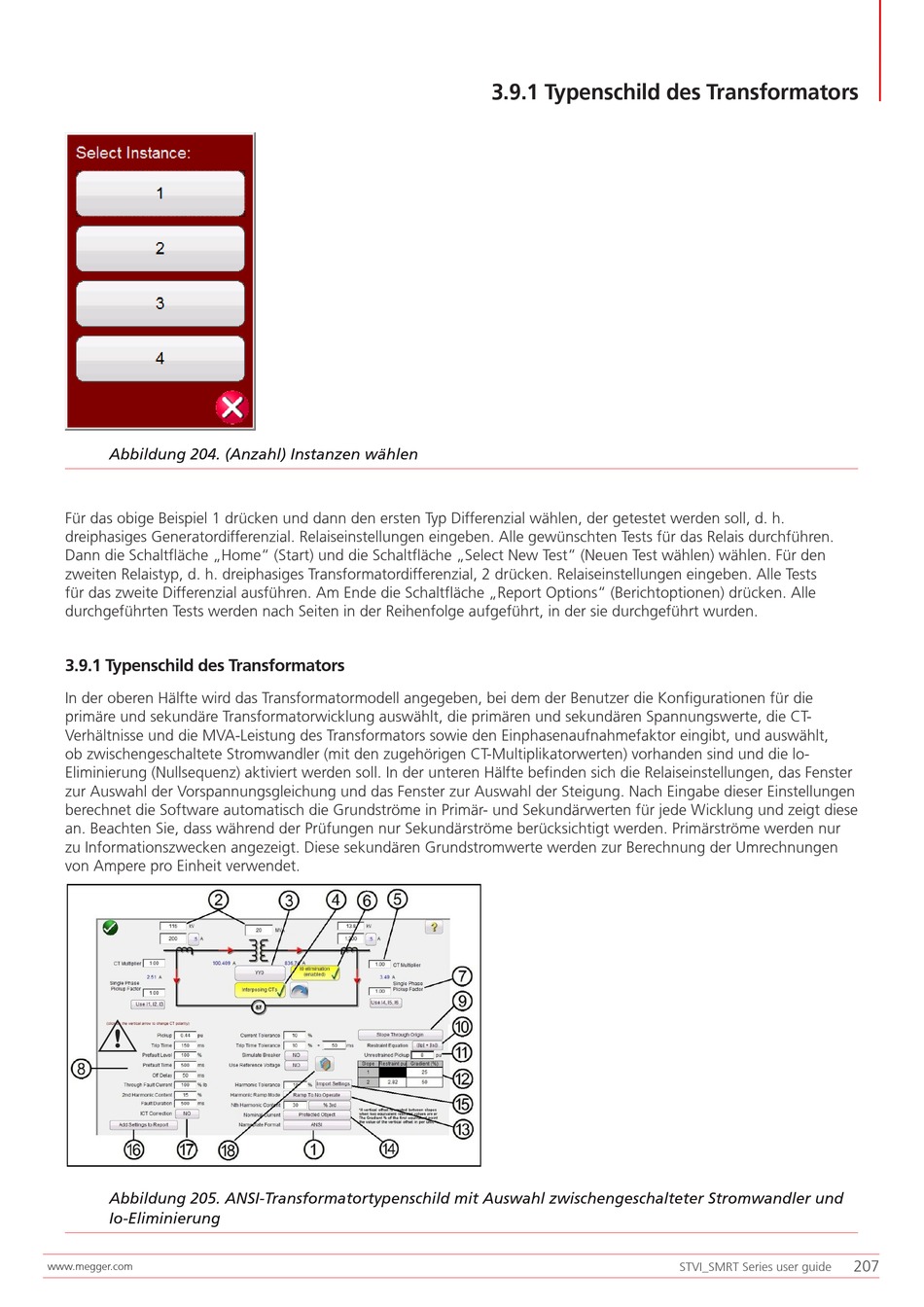

Abbildung 204. (Anzahl) Instanzen wählen
Für das obige Beispiel 1 drücken und dann den ersten Typ Differenzial wählen, der getestet werden soll, d. h.
dreiphasiges Generatordifferenzial. Relaiseinstellungen eingeben. Alle gewünschten Tests für das Relais durchführen.
Dann die Schaltfläche „Home" (Start) und die Schaltfläche „Select New Test" (Neuen Test wählen) wählen. Für den
zweiten Relaistyp, d. h. dreiphasiges Transformatordifferenzial, 2 drücken. Relaiseinstellungen eingeben. Alle Tests
für das zweite Differenzial ausführen. Am Ende die Schaltfläche „Report Options" (Berichtoptionen) drücken. Alle
durchgeführten Tests werden nach Seiten in der Reihenfolge aufgeführt, in der sie durchgeführt wurden.
3.9.1 Typenschild des Transformators
In der oberen Hälfte wird das Transformatormodell angegeben, bei dem der Benutzer die Konfigurationen für die
primäre und sekundäre Transformatorwicklung auswählt, die primären und sekundären Spannungswerte, die CT-
Verhältnisse und die MVA-Leistung des Transformators sowie den Einphasenaufnahmefaktor eingibt, und auswählt,
ob zwischengeschaltete Stromwandler (mit den zugehörigen CT-Multiplikatorwerten) vorhanden sind und die lo-
Eliminierung (Nullsequenz) aktiviert werden soll. In der unteren Hälfte befinden sich die Relaiseinstellungen, das Fenster
zur Auswahl der Vorspannungsgleichung und das Fenster zur Auswahl der Steigung. Nach Eingabe dieser Einstellungen
berechnet die Software automatisch die Grundströme in Primär- und Sekundärwerten für jede Wicklung und zeigt diese
an. Beachten Sie, dass während der Prüfungen nur Sekundärströme berücksichtigt werden. Primärströme werden nur
zu Informationszwecken angezeigt. Diese sekundären Grundstromwerte werden zur Berechnung der Umrechnungen
von Ampere pro Einheit verwendet.
G
Abbildung 205. ANSI-Transformatortypenschild mit Auswahl zwischengeschalteter Stromwandler und
Io-Eliminierung
