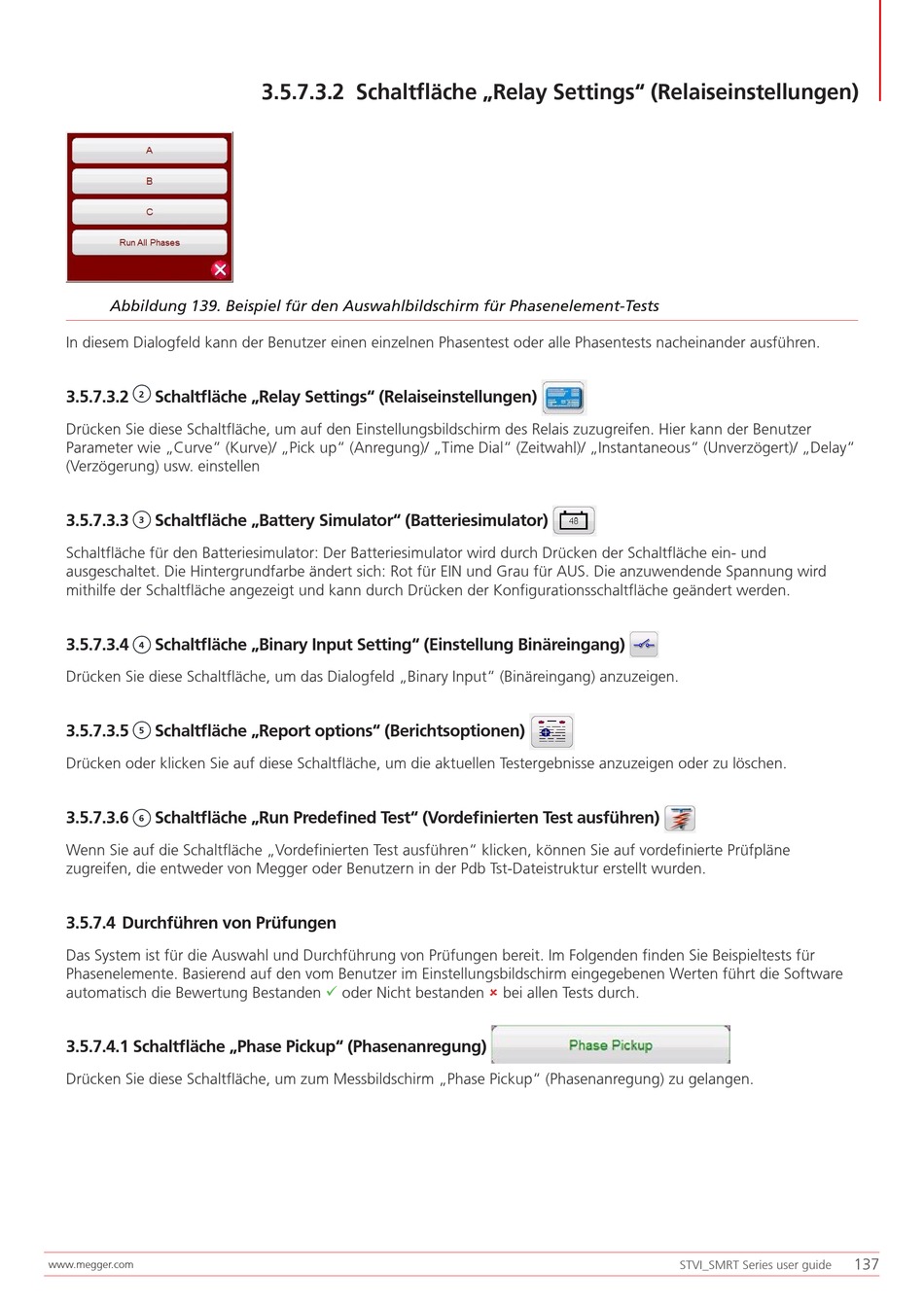

Abbildung 139. Beispiel für den Auswahlbildschirm für Phasenelement-Tests
In diesem Dialogfeld kann der Benutzer einen einzelnen Phasentest oder alle Phasentests nacheinander ausführen.
3.5.7.3.2
Schaltfläche „Relay Settings" (Relaiseinstellungen)
2
Drücken Sie diese Schaltfläche, um auf den Einstellungsbildschirm des Relais zuzugreifen. Hier kann der Benutzer
Parameter wie „Curve" (Kurve)/ „Pick up" (Anregung)/ „Time Dial" (Zeitwahl)/ „Instantaneous" (Unverzögert)/ „Delay"
(Verzögerung) usw. einstellen
3.5.7.3.3
Schaltfläche „Battery Simulator" (Batteriesimulator)
3
Schaltfläche für den Batteriesimulator: Der Batteriesimulator wird durch Drücken der Schaltfläche ein- und
ausgeschaltet. Die Hintergrundfarbe ändert sich: Rot für EIN und Grau für AUS. Die anzuwendende Spannung wird
mithilfe der Schaltfläche angezeigt und kann durch Drücken der Konfigurationsschaltfläche geändert werden.
3.5.7.3.4
Schaltfläche „Binary Input Setting" (Einstellung Binäreingang)
4
Drücken Sie diese Schaltfläche, um das Dialogfeld „Binary Input" (Binäreingang) anzuzeigen.
3.5.7.3.5
Schaltfläche „Report options" (Berichtsoptionen)
5
Drücken oder klicken Sie auf diese Schaltfläche, um die aktuellen Testergebnisse anzuzeigen oder zu löschen.
3.5.7.3.6
Schaltfläche „Run Predefined Test" (Vordefinierten Test ausführen)
6
Wenn Sie auf die Schaltfläche „Vordefinierten Test ausführen" klicken, können Sie auf vordefinierte Prüfpläne
zugreifen, die entweder von Megger oder Benutzern in der Pdb Tst-Dateistruktur erstellt wurden.
3.5.7.4 Durchführen von Prüfungen
Das System ist für die Auswahl und Durchführung von Prüfungen bereit. Im Folgenden finden Sie Beispieltests für
Phasenelemente. Basierend auf den vom Benutzer im Einstellungsbildschirm eingegebenen Werten führt die Software
automatisch die Bewertung Bestanden
3.5.7.4.1 Schaltfläche „Phase Pickup" (Phasenanregung)
Drücken Sie diese Schaltfläche, um zum Messbildschirm „Phase Pickup" (Phasenanregung) zu gelangen.
www.megger.com
3.5.7.3.2 Schaltfläche „Relay Settings" (Relaiseinstellungen)
oder Nicht bestanden
bei allen Tests durch.
137
