9 Die Registerkarte „Modellierung"
9.12. Fläche oder Kurve extrudieren
9.12. Fläche oder Kurve extrudieren
Wölben einer Fläche oder Kurve
1. Wählen Sie auf der Symbolleiste „Auswahlebene" Oberfläche bzw. Kurve aus.
2. Wählen Sie im Grafikfenster die Oberfläche oder Kurve, die Sie extrudieren wollen.
3. Um eine Wölbung entlang eines Vektors zu erzeugen, geben Sie die Werte ein.
4. Wenn die Form als Oberflächenmodell angezeigt werden soll, deaktivieren Sie das
5. Klicken Sie auf Erstellen.

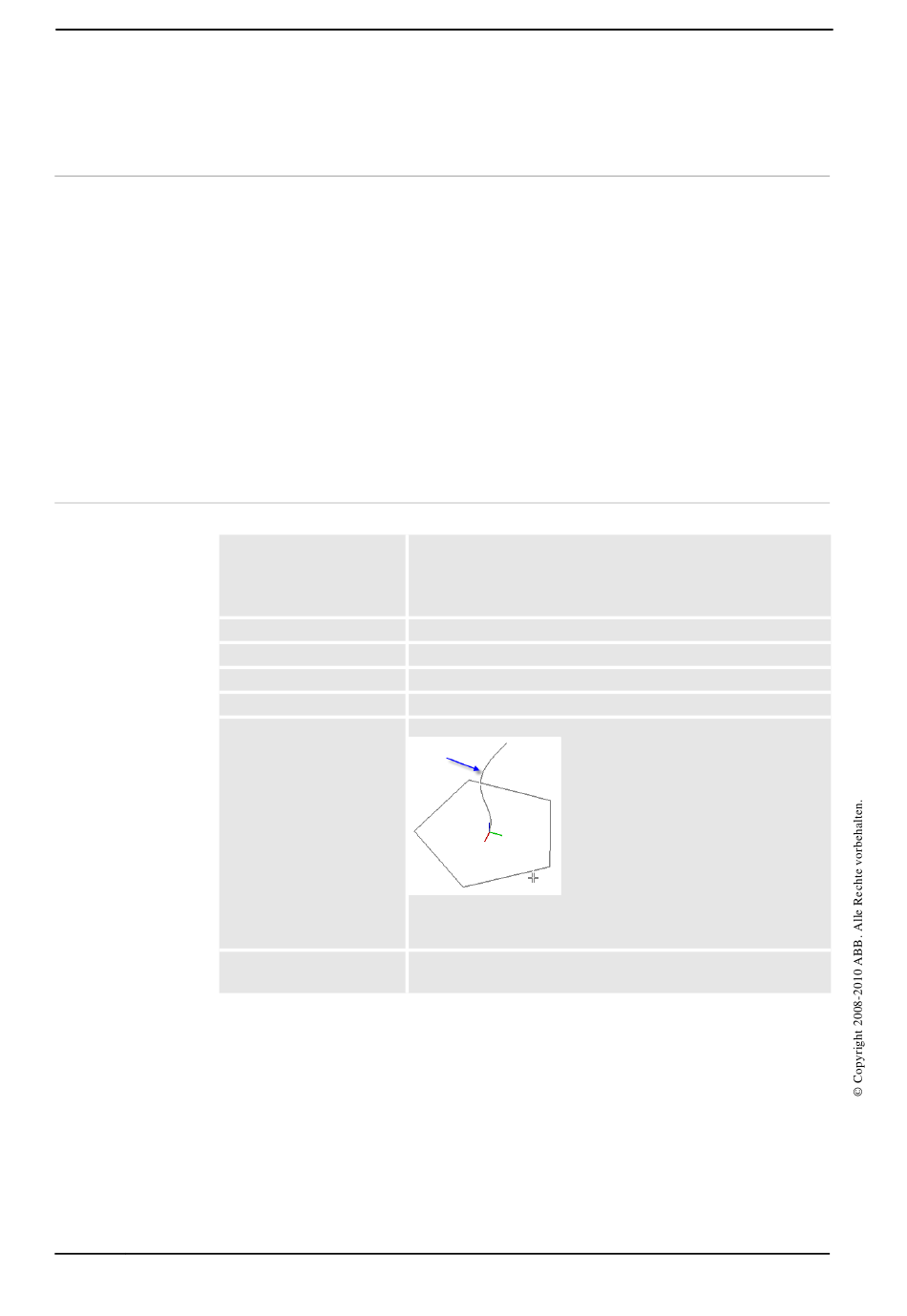

Das Dialogfeld „Oberfläche oder Kurve extrudieren"
Oberfläche oder Kurve
Entlang Vektor wölben
Von Punkt (mm)
Zu Punkt (mm)
Kurve wölben
Kurve
Volumenkörper erstellen Aktivieren Sie dieses Kontrollkästchen, um die gewölbte Form
308
Klicken Sie auf Oberfläche extrudieren bzw. Kurve extrudieren. Das Dialogfeld
Oberfläche oder Kurve extrudieren öffnet sich unterhalb des Browsers Modellierung.
Um eine Wölbung entlang einer Kurve zu erzeugen, wählen Sie die Option Kurve
wölben aus. Klicken Sie auf das Feld Kurve und wählen Sie im Grafikfenster die Kurve
aus.
Kontrollkästchen Volumenkörper erstellen.
Gibt die zu wölbende Oberfläche bzw. Kurve an.
Um die Oberfläche oder Kurve auszuwählen, klicken Sie
zunächst in das Feld und wählen Sie dann im Grafikfenster die
Oberfläche bzw. Kurve aus.
Aktiviert das Wölben entlang eines angegebenen Vektors.
Der Startpunkt des Vektors.
Der Endpunkt des Vektors.
Aktiviert das Wölben entlang einer angegebenen Kurve.
Gibt die Kurve als Krümmungsbahn an.
xx0600003076
Um die Kurve auszuwählen, klicken Sie zunächst in das Feld
und wählen Sie dann im Grafikfenster die Kurve aus.
in einen Volumenkörper zu konvertieren.
3HAC032104-003 Revision: D
