9.5. Volumenkörper
Erstellen eines Volumenkörpers
1. Klicken Sie auf Volumenkörper und dann auf die Art von Volumenkörper, den Sie
2. Geben Sie die erforderlichen Werte in das Dialogfeld ein und klicken Sie auf Erstellen.

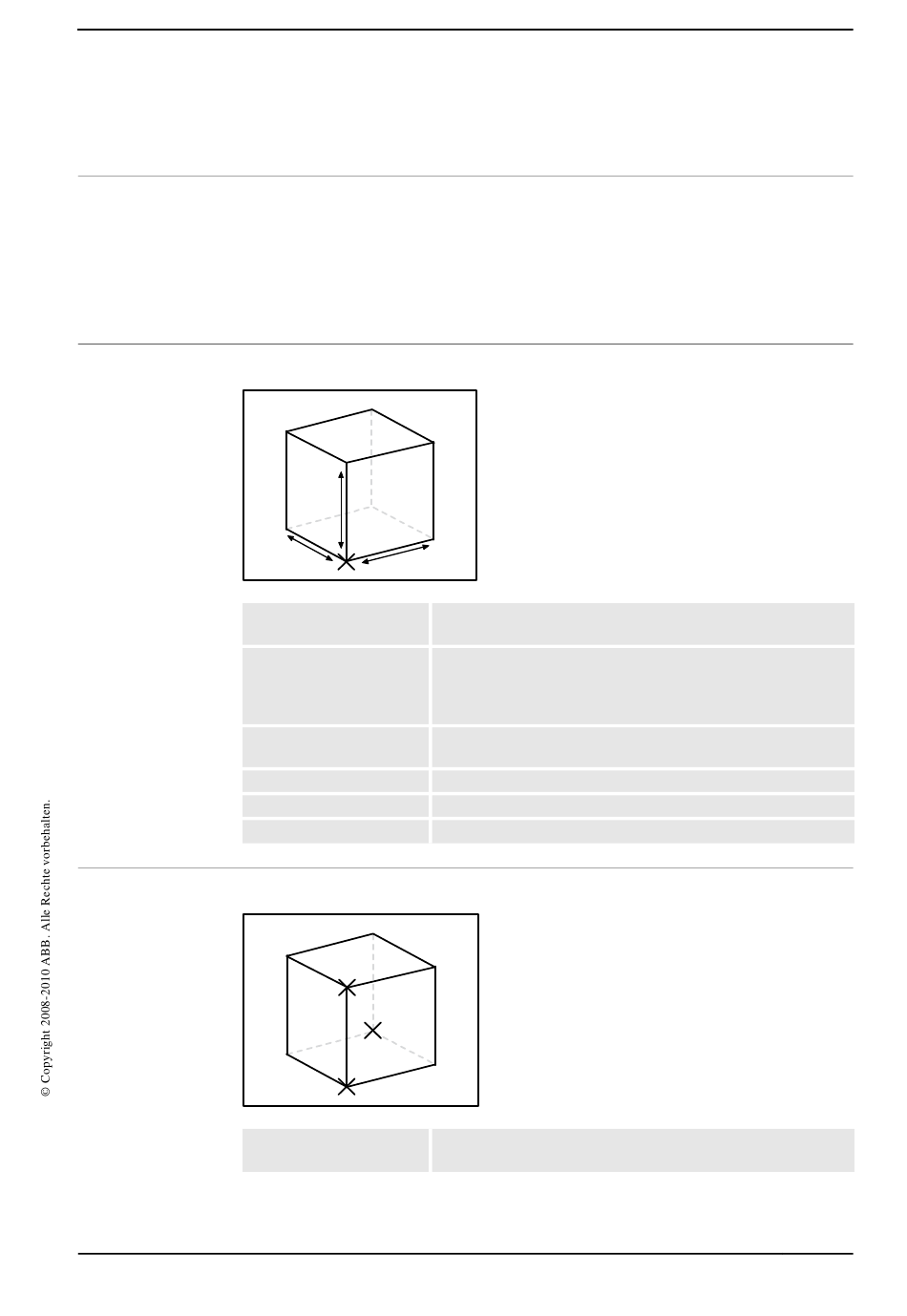

Das Dialogfeld „Feld erstellen"
xx0600002655
Referenz
Eckpunkt (A)
Orientierung
Länge (B)
Breite (C)
Höhe (D)
Das Dialogfeld „Feld aus drei Punkten erstellen"
xx0600002662
Referenz
3HAC032104-003 Revision: D
erstellen wollen. Daraufhin öffnet sich ein Dialogfeld.
Weitere Informationen über das spezifische Dialogfeld für die zu erstellende Kurve finden
Sie unten:
D
C
B
A
Wählen Sie das Referenz-Koordinatensystem, auf das alle
Positionen oder Punkte bezogen werden.
Klicken Sie auf eines der Felder und klicken Sie anschließend
auf den Eckpunkt im Grafikfenster, um die Werte in die Felder
für Eckpunkt zu übertragen, oder geben Sie die Position ein.
Der Eckpunkt ist der lokale Ursprung des Quaders.
Wenn das Objekt in Relation zum Referenz-Koordinatensystem
gedreht werden soll, geben Sie die Rotation an.
Geben Sie die Quaderabmessung an der X-Achse an.
Geben Sie die Quaderabmessung an der Y-Achse an.
Geben Sie die Quaderabmessung an der Z-Achse an.
C
B
A
Wählen Sie das Referenz-Koordinatensystem, auf das alle
Positionen oder Punkte bezogen werden.
9 Die Registerkarte „Modellierung"
Fortsetzung auf nächster Seite
9.5. Volumenkörper
291
