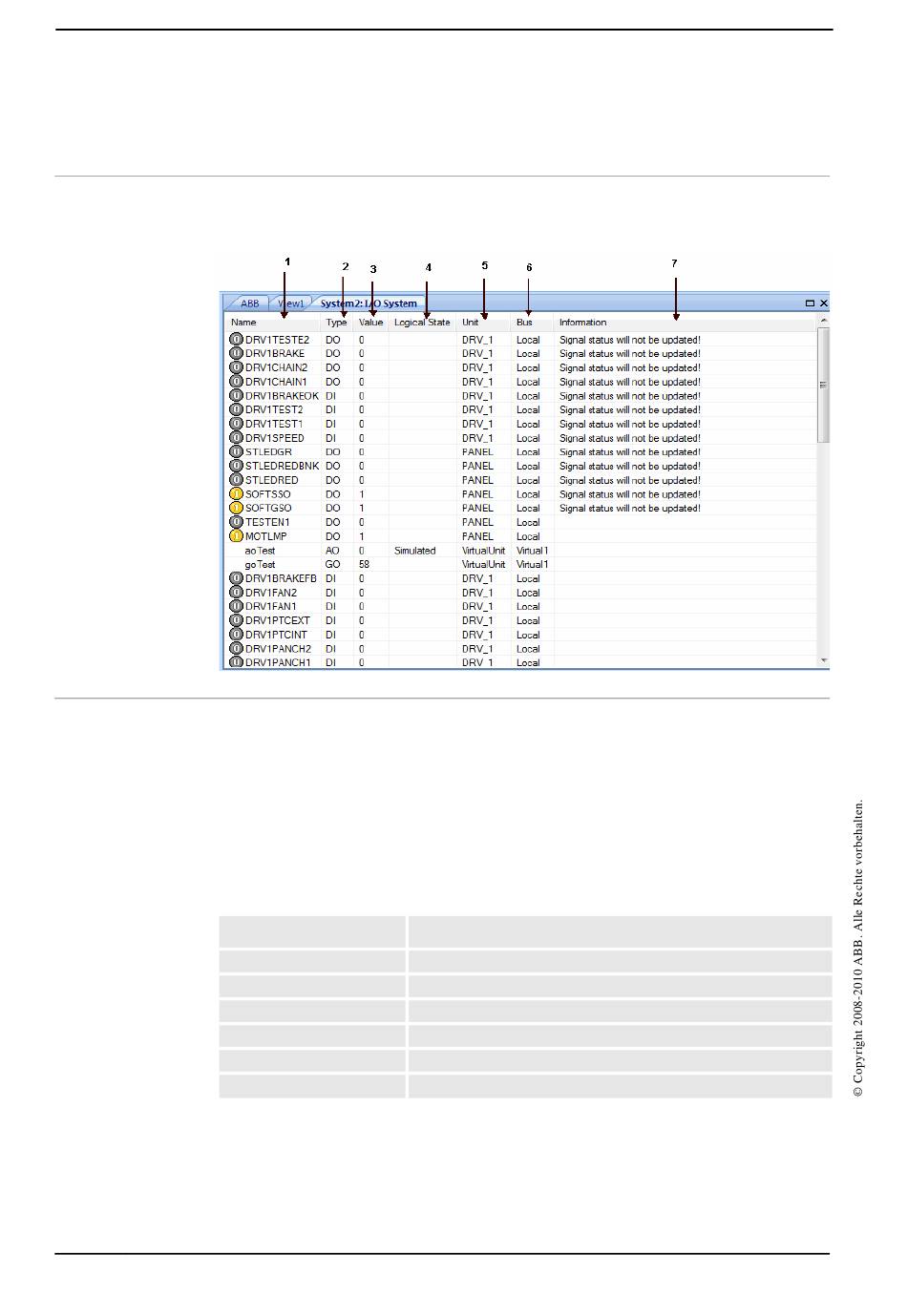

Das E/A-System-Fenster
Über das E/A-System können Eingangs- und Ausgangssignale angezeigt und eingestellt
werden.
en0900000926
Bereiche
1. Die Spalte Name
2. Die Spalte Typ
Abkürzung
DI
DO
AI
AO
GI
GO
3. Die Spalte Wert
356
Diese Spalte zeigt den Namen des Signals. Der Name wird durch die Konfiguration der
E/A-Einheit festgelegt und kann im E/A-System nicht geändert werden.
Diese Spalte zeigt den Signaltyp anhand einer der nachfolgend beschriebenen
Abkürzungen. Der Signaltyp wird durch die Konfiguration der E/A-Einheit festgelegt und
kann im E/A-System nicht geändert werden.
Beschreibung
Digitales Eingangssignal
Digitales Ausgangssignal
Analoges Eingangssignal
Analoges Ausgangssignal
Gruppe von Signalen, die als ein Eingangssignal fungieren
Gruppe von Signalen, die als ein Ausgangssignal fungieren
Diese Spalte zeigt den Wert des Signals. Der Wert kann auch durch Doppelklicken auf die
Signalzeile geändert werden.
