14.3.1. Überblick
Über dieses Kapitel
Dieses Kapitel ist als Lehrgang konzipiert, der Sie durch die Schritte zum Entwerfen eines
FlexArc-Bedienfelds (FlexArc Operator Panel) leitet.
Beim FlexArc-Bedienfeld (FlexArc Operator Panel) handelt es sich um eine einfache
Lichtbogenschweißzelle, deren Roboter drei verschiedene Aufgaben ausführen.
Aufgabe
Produce
Service
Bull's Eye

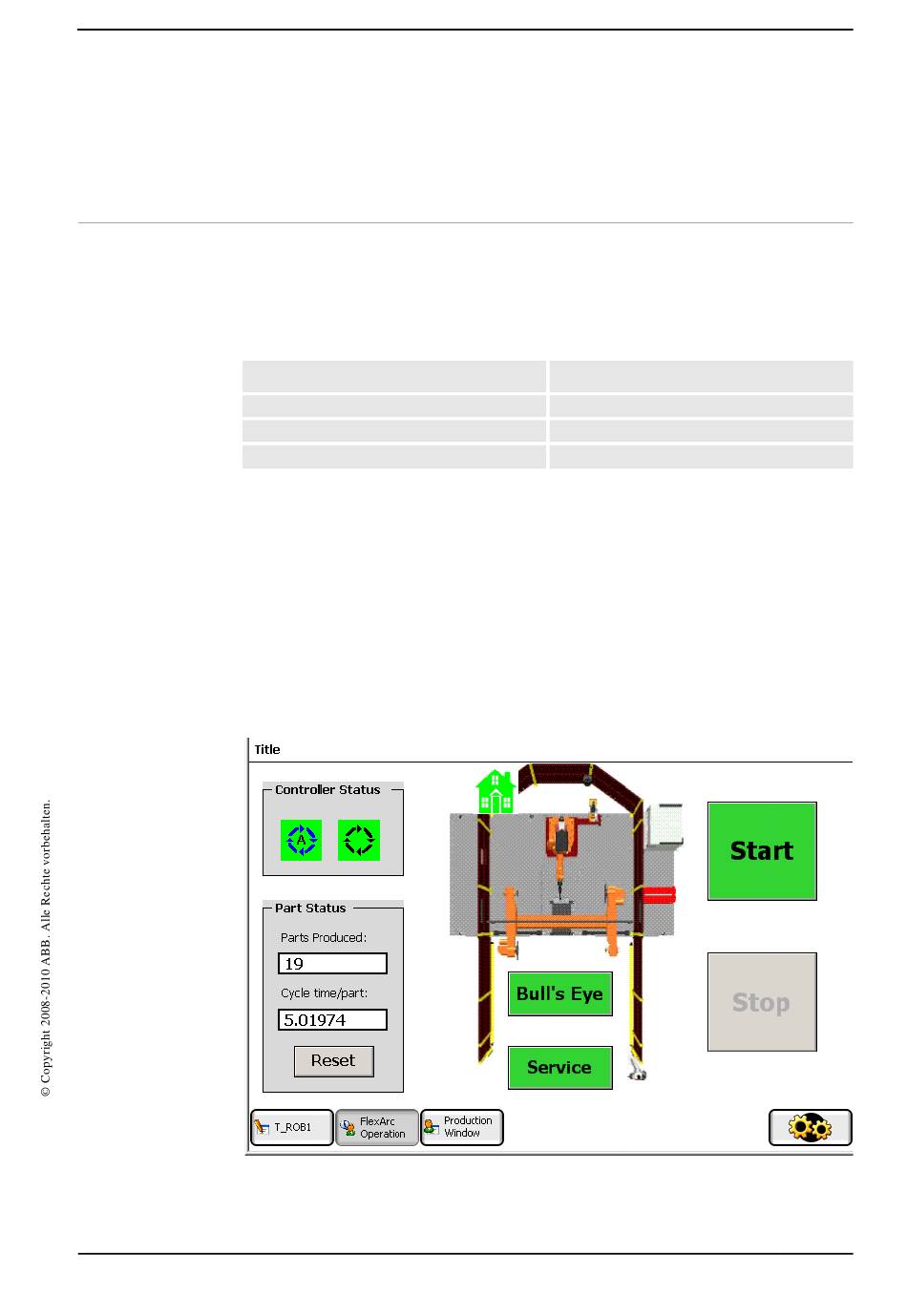

Das FlexArc-Bedienfeld (FlexArc Operator Panel) zeigt die folgenden Grafikelemente an:
en1000000359
3HAC032104-003 Revision: D
•
Controller Status (Modus der Steuerung: automatisch oder manuell und der RAPID-
Abarbeitungsstatus).
•
Part Status (Teilstatus), einschließlich der Anzahl der produzierten Teile, der
durchschnittlichen Zykluszeit pro Teil und einer Reset-Taste
•
Roboteraufgaben Produce (für Schweißteile), Service (zur Wartung der
Schweißzange) und Bull's Eye (zur Kalibrierung), und Roboterpositionen (Roboter in
der Grundstellung, Wartungsposition, Kalibrierposition und Position der Teile)
•
Schaltflächen Start und Stop
14 Die Registerkarte „ScreenMaker"
Beschreibung
Schweißen des Teils
Wartung von Schweißzangen
Kalibrieren mit Bullseye
