9.7. Kurve

Erstellen einer Kurve
1. Klicken Sie auf Kurve und dann auf die Art von Kurve, die Sie erstellen wollen.
2. Geben Sie die erforderlichen Werte in das Dialogfeld ein und klicken Sie auf Erstellen.

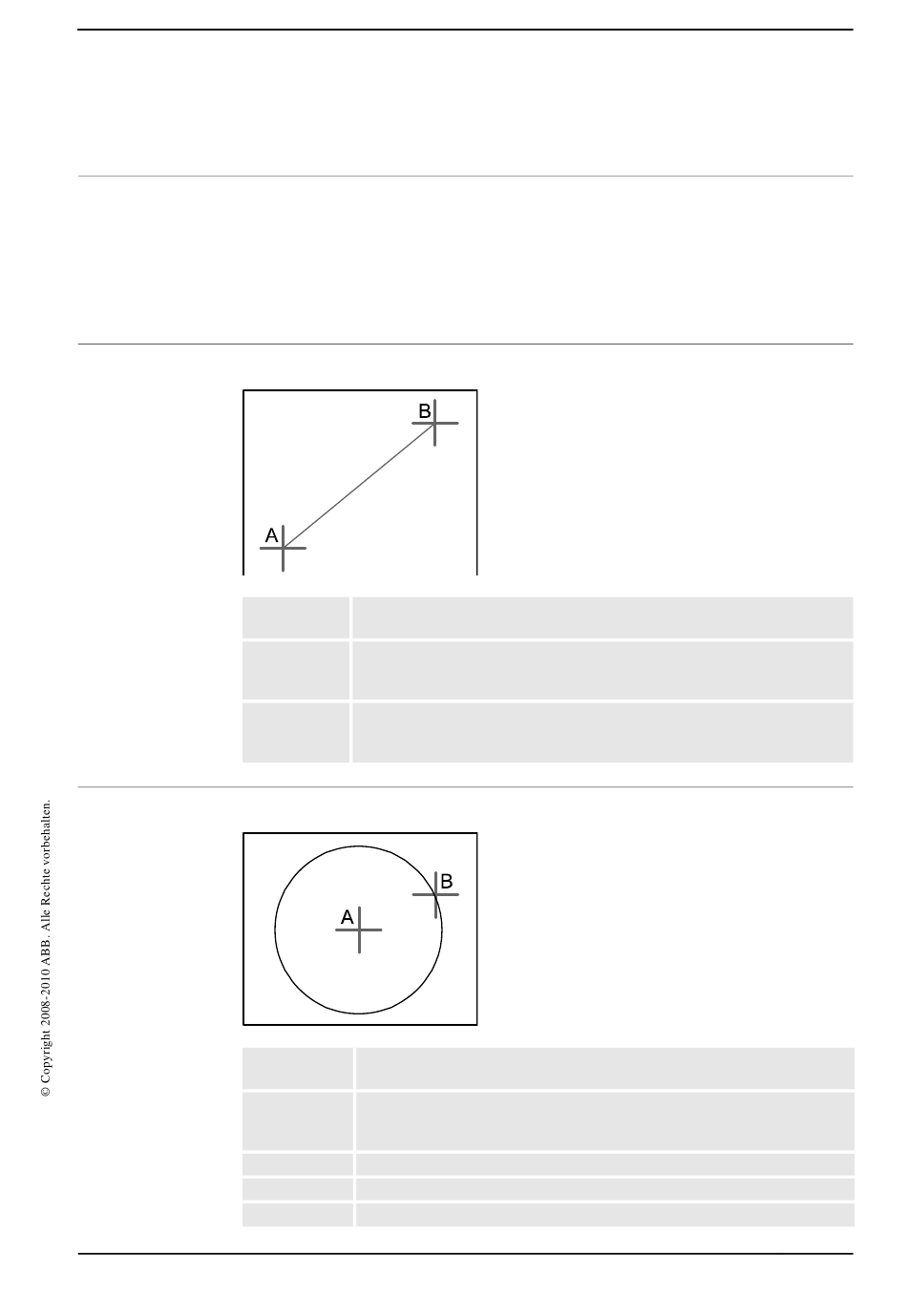

Das Dialogfeld „Linie erstellen"
xx0500001513
Referenz
Startpunkt (A) Klicken Sie auf eines der Felder und klicken Sie anschließend auf den
Endpunkt (B) Klicken Sie auf eines der Felder und klicken Sie anschließend auf den
Das Dialogfeld „Kreis erstellen"
xx0500001512
Referenz
Mittelpunkt
(A)
Orientierung
Radius (A-B)
Durchmesser
3HAC032104-003 Revision: D
Daraufhin öffnet sich ein Dialogfeld.
Weitere Informationen über das spezifische Dialogfeld für die zu erstellende Kurve finden
Sie unten:
Wählen Sie das Referenz-Koordinatensystem, auf das alle Positionen oder
Punkte bezogen werden.
Startpunkt im Grafikfenster, um die Werte in die Felder für Startpunkt zu
übertragen.
Endpunkt im Grafikfenster, um die Werte in die Felder für Endpunkt zu
übertragen.
Wählen Sie das Referenz-Koordinatensystem, auf das alle Positionen oder
Punkte bezogen werden.
Klicken Sie auf eines der Felder und klicken Sie anschließend auf den
Mittelpunkt im Grafikfenster, um die Werte in die Felder für Mittelpunkt zu
übertragen.
Geben Sie die Orientierungskoordinaten des Kreises an.
Geben Sie den Radius des Kreises an.
Alternativ können Sie den Durchmesser angeben.
9 Die Registerkarte „Modellierung"
Fortsetzung auf nächster Seite
