8.5.3 Πρόγραμμα ελέγχου (2.1.2)

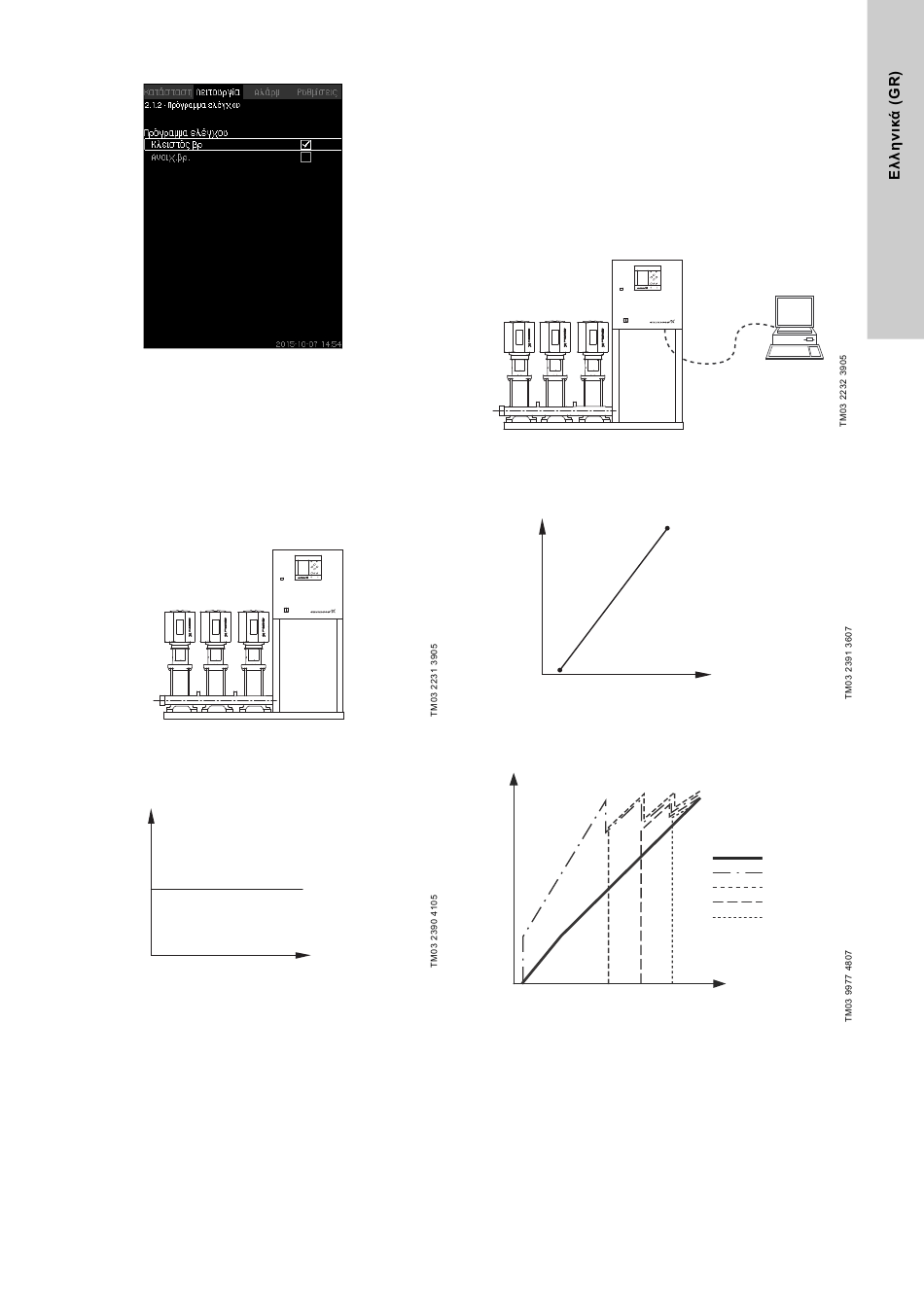

Σχ. 19 Πρόγραμμα ελέγχου
Περιγραφή
Υπάρχουν δύο προγράμματα ελέγχου, δηλαδή, κλειστού και
ανοιχτού βρόγχου.
Κλειστός βρ
Το συνηθισμένο πρόγραμμα ελέγχου είναι κλειστός βρόγχος όπου
ο ενσωματωμένος ελεγκτής ΡΙ εξασφαλίζει ότι το σύστημα φτάνει
και διατηρεί το επιλεγμένο σημείο ρύθμισης. Η απόδοση
βασίζεται στο σημείο ρύθμισης που έχει καθοριστεί για κλειστό
βρόγχο. Βλέπε σχήματα 20 και 21.
Σχ. 20 Πιεστικό συγκρότημα ελεγχόμενο από ενσωματωμένο
ελεγκτή ΡΙ (κλειστός βρόγχος)
P [bar]
Σημείο
ρύθμισης
Σχ. 21 Καμπύλη ρύθμισης για κλειστό βρόγχο
Ρύθμιση μέσω πίνακα χειρισμού
• Λειτουργία > Περαιτέρω ρυθμίσεις > Πρόγραμμα ελέγχου >
Κλειστός βρ.
Ορίστε το σημείο ρύθμισης. Βλέπε κεφάλαια
Ανοιχ.βρ.
Στον έλεγχο ανοιχτού βρόγχου, οι αντλίες λειτουργούν με σταθερή
ταχύτητα. Η ταχύτητα της αντλίας υπολογίζεται από την απόδοση
που έχει οριστεί από το χρήστη (0-100 %). Η απόδοση της
αντλίας σε ποσοστό είναι αναλογική με το ρυθμό παροχής.
Ο έλεγχος ανοιχτού βρόγχου χρησιμοποιείται συνήθως όταν το
σύστημα ελέγχεται από έναν εξωτερικό ελεγκτή, ο οποίος ελέγχει
την απόδοση μέσω ενός εξωτερικού σήματος. Ο εξωτερικός
ελεγκτής μπορεί, για παράδειγμα, να είναι ένα σύστημα ελέγχου
κτηρίου συνδεδεμένου στο σύστημα MPC. Σε αυτές τις
περιπτώσεις, το MPC λειτουργεί σαν ένα απλό σύστημα που
δέχεται εντολές. Βλέπε σχήματα
Σχ. 22 Το πιεστικό συγκρότημα με εξωτερικό ελεγκτή
Σχ. 23 Καμπύλη ρύθμισης για ανοικτό βρόγχο
Παροχή [m
100
75
50
25
Χρόνος [δευτ.]
Σχ. 24 Καμπύλη ρύθμισης για σύστημα MPC-E σε ανοιχτό
8.5.4 και 8.5.1.
22 και 23.
(ανοικτός βρόγχος)
3
Παροχή [m /h]
0
5
3
/h]
5 50 70.7 86.6 100
βρόγχο
Είσοδος [%] από
εξωτερικό ελεγκτή
Παροχή
Αντλία 1
Αντλία 2
Αντλία 3
Αντλία 4
Είσοδος [%] από
εξωτερικό ελεγκτή
