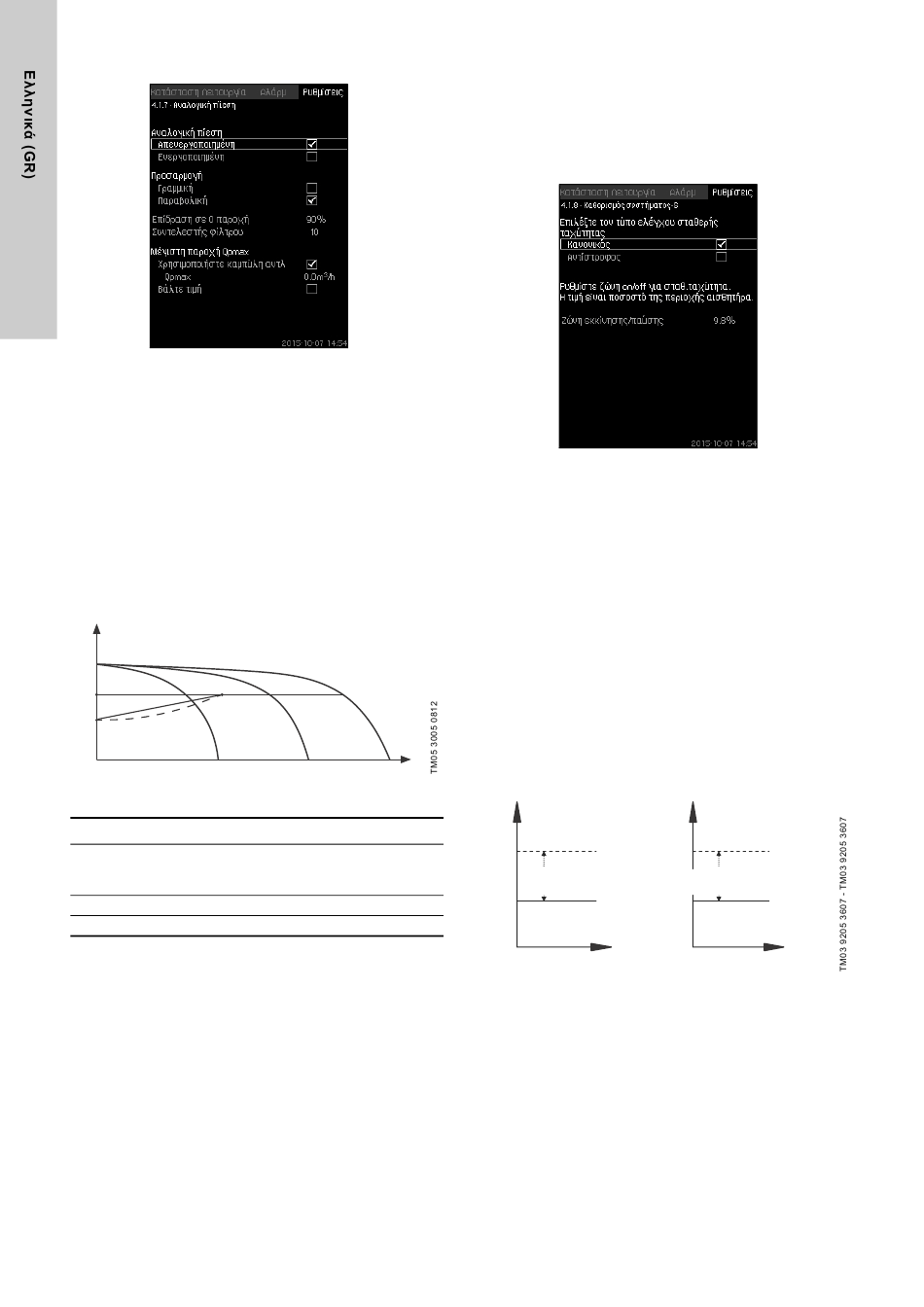

8.7.9 Αναλογική πίεση (4.1.7)
Σχ. 47 Αναλογική πίεση
Περιγραφή
Η λειτουργία μπορεί μόνο να ενεργοποιηθεί σε συστήματα
ελεγχόμενης πίεσης και προσαρμόζει αυτόματα το σημείο
ρύθμισης στην τρέχουσα παροχή για να αντισταθμίσει τις
δυναμικές απώλειες που εξαρτώνται από την παροχή.
Καθώς πολλά συστήματα είναι σχεδιασμένα με επιπλέον παροχή,
η υπολογιζόμενη μέγιστη παροχή (Qpmax) μπορεί να εισαχθεί
χειροκίνητα. Σε συστήματα με αντλίες CR, οι καμπύλες αντλίας
μπορούν να χρησιμοποιηθούν για να υπολογίσουν τη μέγιστη
παροχή στο σημείο ρύθμισης που έχετε επιλέξει.
Ένας παράγοντας φίλτρου μπορεί να οριστεί για να εμποδίσει τη
διακύμανση.
Η προσαρμογή μπορεί να είναι γραμμική ή παραβολική.
Βλέπε σχήμα 47.
H
C B
A
Σχ. 48 Αναλογική πίεση
Θέση Περιγραφή
Πίεση σε παροχή 0. Σημείο εκκίνησης του ελέγχου
A αναλογικής πίεσης (επίδραση σε 0 παροχή = x % του
σημείου ρύθμισης)
B Qpmax
C Σημείο ρύθμισης
Η λειτουργία έχει τους παρακάτω σκοπούς:
• να αντισταθμίσει τις απώλειες πίεσης
• να μειώσει την κατανάλωση ενέργειας
• να αυξήσει την άνεση του χρήστη.
Περιοχή ρύθμισης
• Επιλογή του προγράμματος ελέγχου.
• Επίδραση σε 0 παροχή
• Εκτιμώμενος ρυθμός παροχής
• Συντελεστής φίλτρου.
Ρύθμιση μέσω πίνακα χειρισμού
• Ρυθμίσεις > Κύριος ελεγκτής > Αναλογική πίεση.
1. Επιλέξτε: Ενεργοποιημένη.
2. Επιλέξτε:
• Προσαρμογή
• Γραμμική / Παραβολική.
3. Ορίστε: Επίδραση σε 0 παροχή.
540
4. Ορίστε: Συντελεστής φίλτρου.
5. Επιλέξτε: Χρησιμοποιήστε καμπύλη αντλίας / Βάλτε τιμή.
6. Ορίστε "Qpmax" εάν επιλέξετε "Βάλτε τιμή".
Εργοστασιακή ρύθμιση
Η λειτουργία είναι απενεργοποιημένη.
8.7.10 Καθορισμός συστήματος-S (4.1.8)
Σχ. 49 Καθορισμός συστήματος-S
Περιγραφή
Η λειτουργία καθιστά δυνατή την αντιστροφή του ελέγχου των
απευθείας συνδεδεμένων στο δίκτυο αντλιών (MPC-S). Με αυτή
ορίζεται εάν οι αντλίες θα εκκινούνται ή θα σταματούν ανάλογα με
την τρέχουσα τιμή.
Για να χρησιμοποιηθεί αυτή η λειτουργία πρέπει να οριστεί μία
ζώνη εκκίνησης/παύσης. Βλέπε σχήμα 50.
Κανονικός
Μία αντλία σταματά όταν η τιμή γίνει μεγαλύτερη από τη ζώνη
H + εκκίνηση/παύση. Και μία αντλία εκκινείται όταν η τιμή γίνει
set
μικρότερη από το H
Αντίστροφος
Μία αντλία εκκινείται όταν η τιμή γίνει μεγαλύτερη από τη ζώνη
H + εκκίνηση/παύση. Και μία αντλία σταματά όταν η τιμή γίνει
set
μικρότερη από το H
Κανονικός
Q
H [m]
Η αντλία σταματά
Ζώνη εκκίνησης/παύσης
H
set
Η αντλία εκκινείται
Χρόνος [δευτ.]
Σχ. 50 Κανονικός κι αντίστροφος έλεγχος
Περιοχή ρύθμισης
• Επιλογή της ρύθμισης (κανονικός ή αντίστροφος έλεγχος).
• Ζώνη εκκίνησης/παύσης.
Ρύθμιση μέσω πίνακα χειρισμού
• Ρυθμίσεις > Κύριος ελεγκτής > Καθορισμός συστήματος-S.
1. Επιλέξτε: Κανονικός / Αντίστροφος.
2. Ορίστε: Ζώνη εκκίνησης/παύσης.
Εργοστασιακή ρύθμιση
Κανονικό.
. Βλέπε σχήμα 50.
set
. Βλέπε σχήμα 50.
set
Αντίστροφος
H [m]
Η αντλία εκκινείται
Ζώνη εκκίνησης/παύσης
H
set
Η αντλία σταματά
Χρόνος [δευτ.]
