Grundfos Control MPC Montage- Und Betriebsanleitung Seite 310

8.7.53 Pumper uden for driftsområde (4.4.7)

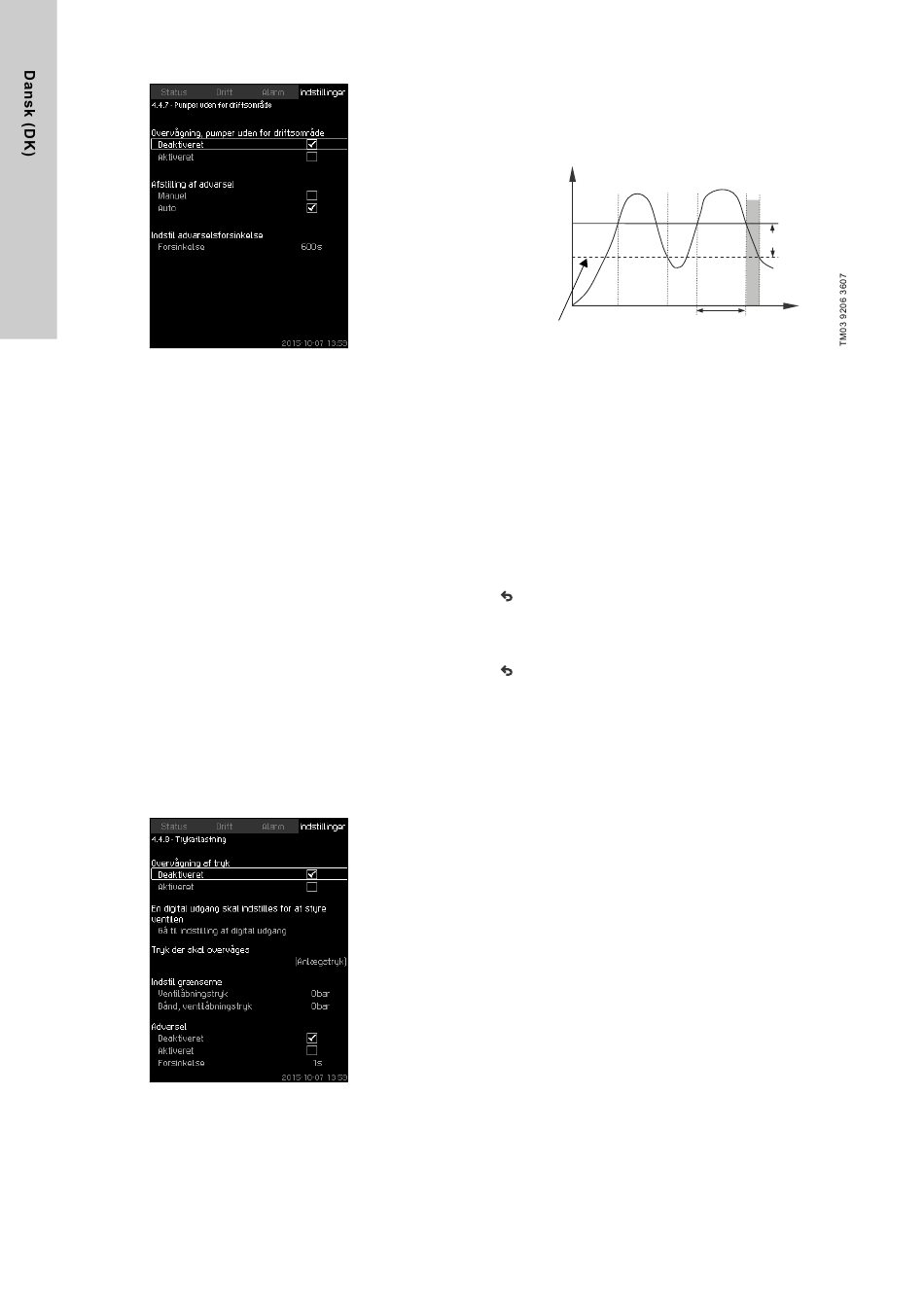

Fig. 103Pumper uden for driftsområde
Beskrivelse
Funktionen giver en advarsel hvis pumpernes driftspunkt kommer
uden for det definerede område. For eksempel hvis tilløbstrykket
falder til under mindst tilladelige værdi, og der derfor er en risiko
for kavitation ved nogle pumpetyper.
Advarslen gives med en indstillet tidsforsinkelse. Det er muligt at
indstille om advarslen skal afstilles automatisk eller manuelt når
driftspunktet kommer inden for det definerede driftsområde.
Du kan også indstille en relæudgang der skal aktiveres når der
gives advarsel, og skal deaktiveres når advarslen er afstillet.
Denne funktion kræver at afgangstrykket og tilløbstrykket (enten
målt eller konfigureret) eller pumpernes differenstryk overvåges,
og at CU 352 indeholder gyldige pumpedata fra en GSC-fil eller
manual indtastning.
Se afsnit 8.7.39 Pumpekurvedata
Indstillingsområde
• Indstilling af manuel eller automatisk afstilling.
• Indstilling af advarselsforsinkelse.
Indstilling via betjeningspanel
• Indstillinger > Overvågningsfunktioner > Pumper uden for drift-
sområde > Manuel / Auto > Indstil advarselsforsinkelse.
Fabriksindstilling
Funktionen er deaktiveret.
8.7.54 Trykaflastning (4.4.8)
Fig. 104Trykaflastning
Beskrivelse
Funktionens formål er at reducere trykket i rørsystemet ved at
åbne en magnetventil hvis trykket overskrider en indstillet
grænse. Hvis trykket ikke reduceres inden for et givet tidsrum,
lukkes magnetventilen, og der kan afgives en advarsel.
310
(4.3.19).
1: Magnetventil åbner.
2: Magnetventil lukker.
3: Magnetventil åbner.
4: Advarsel aktiveres.
5: Magnetventil lukker, og advar-
P [bar]
1
Ventilåbnings-
tryk
Ventilåbningstryk
minus bånd
Fig. 105Trykaflastning
Indstillingsområde
• Indstilling af digital udgang.
• Indstilling af tryk der skal overvåges.
• Indstilling af ventilåbningstryk.
• Indstilling af bånd til ventilåbningstryk.
• Indstilling af advarsel eller alarm.
Indstilling via betjeningspanel
• Indstillinger > Overvågningsfunktioner > Trykaflastning >
Gå til indstilling af digital udgang.
1. Vælg digital udgang.
2. Vælg: Trykaflastning.
3. x 2.
4. Vælg:
• Tryk der skal overvåges
• Afgangstryk, Anlægstryk / Eksternt tryk.
5. .
6. Vælg og indstil:
• Ventilåbningstryk
• Bånd, ventilåbningstryk.
7. Vælg: Advarsel > Deaktiveret / Aktiveret.
8. Indstil: Forsinkelse.
(Skal kun indstilles hvis advarsel er aktiveret).
9. Vælg: Aktiveret.
Fabriksindstilling
Funktionen er deaktiveret.
sel afstilles.
2 3 4
5
Bånd
Tid [sek.]
Advarsels-
forsinkelse
