8.7.5 Influenza del setpoint esterno (4.1.3)

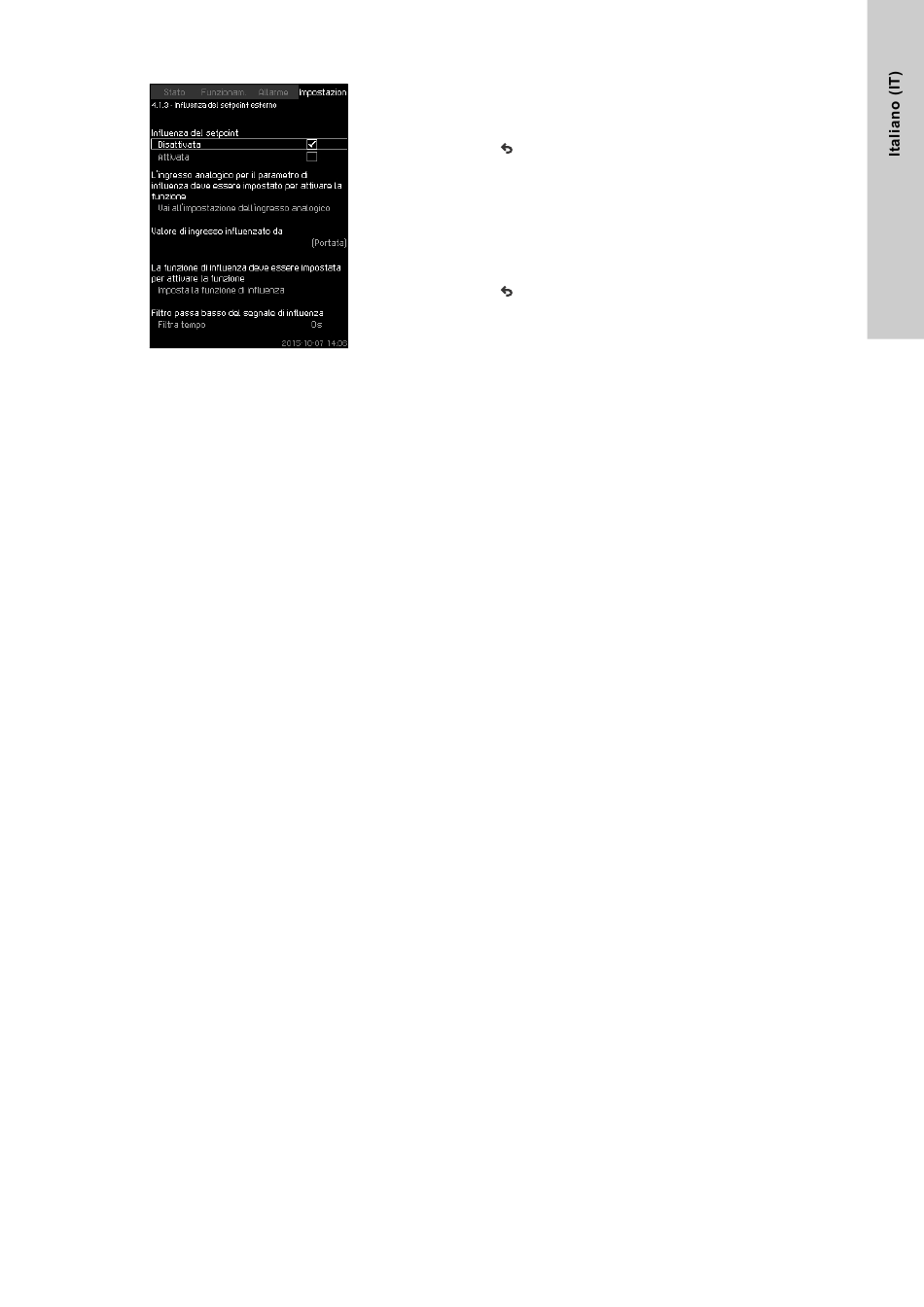

Fig. 41 Influenza del setpoint esterno
Descrizione
Questa funzione consente di adeguare il setpoint facendo in
modo che i parametri di misura influenzino il setpoint.
Normalmente, un segnale analogico proveniente da un trasmetti-
tore di portata o di temperatura o da un trasmettitore simile.
La sezione 9. Parametri di misura
di trasmettitore e le possibili posizioni.
A titolo esemplificativo, il setpoint può essere adeguato ai para-
metri che sono in grado di influenzare la pressione di mandata o
la temperatura del sistema. I parametri che influenzano le presta-
zioni del sistema sono visualizzati come percentuale da 0 a
100 %. Possono solo ridurre il setpoint, dal momento che
l'influenza come percentuale suddivisa per 100 viene moltiplicata
per il setpoint:
Setpoint (SP) effettivo =
setpoint selezionato x influenza (1) x influenza (2) x ...
I valori relativi all'influenza possono essere impostati singolar-
mente.
Un filtro passa basso assicura il livellamento del valore misurato
che influenza il setpoint, garantendo così la stabilità delle varia-
zioni del setpoint.
Gamma di impostazioni
• Segnale 0-100 %
• Pressione di aspirazione
• Pressione di mandata
• Pressione esterna
• Pressione diff., esterna
• Pressione diff., pompa
• Portata
• Livello serbatoio lato mandata
• Livello serbatoio lato aspiraz.
• Temp. tubo di ritorno, esterna
• Temp.del tubo di mandata
• Temper. del tubo di ritorno
• Temperatura differenziale
• Temperatura ambiente
• Temperatura differenziale.
mostra una panoramica dei tipi
Impostazione tramite pannello di controllo
• Impostazioni > Regolatore primario > Influenza del setpoint
esterno > Valore di ingresso influenzato da.
Viene visualizzato un elenco dei parametri disponibili.
1. Selezionare il parametro che dovrà influenzare il setpoint.
2. .
3. Impostare la funzione di influenza.
(Vedere sezione 8.7.6.)
4. Impostare il numero di punti.
5. Impostare: Valore di ingresso esterno. (Punto 1.)
6. Impostare come valore percentuale: Riduci il setpoint a.
(Punto 1.)
7. Ripetere i passaggi dal 4 al 6 per i parametri desiderati.
8. .
9. Impostare come secondi: Filtra tempo.
10. Selezionare: Attivata.
Impostazioni di fabbrica
La funzione è disabilitata.
