12. Valitse:
• Aseta varoitusraja
• Aktivoitu.
13. Aseta raja.
14. Valitse nollaus: Autom. / Manuaalinen.
15. .
16. Valitse:
• Aseta hälytysraja
• Aktivoitu.
17. Aseta raja.
18. Valitse nollaus: Autom. / Manuaalinen.
19. .
20. Valitse: Aktivoitu.
Tehdasasetus
Toiminto on poistettu käytöstä.
8.7.53 Pumput toiminta-alueen ulkopuolella (4.4.7)

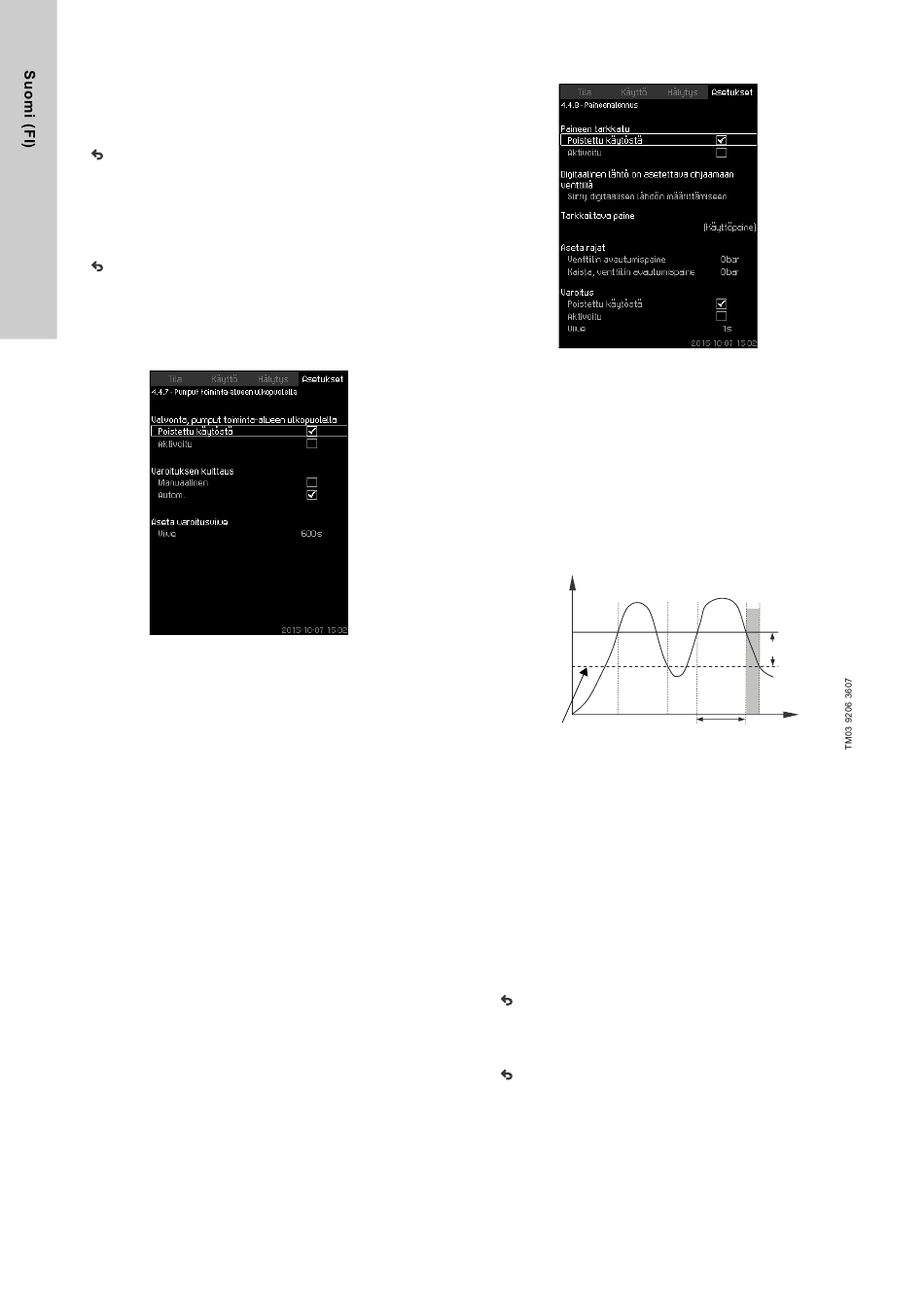

Kuva 103Pumput toiminta-alueen ulkopuolella
Kuvaus
Toiminto antaa varoituksen, jos pumppujen toimintapiste siirtyy
määritellyn alueen ulkopuolelle. Esimerkiksi jos tulopaine laskee
pienintä sallittua arvoa alemmas, jolloin tietyissä pumpputyy-
peissä aiheutuu kavitointivaara.
Varoitus annetaan asetetun viiveen kuluttua. On myös mahdol-
lista määritellä, kuitataanko varoitus automaattisesti vai manuaa-
lisesti, kun toimintapiste siirtyy määritellylle toiminta-alueelle.
Lisäksi on mahdollista asettaa relelähtö, joka aktivoituu annetta-
essa varoitus ja palaa alkutilaan, kun varoitus kuitataan.
Tämä toiminto edellyttää, että lähtöpainetta ja tulopainetta (joko
mitattua tai konfiguroitua) tai pumppujen paine-eroa valvotaan, ja
että CU 352 sisältää oikeat pumpputiedot joko GSC-tiedostosta
tai käsin syötettynä.
Katso kappale 8.7.39 Pumppukäyrän tiedot
Asetusalue
• Manuaalisen tai automaattisen kuittauksen asetus.
• Varoitusviiveen asetus.
Asetus ohjauspaneelista
• Asetukset > Valvontatoiminnot > Pumput toiminta-alueen
ulkopuolella > Manuaalinen / Autom. > Aseta varoitusviive.
Tehdasasetus
Toiminto on poistettu käytöstä.
436
8.7.54 Paineenalennus (4.4.8)
Kuva 104Paineenalennus
Kuvaus
Tämän toiminnon tarkoituksena on alentaa putkiston painetta
avaamalla magneettiventtiili, jos paine ylittää asetetun rajan.
Jos paine ei alene asetetussa ajassa, magneettiventtiili sulkeutuu
ja annetaan varoitus.
Venttiilin avautumispaine
miinus kaista
Kuva 105Paineenalennus
Asetusalue
•
•
•
•
•
(4.3.19).
Asetus ohjauspaneelista
•
1. Valitse digitaalinen lähtö.
2. Valitse: Paineenalennus.
3.
4. Valitse:
•
•
5.
6. Valitse ja aseta:
•
•
7. Valitse: Varoitus> Poistettu käytöstä / Aktivoitu.
8. Aseta: Viive.
9. Valitse: Aktivoitu.
Tehdasasetus
Toiminto on poistettu käytöstä.
1: Magneettiventtiili avautuu.
2: Magneettiventtiili sulkeutuu.
3: Magneettiventtiili avautuu.
4: Varoitus aktivoituu.
5: Magneettiventtiili sulkeutuu ja
P [bar]
varoitus kuitataan.
2
1
Venttiilin
avautumis-
paine
Digitaalisen lähdön asetus.
Valvottavan paineen asetus.
Venttiilin avautumispaineen asetus.
Kaistan asetus venttiilin avautumispaineelle.
Varoituksen tai hälytyksen asetus.
Asetukset > Valvontatoiminnot > Paineenalennus > Siirry digi-
taalisen lähdön määrittämiseen.
x 2.
Tarkkailtava paine
Lähtöpaine, Käyttöpaine / Ulkoinen paine.
.
Venttiilin avautumispaine
Kaista, venttiilin avautumispaine.
(Asetetaan vain, jos varoitus on otettu käyttöön.)
3
4 5
Kaista
Aika [s]
Varoitusviive
