Grundfos Control MPC Montage- Und Betriebsanleitung Seite 679

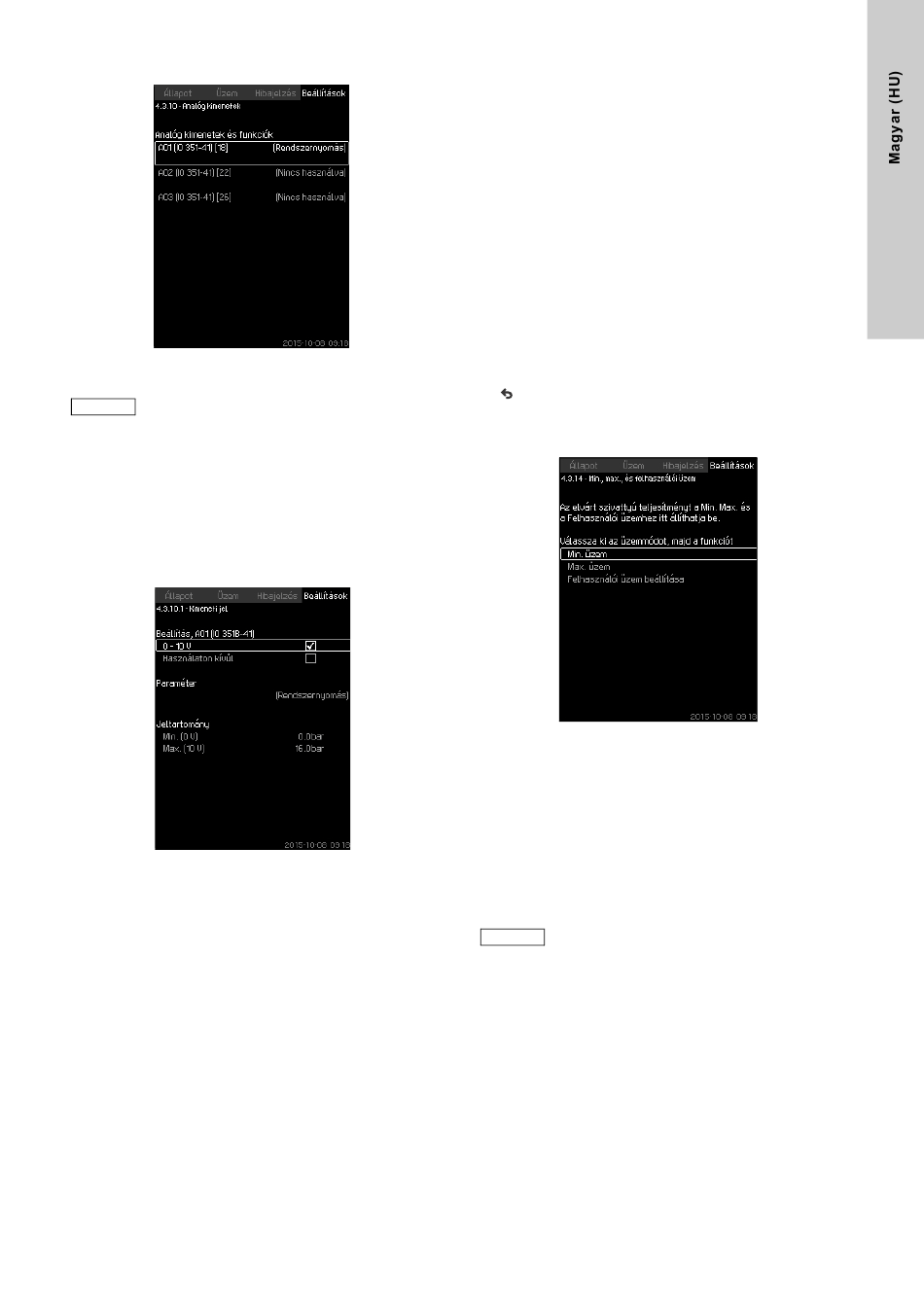

8.7.33 Analóg kimenetek (4.3.10)
79. ábra Analóg kimenetek
Ez az ablak csak akkor jelenik meg, ha telepítve van
Megjegyz.
egy IO 351B modul.
Leírás
A CU 352 nem rendelkezik alap esetben analóg kimenettel, de
a rendszer felszerelhető egy három analóg kimenettel rendelkező
IO 351B modullal.
Beállítás a kezelőpanelen
• Beállítások > Másodlagos funkciók > Stop funkció > Analóg
kimenetek.
8.7.34 Kimeneti jel (4.3.10.1 - 4.3.10.3)
80. ábra Kimeneti jel
Leírás
Az alábbi paraméterekből választhat.
Beállítási tartomány
• 0-100% jel
• Hozzáfolyási nyomás
• Kimenő nyomás
• Külső nyomás
• Nyomáskülönbség, szivattyú
• Tartályszint, nyomó oldal
• Tartályszint, szívó oldal
• Rendszernyomás
• Nyomáskülönbség, külső
• Tartály előfeszítési nyomás
• Nyomáskülönbség, szívó
• Nyomáskülönbség, nyomó
• Visszatérő hőmérséklet, külső
• Előremenő hőmérséklet
• Visszatérő hőmérséklet
• Hőmérséklet különbség
• Környezeti hőmérséklet
• Nyomáskülönbség 2 - 3
• Rendszerteljesítmény
• Teljesítmény, 1. szivattyú - 6
• Teljesítmény, segédszivattyú
• Teljesítmény, tartalék segédszivattyú
• Teljesítmény, VFD
• Fordulatszám, 1. szivattyú - 6
• Áramfelvétel, 1. szivattyú - 6
• Áramfelvétel, segédszivattyú
• Áramfelvétel, tartalék segédszivattyú
Beállítás a kezelőpanelen
• Beállítások > Másodlagos funkciók > Stop funkció > Analóg
kimenetek.
1. Válasszon analóg kimenetet és tartományt.
2. Válassza ki: Paraméter.
4.3.10.2 képernyő megjelenik.
3. Válasszon kimenetet.
4. .
5. Állítsa be: Jeltartomány.
8.7.35 Min., max., és felhasználói üzem (4.3.14)
81. ábra Min., max., és felhasználói üzem
Leírás
Ez a funkció lehetővé teszi, hogy a szivattyúk nyílt hurokban,
beállított teljesítményen üzemeljenek.
Beállítási tartomány
A CU 352 három üzemmód között teszi lehetővé a váltást:
1. Min. üzem (4.3.14.1).
2. Max. üzem (4.3.14.2).
3. Felhasználói üzem (4.3.14.3).
Mindhárom üzemmód számára beállítható az
üzemelő szivattyúk száma és a szivattyúteljesítmény
Megjegyz.
(fordulatszám).
679
