9. Παράμετροι μέτρησης
9.1 Τύποι αισθητηρίου
Οι τύποι αισθητηρίου στον παρακάτω πίνακα μπορούν να
χρησιμοποιηθούν για τη μέτρηση των τιμών στο σύστημα.
Συντομογραφία Αισθητήριο
DPT Αισθητήριο διαφορικής πίεσης
DTT Αισθητήριο διαφορικής θερμοκρασίας
FT Αισθητήριο παροχής
LT Αισθητήριο στάθμης
PT Αισθητήριο πίεσης
TT Αισθητήριο θερμοκρασίας

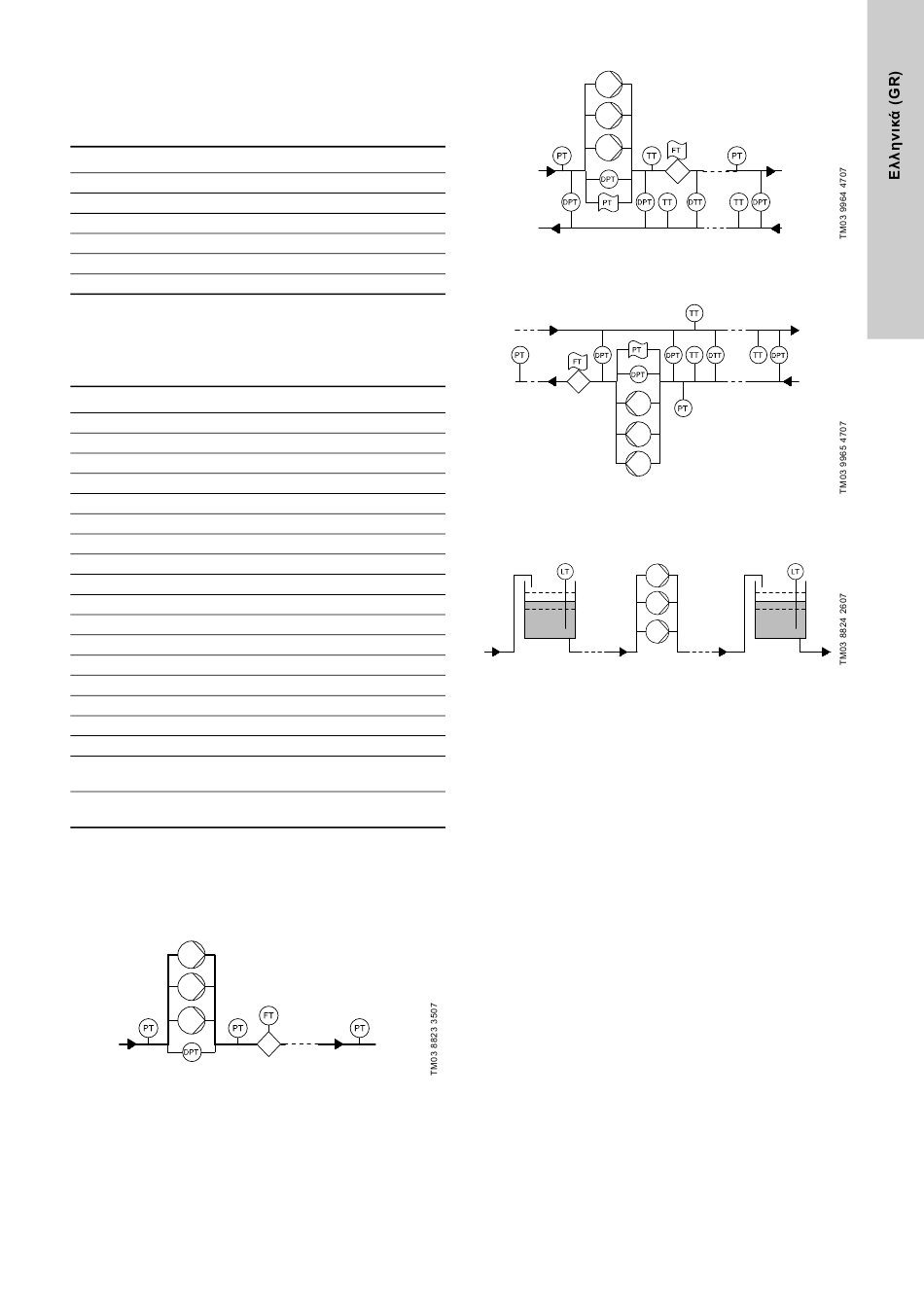

9.2 Κατάλογος παραμέτρων
Ο παρακάτω πίνακας δείχνει ποιες μετρούμενες τιμές μπορεί να
λάβει η CU 352 μέσω των αναλογικών της εισόδων. Τα σχήματα
124 ως 127 δείχνουν πού μπορούν να μετρηθούν οι τιμές.
Αριθμός Παράμετρος
1 Παροχή
2 Πίεση κατάθλιψης
3 ∆ιαφορική πίεση, εξωτερική
4 Πίεση εισόδου
5 ∆ιαφορική πίεση, αντλία
6 ∆ιαφορική πίεση, είσοδος
7 ∆ιαφορική πίεση, έξοδος
8 Στάθμη δοχείου, κατάθλιψη
9 Στάθμη δοχείου, πλευρά αναρρόφησης
10 Θερμοκρασία σωλήνα επιστροφής, εξωτερική
11 Θερμοκρασία σωλήνα προσαγωγής
12 Θερμοκρασία σωλήνα επιστροφής
13 ∆ιαφορική θερμοκρασία
14 Εξωτερική πίεση
15 Σειρά 2000, διαφορική πίεση
16 Σειρά 2000, παροχή
17 Πίεση συστήματος
∆εν
Θερμοκρασία περιβάλλοντος: *
απεικονίζεται
∆εν
Σήμα 0-100 % **
απεικονίζεται
* Η θερμοκρασία περιβάλλοντος είναι συνήθως η θερμοκρασία
που επικρατεί στο δωμάτιο όπου βρίσκεται ο Control MPC.
** Ένα σήμα 0-100 % από τον εξωτερικό ελεγκτή. Παραδείγματος
χάρη, μπορεί να είναι ένα σήμα 0-10 V.
4
2
5
Σχ. 124Ανύψωση πίεσης
1
14
11
17
5
6
7
15
Σχ. 125Θέρμανση και ψύξη, αντλίες σε σωλήνα προσαγωγής
7
15
14
16
5
Σχ. 126Θέρμανση και ψύξη, αντλίες σε σωλήνα επιστροφής
9
Σχ. 127Παρακολούθηση στάθμης
16
14
10
3
13
12
11
12
6 13
3
10
17
8
