8.5 Praca (2)
W tym menu można ustawić większość podstawowych
parametrów, takich jak wartość zadana, tryb pracy, tryb regulacji
i indywidualne sterowanie pompy.
8.5.1 Praca (2)
A
C

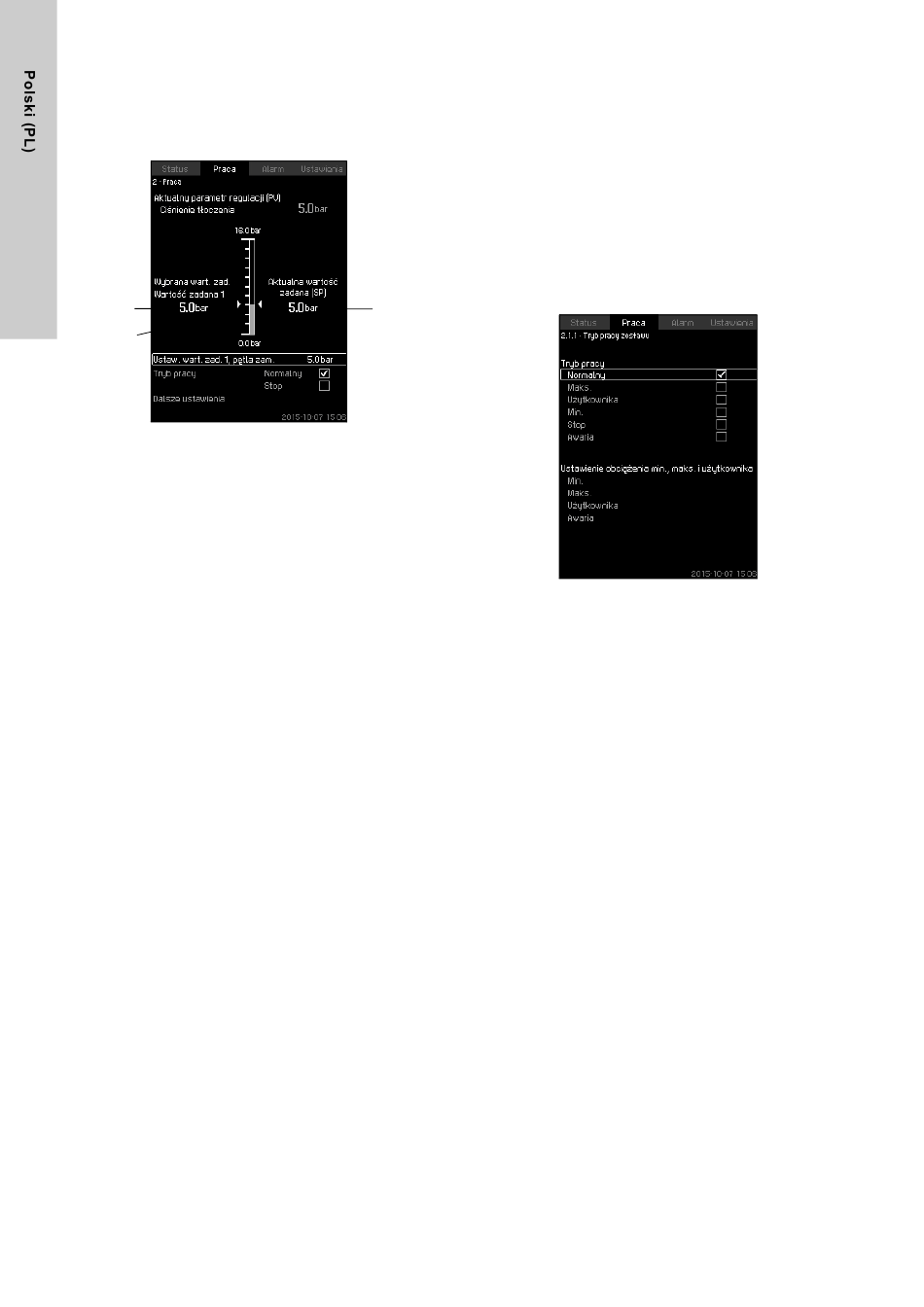

Rys. 17 Praca
Opis
Kolumna pokazuje zakres ustawień. Przy sterowaniu w pętli
zamkniętej, odpowiada on zakresowi przetwornika głównego,
w tym przypadku 0-16 bar. Dla regulacji w pętli otwartej zakres
nastaw wynosi 0-100 %.
Po lewej stronie słupka znajduje się główna wartość zadana 1
(A), tj. wartość ustawiona na obrazie. Po prawej stronie słupka
pokazana jest aktualna wartość zadana (B), tj. wartość zadana
dla regulatora PI. Jeśli nie wybrano wpływu na wartość zadaną,
obydwie wartości są równe. Wartość zmierzona (ciśnienie
tłoczenia) pokazana jest w postaci szarej części słupka (C).
Patrz rozdz. 8.7.5 Zew. wpływ na wartość zad. (4.1.3)
8.7.6 Ustawienia funkcji wpływu
Poniżej górnej części znajduje się wiersz menu, gdzie ustawia się
wartość zadaną 1 i wybiera tryb pracy, włączając tryby pracy
"Normalny" i "Stop". Możliwe jest wybranie następujących
ustawień: tryb pracy zestawu, tryb regulacji, wartości zadane dla
pętli zamkniętej i otwartej oraz indywidualne sterowanie pompy.
Zakres nastaw
Wartość zad.:
Sterowanie w pętli
zamkniętej:
Sterowanie w pętli otwartej:
Ustawianie z panelu sterowania
Wartość zad.
• Praca > Ustaw. wart. zad. 1, pętla otw. / Ustaw. wart. zad. 1,
pętla zam..
Ustawić wartość.
Tryb pracy
• Praca
Select: Normalny / Stop.
Dalsze ustawienia
• Praca > Dalsze ustawienia.
968
B
i
(4.1.3.2).
Zakres pomiarowy
przetwornika głównego
0-100 %
Wybrać jesdno z poniższych ustawień:
• Tryb pracy zestawu
(patrz rozdz. 8.5.2).
• Tryb regulacji
(patrz rozdz. 8.5.3).
• Alternatywne wartości zadane
(patrz rozdz. 8.5.4).
• Indywidualne sterowanie pompy
(patrz rozdz. 8.5.6 ).
(ustawienie fabryczne)
Wartość zadana to wartość odpowiednia dla danego systemu.
Ustawienie fabryczne mogło zostać zmienione w menu
uruchomienia.
8.5.2 Tryb pracy zestawu (2.1.1)
Rys. 18 Tryb pracy zestawu
Opis
Zestaw może mieć ustawionych sześć różnych trybów pracy.
Typowym ustawieniem jest tryb "Normalny".
Patrz rozdz. 8.4.3 Tryb pracy (1.2.1).
Osiągi tych trybów pracy mogą być ustawione w tym menu:
• Maks.
• Min.
• Użytkownika
• Awaria.
Zakres nastaw
• Normalny
• Maks.
• Min.
• Użytkownika
• Stop
• Awaria.
Ustawianie z panelu sterowania
• Praca > Dalsze ustawienia > Tryb pracy zestawu > Tryb pracy.
Zaznacz żądany wiersz z dołu obrazu aby ustawić wydajność dla
min., maks., punkt pracy użytkownika lub pracę awaryjną.
Patrz rozdz. 8.7.35 Obciążenie min., maks. i użytkownika (4.3.14)
i 8.7.25 Praca awaryjna (4.3.5).
(ustawienie fabryczne)
Normalny.
