8.7.38 Punto di lavoro definito dall'utente (4.3.14.3)

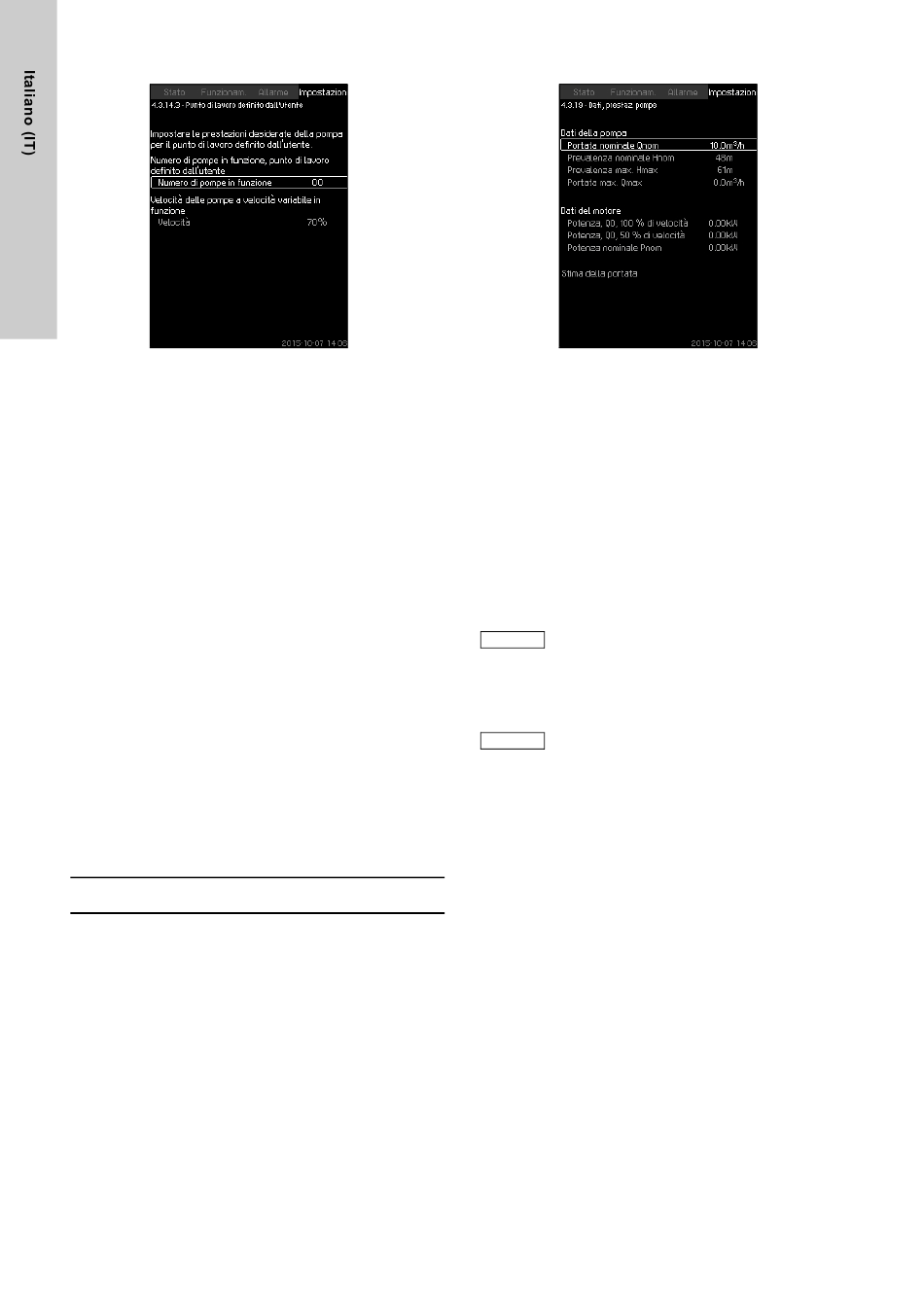

Fig. 84 Punto di lavoro definito dall'utente
Descrizione
È possibile impostare qui le prestazioni definite dall'utente, solita-
mente tra il punto di lavoro min. e max.
La funzione consente di impostare le prestazioni di una pompa
selezionando il numero di pompe in funzione e la velocità delle
pompe a velocità variabile.
Questa funzione seleziona principalmente le pompe a velocità
variabile. Se il numero di pompe selezionate supera quello delle
pompe a velocità variabile, vengono avviate anche le pompe a
velocità fissa.
Gamma di impostazioni
• Numero di pompe in funzione.
• Velocità come percentuale per le pompe a velocità variabile.
Nota: Nei sistemi con pompe a velocità variabile soltanto, la
velocità può essere impostata tra 25 e 100 %; nei sistemi
dotati sia di pompe a velocità variabile sia di pompe a velocità
fissa, la velocità può essere impostata tra 70 e 100 %.
Impostazione tramite pannello di controllo
• Impostazioni > Funzioni secondarie > Funzione di arresto >
Punto di lavoro min., max. e defin. utente > Punto di lavoro
definito dall'utente.
Selezionare e impostare:
• Numero di pompe in funzione, punto di lavoro definito
dall'utente.
• Velocità.
Impostazioni di fabbrica
La funzione non è attivata in quanto è stata effettuata la seguente
impostazione:
Numero di pompe in funzione con punto di lavoro definito
dall'utente:
744
8.7.39 Dati, prestaz. pompe (4.3.19)
Fig. 85 Dati, prestaz. pompe
Descrizione
L'unità CU 352 presenta diverse funzioni che utilizzano i dati
delle pompe:
• Portata nominale Qnom
• Prevalenza nominale Hnom
• Prevalenza max. Hmax
• Portata max. Qmax
• Potenza, Q0, 100 % di velocità [kW]
• Potenza, Q0, 50 % di velocità
• Potenza nominale Pnom
Grundfos può fornire i dati idraulici delle pompe CR,
CRI, CRE e CRIE per le quali è possibile scaricare i
file GSC nell'unità CU 352.
Nota
Tutti gli altri tipi di pompe richiedono l'immissione
manuale dei dati idraulici delle pompe.
I dati elettrici, "Potenza, Q0, 100 % di velocità" e
"Potenza, Q0, 50 % di velocità" devono essere
immessi manualmente per tutti i tipi di pompe, com-
Nota
prese le CR, CRI, CRE e CRIE.
Per le E-pump di Grundfos, è necessario immettere i
dati della potenza assorbita (P1).
I dati vengono letti attraverso le curve delle prestazioni delle
pompe che sono disponibili in WebCAPS nella homepage di
Grundfos all'indirizzo www.grundfos.com. Vedere l'esempio da
fig. 86 a 89.
Se WebCAPS non è accessibile, provare a portare una pompa
nei tre punti di lavoro:
0
• Potenza, Q0, 100 % di velocità
• Potenza, Q0, 50 % di velocità
• Potenza nominale Pnom.
Leggere i valori delle potenze nelle schermate da 1.3 a 1.8, a
seconda della pompa. Vedere sezione
Pompa pilota, Pompa di riserva (1.3 -
3
[m /h]
[m]
[m]
3
[m /h]
[kW]
[kW]
8.4.10 Pompa 1 - 6,
1.10).
