8.7.33 Analog outputs (4.3.10)

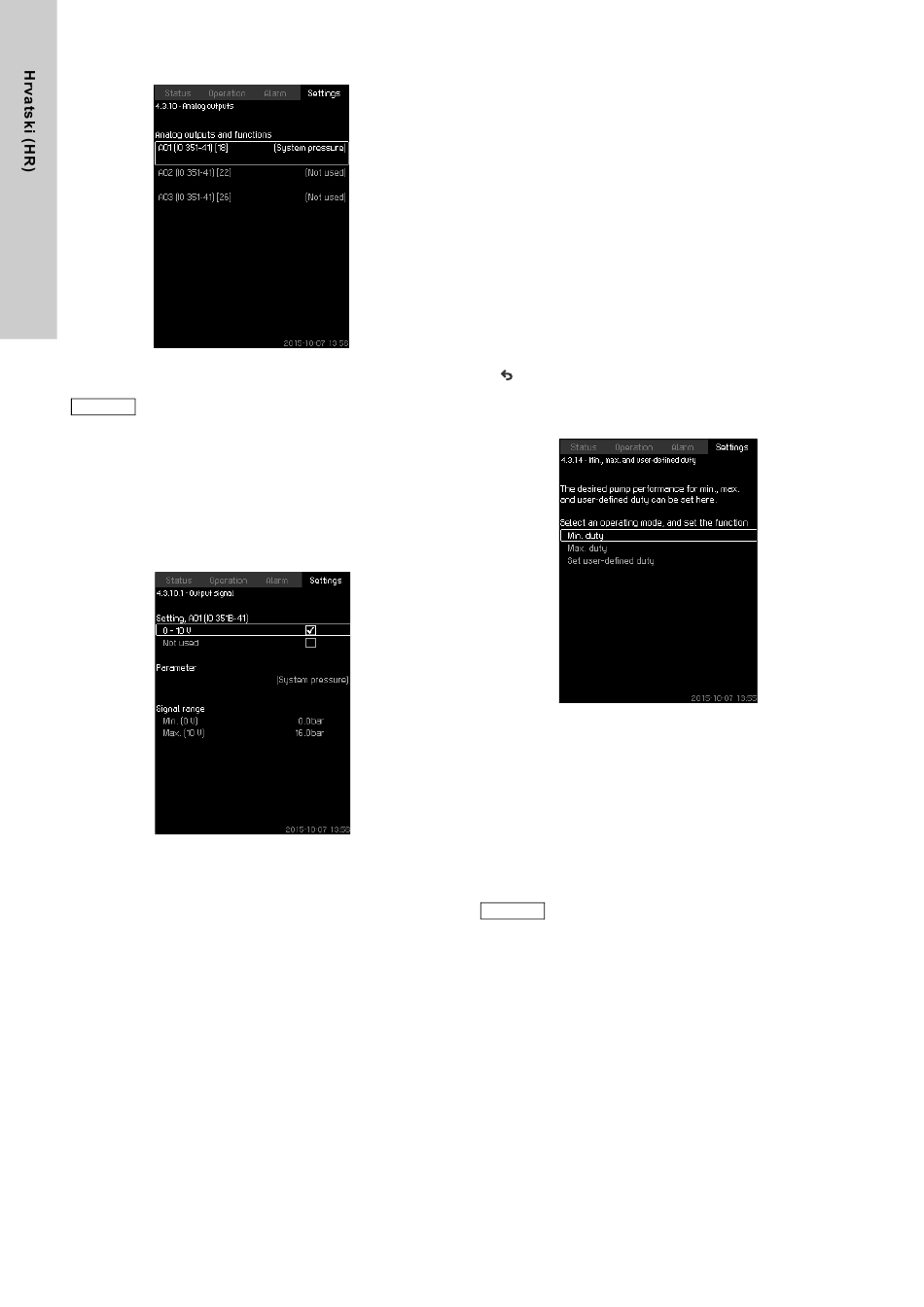

Slika 79 Analog outputs
Ovaj prikaz će se pojaviti samo ako je ugrađen
Uputa
IO 351B modul.
Opis
CU 352 nema analognih izlaza kao standard, ali sustav se može
opremiti IO 351B modulom sa tri analogna izlaza.
Postavljanje putem upravljačke ploče
• Settings > Secondary functions > Stop function >
Analog outputs.
8.7.34 Output signal (4.3.10.1 - 4.3.10.3)
Slika 80 Output signal
Opis
Možete odabrati parametre u nastavku.
Područje podešavanja
• 0-100 % signal
• Inlet pressure
• Discharge pressure
• External pressure
• Diff. pressure, pump
• Tank level, discharge side
• Tank level, suction side
• System pressure
• Diff. pressure, external
• Tank precharge pressure
• Diff. pressure, inlet
• Diff. pressure, outlet
• Return-pipe temp., external
• Flow-pipe temperature
• Return-pipe temperature
• Differential temperature
• Ambient temperature
616
• Differential pressure 2 - 3
• System power
• Power, pump 1 - 6
• Power, pilot pump
• Power, backup pump
• Power, VFD
• Speed, pump 1 - 6
• Current, pump 1 - 6
• Current, pilot pump
• Current, backup pump
Postavljanje putem upravljačke ploče
• Settings > Secondary functions > Stop function >
Analog outputs.
1. Odaberite analogni izlaz i raspon.
2. Odaberite: Parameter.
Prikaz 4.3.10.2 se pojavljuje.
3. Odaberite izlaz.
4. .
5. Postavite: Signal range.
8.7.35 Min., max. and user-defined duty (4.3.14)
Slika 81 Min., max. and user-defined duty
Opis
Ova funkcija omogućuje crpkama izvođenje u otvorenom krugu
na postavljenim performansama.
Područje podešavanja
CU 352 omogućava izmjenu između tri načina rada:
1. Min. duty (4.3.14.1).
2. Max. duty (4.3.14.2).
3. User-defined duty (4.3.14.3).
Za svaki od tih načina rada, broj crpki u radu i
Uputa
performanse crpke (brzina) se mogu postaviti.
