8.7.5 External setpoint influence (4.1.3)

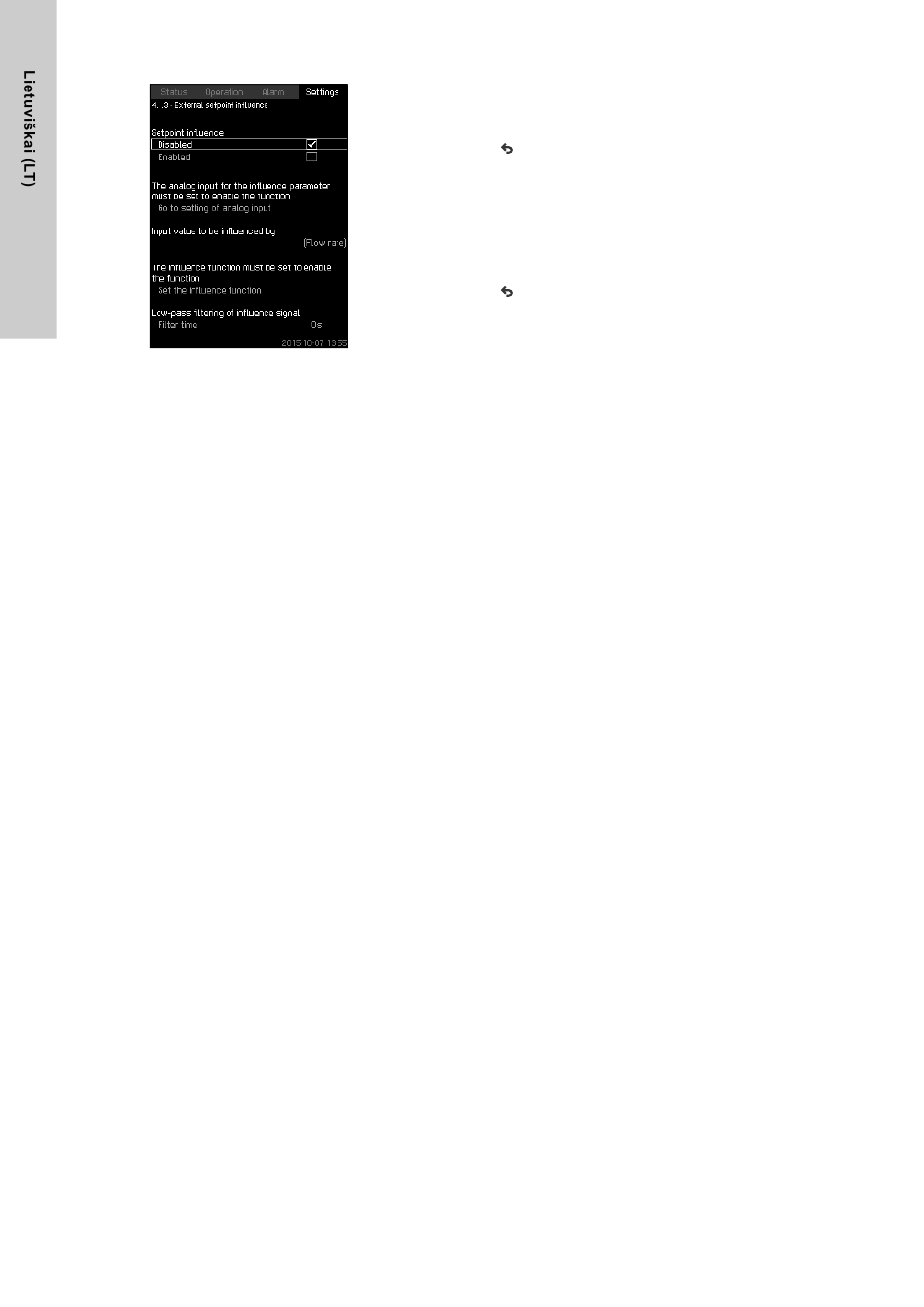

41. pav. External setpoint influence
Aprašymas
Ši funkcija leidžia koreguoti kontrolinę vertę pagal matuojamus
parametrus. Paprastai naudojamas analoginis signalas iš debito
arba temperatūros daviklio arba kito panašaus daviklio.
Skyriuje 9. Matuojami parametrai
padėčių apžvalga.
Pavyzdžiui, kontrolinė vertė gali būti koreguojama pagal
parametrus, kurie turi įtakos slėgiui išvade arba temperatūrai
sistemoje. Sistemos darbą įtakojantys parametrai rodomi
procentais nuo 0 iki 100 %. Jie gali tik sumažinti kontrolinę vertę,
nes kontrolinė vertė dauginama iš korekcijos procentais,
padalintos iš 100:
Esama kontrolinė vertė (SP) =
pasirinkta kontrolinė vertė x parametras (1) x parametras (2) x ...
Korekcijos vertės gali būti nustatytos individualiai.
Išlyginantis filtras išlygina kontrolinę vertę koreguojančios
matuojamos vertės svyravimus. Tai užtikrina stabilius kontrolinės
vertės pokyčius.
Nustatymo galimybės
• 0-100 % signal
• Inlet pressure
• Discharge pressure
• External pressure
• Diff. pressure, external
• Diff. pressure, pump
• Flow rate
• Tank level, discharge side
• Tank level, suction side
• Return-pipe temp., external
• Flow-pipe temperature
• Return-pipe temperature
• Differential temperature
• Ambient temperature
• Differential temperature.
790
pateikta daviklių tipų ir galimų
Nustatymas valdymo skydeliu
• Nustatymai > Primary controller > External setpoint influence
> Input value to be influenced by.
Parodomas galimų parametrų sąrašas.
1. Pasirinkite parametrą, kuris turi koreguoti kontrolinę vertę.
2. .
3. Nustatykite korekcijos funkciją.
(žr. skyrių 8.7.6)
4. Nustatykite taškų skaičių.
5. Nustatykite: External input value. (Taškas 1.)
6. Nustatykite procentais: Reduce setpoint to. (Taškas 1.)
7. Pakartokite punktuose 4–6 nurodytus veiksmus visiems
reikiamiems parametrams.
8. .
9. Nustatykite sekundėmis: Filter time.
10. Pasirinkite: Enabled.
Gamyklinis nustatymas
Funkcija yra išjungta.
