8.5.4 Alternatywne wartości zadane (2.1.3)

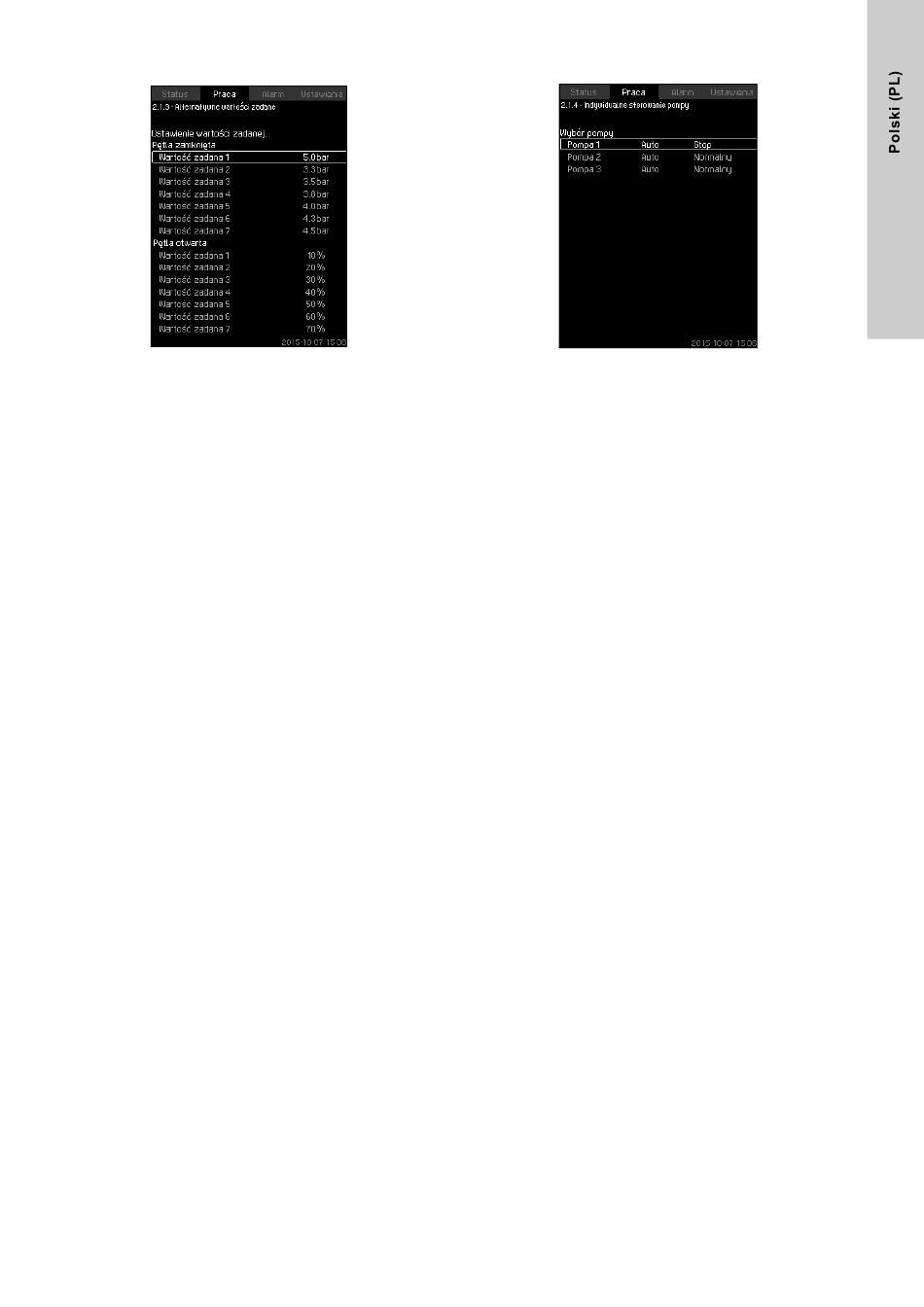

Rys. 27 Alternatywne wartości zadane
Opis
Dodatkowo do głównej wartości zadanej 1 (pokazanej na obrazie
2 w menu "Praca") można ustawić sześć alternatywnych wartości
zadanych dla regulacji w pętli zamkniętej. Możliwe jest także
ustawienie siedmiu wartości zadanych dla regulacji w pętli
otwartej.
Możliwa jest aktywacja jednej z alternatywnych wartości
zadanych przy pomocy zewnętrznych styków.
Patrz rozdz. 8.7.3 Alternatywne wartości zadane (4.1.2)
8.7.4 Alternatywne wartości zadane 2 - 7 (4.1.2.1 -
Zakres nastaw
Zakres nastaw wartości zadanej dla regulacji w pętli zamkniętej
zależy od zakresu pomiarowego przetwornika głównego.
Patrz rozdz. 8.7.7 Przetwornik główny
Przy sterowaniu w pętli otwartej, zakres ustawień wynosi
0-100 %.
Ustawianie z panelu sterowania
• Praca > Dalsze ustawienia > Alternatywne wartości zadane.
Ustawić wartość zadaną.
(ustawienie fabryczne)
Wartość zadana 1 dla reulacji w pętli zamkniętej jest wartością
odpowiednią dla danego zestawu.
Inne wartości zadane dla regulacji w pętli zamkniętej
wynoszą 3 bar.
Wszystkie wartości zadane dla regulacji w pętli otwartej
wynoszą 70 %.
i
4.1.2.7).
(4.1.4).
8.5.5 Indywidualne sterowanie pompy (2.1.4)
Rys. 28 Indywidualne sterowanie pompy
Opis
Możliwa jest zmiana trybu pracy z automatycznego na jeden
z trybów pracy ręcznej.
Auto
Pompy są regulowane przez regulator PI zapewniający, że
system pracuje z wymaganymi osiągami.
Ręczny
Pompa nie jest sterowana przez regulator PI, ale ustawiona na
jeden z następujących trybów pracy ręcznej:
• Maks.
– Pompa pracuje z maksymalną prędkością.
(Ten tryb pracy może być wybrany tylko dla pomp ze
zmienną prędkością obrotową).
• Normalny
– Pompa pracuje z ustawioną prędkością.
• Min.
– Pompa pracuje z minimalną prędkością.
(Ten tryb pracy może być wybrany tylko dla pomp ze
zmienną prędkością obrotową).
• Stop
– Pompa została wyłączona.
Pompy w trybie pracy ręcznej nie podlegają normalnemu
kaskadowemu sterowaniu pompy i regulacji prędkości.
Pompy ręczne są "zakłóceniem" normalnej pracy systemu.
Jeżeli jedna lub więcej pomp pracuje w trybie ręcznym, system
może nie być w stanie pracować z ustawionymi osiągami.
Istnieją dwa obrazy dla omawianej funkcji. Na pierwszym obrazie
wybierana jest pompa, która będzie ustawiana, na kolejnym
obrazie wybierany jest tryb pracy.
Zakres nastaw
Można wybrać wszystkie pompy.
Ustawianie z panelu sterowania
Praca > Dalsze ustawienia > Indywidualne sterowanie pompy.
