Εργοστασιακή ρύθμιση
Ψηφιακή
Λειτουργία
είσοδος
Εξωτερική εκκίνηση/διακοπή. Ανοιχτή
επαφή = παύση.
DI1 (CU 352) [10]
Σημείωση: Η είσοδος αρ. 1 δεν μπορεί να
αλλάξει.
Παρακολούθηση έλλειψης νερού
(προστασία από την ξηρή λειτουργία).
DI2 (CU 352) [12] Ανοικτή επαφή = έλλειψη νερού
(εάν το σύστημα προμηθεύεται με αυτήν
την επιλογή).
Η παρακολούθηση της έλλειψης νερού απαιτεί έναν
Σημείωση
πιεσοστάτη ή φλοτέρ συνδεδεμένο στο σύστημα.

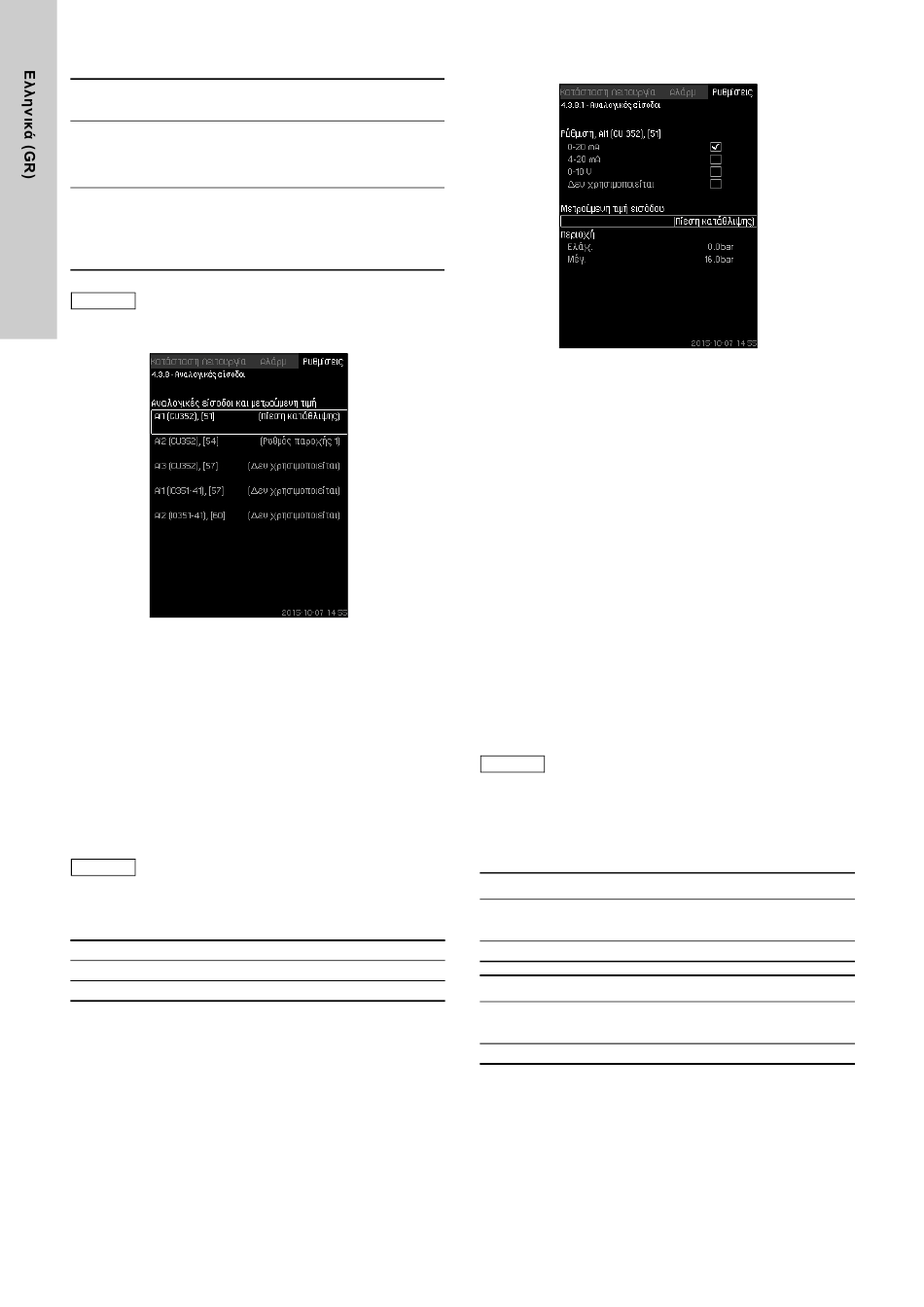

8.7.28 Αναλογικές είσοδοι (4.3.8)
Σχ. 74 Αναλογικές είσοδοι
Περιγραφή
Κάθε αναλογική είσοδος μπορεί να ενεργοποιηθεί και να συνδεθεί
με κάποια λειτουργία.
Στον στάνταρ εξοπλισμό, το σύστημα διαθέτει τρεις αναλογικές
εισόδους. Εάν το σύστημα διαθέτει μία μονάδα ΙΟ 351Β
(προαιρετικά), ο αριθμός των αναλογικών εισόδων είναι 5.
Όλες οι αναλογικές είσοδοι απεικονίζονται έτσι ώστε να μπορεί να
ταυτοποιηθεί η φυσική τους θέση στο σύστημα. Ένας πρόσθετος
κύριος αισθητήρας μπορεί να ενσωματωθεί ως εφεδρικός του
κύριου αισθητήρα ώστε να αυξηθεί η αξιοπιστία και να εμποδιστεί
η παύση της λειτουργίας.
Εάν δύο αισθητήρες πρόκειται να είναι πλεονάζοντες,
Σημείωση ο καθένας πρέπει να έχει μία ξεχωριστή αναλογική
είσοδο.
Παράδειγμα
AI1 (CU 352) [51]:
AI1: Αναλογική είσοδος αρ. 1
(CU 352): CU 352
[51]: Ακροδέκτης 51
Ρύθμιση μέσω πίνακα χειρισμού
• Ρυθμίσεις > ∆ευτερεύουσες λειτουργίες > Λειτουργία παύσης
> Αναλογικές είσοδοι.
550
8.7.29 Αναλογικές είσοδοι (4.3.8.1 to 4.3.8.7)
Σχ. 75 Αναλογικές είσοδοι
Περιγραφή
Μπορούν να οριστούν αναλογικές είσοδοι. Κάθε οθόνη διαιρείται
σε τρία μέρη:
• Ρύθμιση σήματος εισόδου, για παράδειγμα 4-20 mA
• Μετρούμενη τιμή εισόδου, για παράδειγμα πίεση κατάθλιψης
• Περιοχή μέτρησης του αισθητήρα/σήματος αισθητηρίου, για
παράδειγμα 0-16 bar.
Περιοχή ρύθμισης
Σε κάθε οθόνη μπορούν να ρυθμιστούν οι παρακάτω παράμετροι:
• ∆εν χρησιμοποιείται
• Περιοχή σήματος εισόδου, 0-20 mA, 4-20 mA, 0-10 V
• Μετρούμενη τιμή εισόδου
• Περιοχή αισθητήρα.
Ρύθμιση μέσω πίνακα χειρισμού
• Ρυθμίσεις > ∆ευτερεύουσες λειτουργίες > Λειτουργία παύσης
> Αναλογικές είσοδοι.
Εάν απενεργοποιηθεί μία αναλογική είσοδος,
η οθόνη θα εμφανίζει μόνο το πάνω μέρος, δηλαδή
τη ρύθμιση της αναλογικής εισόδου.
Εάν η είσοδος είναι ενεργοποιημένη, εμφανίζεται το
μεσαίο μέρος, "Μετρούμενη τιμή εισόδου". Αυτό
Σημείωση
καθιστά δυνατή τη σύνδεση μίας λειτουργίας στην
αναλογική είσοδο σε μία άλλη οθόνη. Όταν η
αναλογική είσοδος συνδεθεί σε μία λειτουργία, η CU
352 θα επιστρέψει στην οθόνη για τον ορισμό των
αναλογικών εισόδων.
Εργοστασιακή ρύθμιση
Ανύψωση πίεσης
Αναλογική
Λειτουργία
είσοδος
AI1 (CU 352) [51] Πίεση κατάθλιψης
Θέρμανση και Ψύξη
Αναλογική
Λειτουργία
είσοδος
AI1 (CU 352) [51] Αυτές επιλέγονται στον οδηγό εκκίνησης
