7.1 Näyttö
D

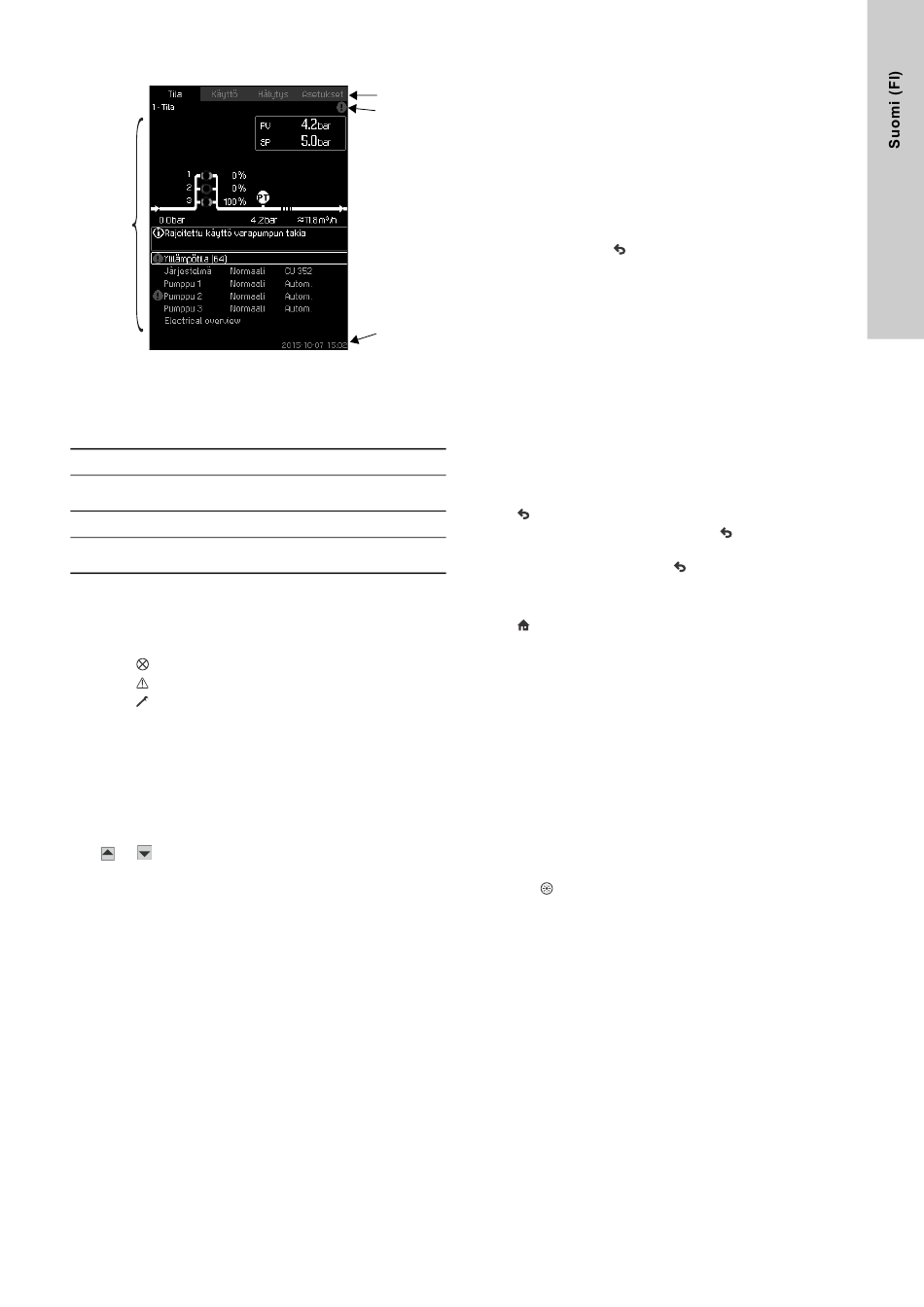

Kuva 5 Näytön rakenne
7.1.1 Valikkorivi
Valikkorivi (A) näkyy kuvassa 5.
Näyttö sisältää neljä päävalikkoa:
Tila Näyttää järjestelmän tilan
Käyttöparametrien, esim. asetuspisteen, muutta-
Käyttö
miseen
Hälytys Hälytysloki vianmääritykseen
Asetusten muuttamiseen
Asetukset
(salasanasuojaus mahdollinen)
7.1.2 Otsikkorivi
Otsikkorivi (B) näkyy kuvassa 5. Se näyttää seuraavaa:
• näytön numero ja otsikko (vasemmalla)
• valittu valikko (vasemmalla)
• symboli hälytystilanteessa (oikealla)
• symboli varoitustilanteessa (oikealla)
• symboli , jos huoltokieli on valittu (oikealla).
7.1.3 Graafinen kuvaus
Graafisella näyttöalueella (D) voidaan näyttää erilaisia kohteita
graafisessa muodossa, riippuen näytöllä olevasta valikosta.
Tällä alueella voidaan näyttää esimerkiksi koko järjestelmä tai
osa siitä sekä eri asetuksia.
7.1.4 Vierityspalkki
Jos näyttöelementtien luettelon pituus ylittää näyttöalueen, sym-
bolit ja ilmestyvät oikealla olevaan vierityspalkkiin. Näillä
symboleilla pääset ylös- ja alaspäin luetteloissa.
7.1.5 Alarivi
Alarivillä (C) näkyy päivämäärä ja kellonaika.
7.2 Painikkeet ja merkkivalot
CU 352:n painikkeet (2 - 10 kuvassa 4) ovat aktiiviset, kun ne on
A
valaistu.
B
7.2.1 Nuoli oikealle (pos. 2)
Paina [>] siirtyäksesi seuraavaan valikkoon valikkorakenteessa.
Jos painat [>] kun "Asetukset"-valikko on korostettuna, siirryt
"Tila"-valikkoon.
7.2.2 Ohje (pos. 3)
Kun tämä symboli on valaistu, näyttöruudulle ilmestyy senhetki-
seen näyttöön liittyvä opasteteksti, kun painiketta painetaan.
Sulje teksti painamalla
7.2.3 Ylös ja alas (pos. 4 ja 5)
Pääset ylös- ja alaspäin luetteloissa painamalla [ ∨ ] ja [ ∧ ].
Voit valita tekstin painamalla [ok], kun se on laatikossa.
Jos teksti on valittuna ja painat [ ∧ ], sen yläpuolella oleva teksti
C
valitaan. Jos painat [ ∨ ], alapuolella oleva teksti valitaan.
Jos painat [ ∨ ] luettelon viimeisellä rivillä, ensimmäinen rivi vali-
taan.
Jos painat [ ∧ ] luettelon ensimmäisellä rivillä, viimeinen rivi vali-
taan.
7.2.4 Plus ja miinus (pos. 6 ja 7)
Suurenna ja pienennä arvoa painikkeilla [+] ja [-]. Tallenna paina-
malla [ok].
7.2.5 Edellinen (pos. 8)
Paina palataksesi yhden näytön taaksepäin valikossa.
Jos olet muuttanut jotakin arvoa ja painat
lenneta. Katso myös kappale
Jos painat [ok] ennen kuin painat
Katso myös kappale
7.2.6 Home (pos. 9)
Paina palataksesi "Tila"-valikkoon.
7.2.7 OK (pos. 10)
Painiketta käytetään syöttöpainikkeena.
Voit käyttää painiketta myös arvon asetuksen aloittamiseen.
Jos olet muuttanut jotakin arvoa, sinun on painettava [ok] tallen-
taaksesi muutoksen.
7.2.8 Merkkivalot (pos. 11 ja 12)
Ohjauspaneelissa on vihreä ja punainen merkkivalo.
Vihreä merkkivalo palaa järjestelmän toimiessa ja vilkkuu, kun
järjestelmä on asetettu pysähtymään.
Punainen merkkivalo palaa hälytys- tai varoitustilanteessa.
Vian syy saadaan selville hälytysluettelosta.
7.2.9 Kirkkaus (pos. 13)
Voit muuttaa näytön kirkkautta tällä painikkeella:
1. Paina
2. Säädä kirkkautta painikkeilla [+] ja [-].
7.2.10 Taustavalo
Jos mitään painiketta ei paineta 15 minuuttiin, näytön taustavalo
himmenee ja "Tila"-valikon ensimmäinen näyttö tulee näkyviin.
Voit aktivoida taustavalon uudelleen painamalla mitä tahansa pai-
niketta.
.
7.2.7 OK (pos.
, uusi arvo tallennetaan.
7.2.7 OK (pos. 10).
.
, uutta arvoa ei tal-
10).
