8.7.31 Digitaaliset lähdöt (4.3.9)

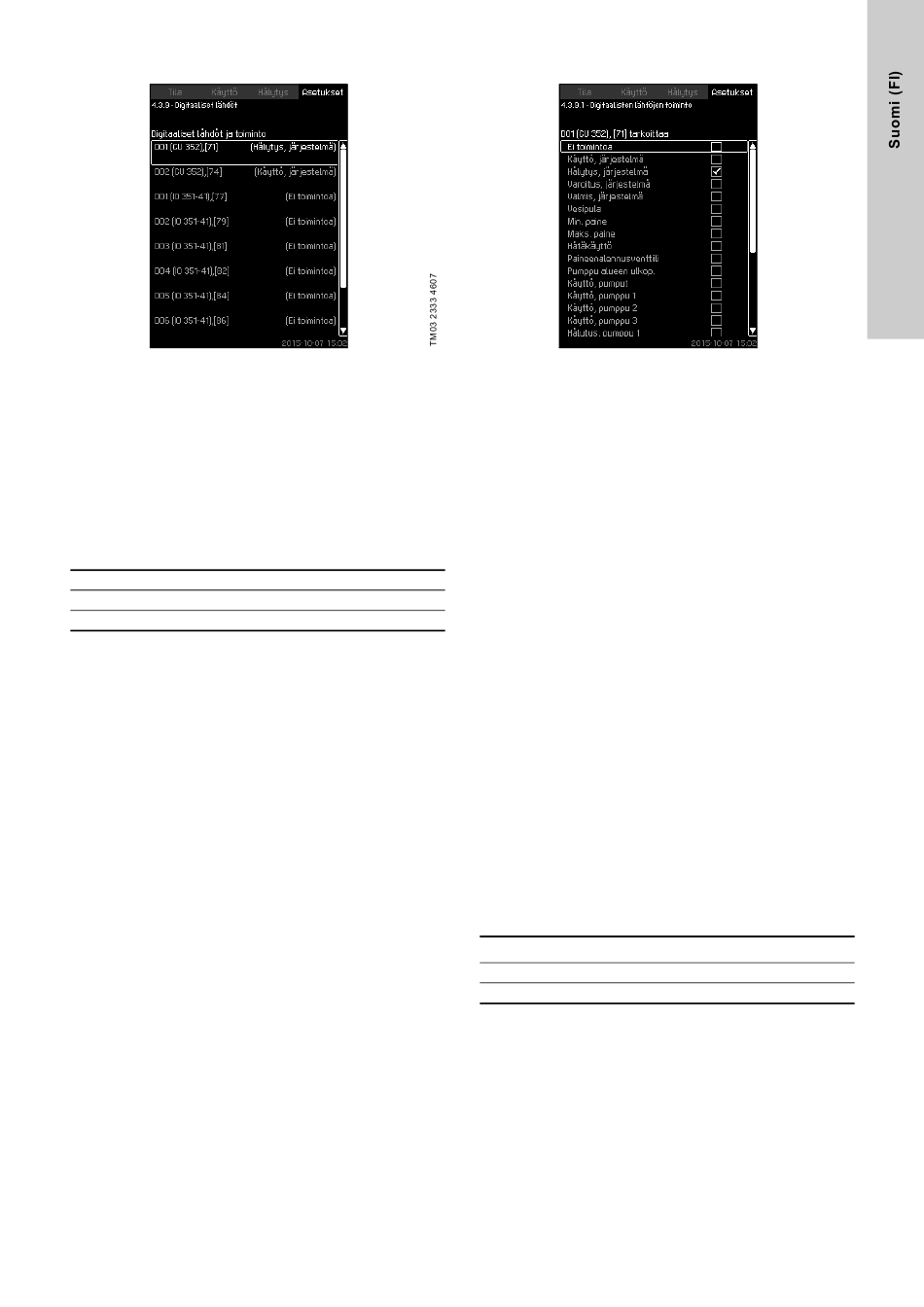

Kuva 77 Digitaaliset lähdöt
Kuvaus
Jokainen digitaalinen lähtö voidaan aktivoida ja liittää tiettyyn toi-
mintoon.
Vakiona järjestelmässä on kaksi digitaalista lähtöä.
Jos järjestelmässä on IO 351B -moduuli (lisävaruste), digitaaliläh-
töjen määrä on 9.
Kaikki digitaaliset lähdöt näytetään siten, että niiden fyysinen
sijainti järjestelmässä voidaan tunnistaa.
Esimerkki
DO1 (IO 351-41) [71]:
DO1 Digitaalinen lähtö nro 1
(IO 351-41) IO 351B, GENIbus-numero 41
[71] Liitin nro 71
Lisätietoja eri digitaalisten lähtöjen kytkemisestä löydät CU 352:n
mukana toimittavasta kytkentäkaaviosta.
8.7.32 Digitaalisten lähtöjen toiminto (4.3.9.1 - 4.3.9.16)
Kuva 78 Digitaalisten lähtöjen toiminto
Kuvaus
Toiminto voidaan liittää yksittäisiin lähtöihin.
Asetusalue
Jokaiselta näytöltä voidaan valita yksi toiminto:
• Ei toimintoa
• Käyttö, järjestelmä
• Hälytys, järjestelmä
• Varoitus, järjestelmä
• Valmis, järjestelmä
• Vesipula
• Min. paine
• Maks. paine
• Hätäkäyttö
• Käyttö, ohjaava pumppu
• Käyttömuoto, varapumppu
• Paineenalennusventtiili
• Pumppu alueen ulkop.
• Käyttö, pumput
• Käyttö, pumppu 1 - 6
• Hälytys, pumppu 1
• Hälytys, raja 1 ylittynyt
• Varoitus, raja 1 ylittynyt
• Hälytys, raja 2 ylittynyt
• Varoitus, raja 2 ylittynyt
• Alennettu käyttö.
Asetus ohjauspaneelista
• Asetukset > Toissijaiset toiminnot > Pysäytystoiminto > Digi-
taaliset lähdöt.
Tehdasasetus
Digitaalinen lähtö Toiminta
DO1 (CU 352) [71] Hälytys, järjestelmä
DO2 (CU 352) [74] Käyttö, järjestelmä
